新型裂隙灯显微镜支架的制作方法

本实用新型涉及医学检测技术领域，具体为一种新型裂隙灯显微镜支架。

背景技术：

医学检验是运用现代物理化学方法和手段进行医学诊断的一门学科，主要研究如何通过实验室技术或医疗仪器设备为临床诊断及治疗提供依据，通过系统学习，我们会了解如何鉴定人的血型、确定一个人是否贫血及肝功能是否正常等等。

裂隙灯显微镜是一种常规的眼科光学检查设备，它不仅能使医生将被检测人眼睛表浅的病变观察得十分清楚，而且可以通过调节焦点和光源宽窄，使眼睛深部组织的病变清楚地显现，目前，裂隙灯是一种眼科临床常用的检查仪器；在使用时，需要患者的额部贴近裂隙灯的额托，还要将患者的下颌放在颌托部进行调整才能对准，这样反复调整会导致工作效率缓慢，使用不方便。

技术实现要素：

本实用新型的目的在于提供一种新型裂隙灯显微镜支架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型裂隙灯显微镜支架，包括支撑架，所述支撑架的顶部固定安装有伸缩装置，所述伸缩装置包括连接块，所述连接块固定安装在支撑架的上表面，所述连接块的内部活动安装有滚珠，所述连接块的顶部活动安装有手轮，所述手轮的轴心处固定安装有上连接杆，所述上连接杆的一端贯穿连接块，所述上连接杆的一端贯穿支撑架与下连接杆螺纹连接，所述下连接杆的底部固定安装有固定块，所述固定块固定安装在额托的侧面，所述额托的两端均固定安装有额托滑块，所述额托滑块活动安装在支撑架外壁开设的滑槽的内部，所述额托的底部设置有颌托，所述颌托的两端均固定安装有颌托滑块，所述颌托滑块的两侧均活动安装有固定装置，所述固定装置包括按钮与挡板，所述挡板固定安装在颌托滑块的侧面，所述按钮的侧面固定安装有触动板，所述触动板远离按钮的一端活动安装有传动板，所述传动板远离触动板的一端活动安装有第一连接板，所述第一连接板的另一端活动安装有连接栓，所述连接栓远离第一连接板的一端活动安装有第二连接板，所述第二连接板通过连接栓与第三连接板活动连接，所述第三连接板远离连接栓的一端与压力板的一端固定连接，所述压力板的另一端贯穿插块与弹簧固定连接，所述插块活动安装在颌托滑块的侧面，所述插块的侧面固定安装有挡板，所述弹簧固定安装在颌托滑块的内部，所述滑槽的两侧均固定安装在固定框，所述固定框的内部固定安装有固定杆。

优选的，所述上连接杆的一端设置有螺纹，所述下连接杆的顶部开设有螺纹槽，所述上连接杆活动安装在下连接杆的内部。

优选的，所述传动板通过螺栓活动安装在挡板的底部。

优选的，所述支撑架的正面与正面的相对面均开设有滑槽。

优选的，所述插块的底部固定安装有滑块，所述颌托滑块的两侧均开设有滑槽，所述插块通过滑块活动安装在颌托滑块侧面开设的滑槽的内部。

与现有技术相比，本实用新型的有益效果是：该新型裂隙灯显微镜支架，可通过转动手轮带动上连接杆转动，上连接杆带动下连接杆转动，下连接杆通过固定块带动额托运动，可通过按下按钮让触动板带动传动板的一端向下运动，传动板通过螺栓让传动板的另一端向上运动，从而带动第一连接板向上运动，第一连接板通过连接栓带动第二连接板，第二连接板通过连接栓带动第三连接板向上运动，第三连接板带动压力板横移让插块收缩就可以让颌托运动，当需要固定时松开按钮就可以将插块伸出卡在固定杆上将颌托固定住，通过此装置可以更快的固定住使用者的头部，提高了工作效率，让使用者使用起来更加方便。

附图说明

图1为本实用新型结构示正面意图；

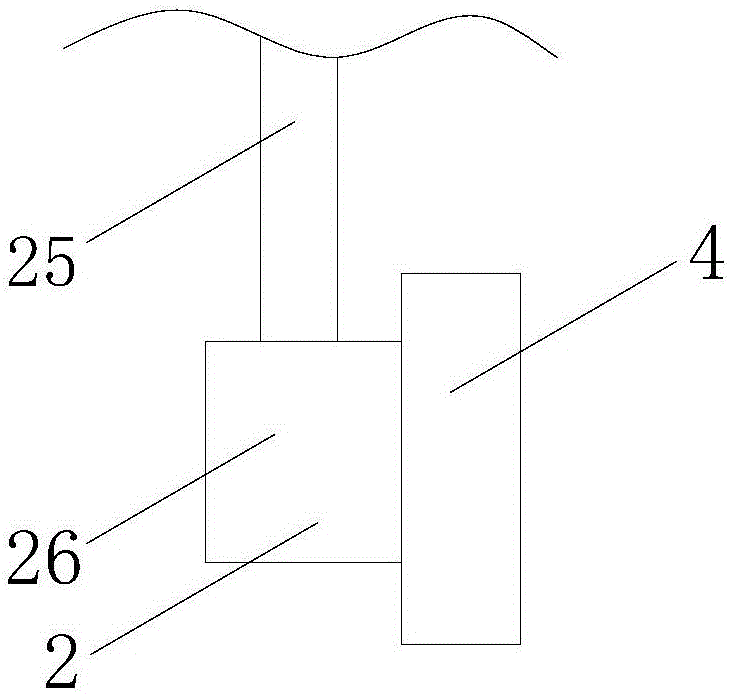

图2为本实用新型结构固定块示意图；

图3为本实用新型结构固定装置示意图；

图4为本实用新型结构插块示意图；

图5为本实用新型结构固定杆示意图。

图中：1支撑架、2伸缩装置、21连接块、22滚珠、23手轮、24上连接杆、25下连接杆、26固定块、3固定装置、301按钮、302挡板、303触动板、304传动板、305第一连接板、306连接栓、307第二连接板、308第三连接板、309插块、310压力板、311弹簧、4额托、5额托滑块、6颌托、7颌托滑块、8支架滑槽、9固定框、10固定杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种新型裂隙灯显微镜支架，包括支撑架1，设置支撑架1能够将使用者的头部支撑在支撑架1上，支撑架1的正面与正面的相对面均开设有滑槽，支撑架1的顶部固定安装有伸缩装置2，伸缩装置2包括连接块21，设置连接块21能够让手轮23与支撑架1连接在一起，连接块21固定安装在支撑架1的上表面，连接块21的内部活动安装有滚珠22，设置滚珠22能够让手轮23在转动时更加方便，连接块21的顶部活动安装有手轮23，设置手轮23能够更加方便的让额托4上下运动，可通过转动手轮23带动上连接杆24转动，手轮23的轴心处固定安装有上连接杆24，设置上连接杆24能够将手轮23的转动传输给下连接杆25，上连接杆24的一端贯穿连接块21，上连接杆24的一端贯穿支撑架1与下连接杆25螺纹连接，上连接杆24的一端设置有螺纹，下连接杆25的顶部开设有螺纹槽，上连接杆24活动安装在下连接杆25的内部，上连接杆24带动下连接杆25转动，下连接杆25的底部固定安装有固定块26，固定块26固定安装在额托4的侧面，额托4的两端均固定安装有额托滑块5，额托滑块5活动安装在支撑架1外壁开设的支架滑槽8的内部，下连接杆25通过固定块26带动额托4运动，额托4的底部设置有颌托6，颌托6的两端均固定安装有颌托滑块7，颌托滑块7的两侧均活动安装有固定装置3，固定装置3包括按钮301与挡板302，挡板302固定安装在颌托滑块7的侧面，按钮301的侧面固定安装有触动板303，可通过按下按钮301让触动板303带动传动板304的一端向下运动，触动板303远离按钮301的一端活动安装有传动板304，传动板304通过螺栓活动安装在挡板302的底部，传动板304通过螺栓让传动板304的另一端向上运动，从而带动第一连305接板向上运动，传动板304远离触动板303的一端活动安装有第一连接板305，第一连接板305的另一端活动安装有连接栓306，连接栓306远离第一连接板305的一端活动安装有第二连接板307，第一连接板305通过连接栓306带动第二连接板307，第二连接板307通过连接栓306与第三连接板308活动连接，第二连接板307通过连接栓306带动第三连接308板向上运动，第三连接板308远离连接栓306的一端与压力板310的一端固定连接，压力板310的另一端贯穿插块309与弹簧311固定连接，插块309活动安装在颌托滑块7的侧面，插块309的底部固定安装有滑块，颌托滑块7的两侧均开设有滑槽，插块309通过滑块活动安装在颌托滑块7侧面开设的滑槽的内部，第三连接板308带动压力板310横移让插块309收缩就可以让颌托6运动，当需要固定时松开按钮301就可以将插块309伸出卡在固定杆10上将颌托6固定住，插块309的侧面固定安装有挡板302，弹簧311固定安装在颌托滑块7的内部，支架滑槽8的两侧均固定安装在固定框9，固定框9的内部固定安装有固定杆10。

工作原理：该新型裂隙灯显微镜支架工作时，可通过转动手轮23带动上连接杆24转动，上连接杆24带动下连接杆25转动，下连接杆25通过固定块26带动额托4运动，可通过按下按钮301让触动板303带动传动板304的一端向下运动，传动板304通过螺栓让传动板304的另一端向上运动，从而带动第一连接板305向上运动，第一连接板305通过连接栓306带动第二连接板307，第二连接板307通过连接栓306带动第三连接板308向上运动，第三连接板308带动压力板310横移让插块309收缩就可以让颌托6运动，当需要固定时松开按钮301就可以将插块309伸出卡在固定杆10上将颌托6固定住。
