新型消化内镜支撑架的制作方法

本实用新型涉及辅助医疗设备技术领域，特别涉及一种新型消化内镜支撑架。

背景技术：

消化内镜是做微创手术的必要医疗器具，但是在操作过程中，由于长度比较长，在定位检查的时候，管路容易折弯或移动，需要协助人员托住并往前送管，经常会因为多位相关人员配合而产生失误及困难的可能性，经常导致微创手术不精确，本实用新型因此而来。

技术实现要素：

为了解决现有技术的问题，本实用新型目的是提供一种新型消化内镜支撑架，其结构简单，使用方便。

基于上述问题，本实用新型提供的技术方案是：

新型消化内镜支撑架，包括支撑组件和设置在所述支撑组件顶部的固定组件，所述固定组件包括G型固定头和设置在所述G型固定头内壁的多个固定块，所述G型固定头的侧面设有一开口，所述固定块上设有U型凹槽，且多个U型凹槽的内径与不同直径的消化内镜管相匹配。

在其中的一个实施例中，所述G型固定头的开口处设有锁定组件。

在其中的一个实施例中，所述锁定组件包括设置在所述开口上端的锁槽和设置在所述开口下端的锁扣。

在其中的一个实施例中，所述锁扣的下端铰接在所述G型固定头上而上端设有与所述锁槽匹配的锁头。

在其中的一个实施例中，所述支撑组件包括升降支撑座和设置在所述升降支撑座底部的多个支撑脚。

在其中的一个实施例中，所述升降支撑座包括上下布置的支杆和支座，所述支杆的外壁沿长度方向设有多个定位孔，所述支座上设有与所述定位孔匹配的螺旋定位杆。

在其中的一个实施例中，所述固定组件的下端螺纹连接在所述支杆的顶端。

在其中的一个实施例中，所述支座上设有多个附件放置槽。

与现有技术相比，本实用新型的优点是：

采用本实用新型的技术方案，该支撑架可用于固定不同大小型号的消化内镜，在使用消化内镜时，不需要多名协助人员帮助，提高内镜检查和微创手术的精确度。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型一种新型消化内镜支撑架实施例的结构示意图；

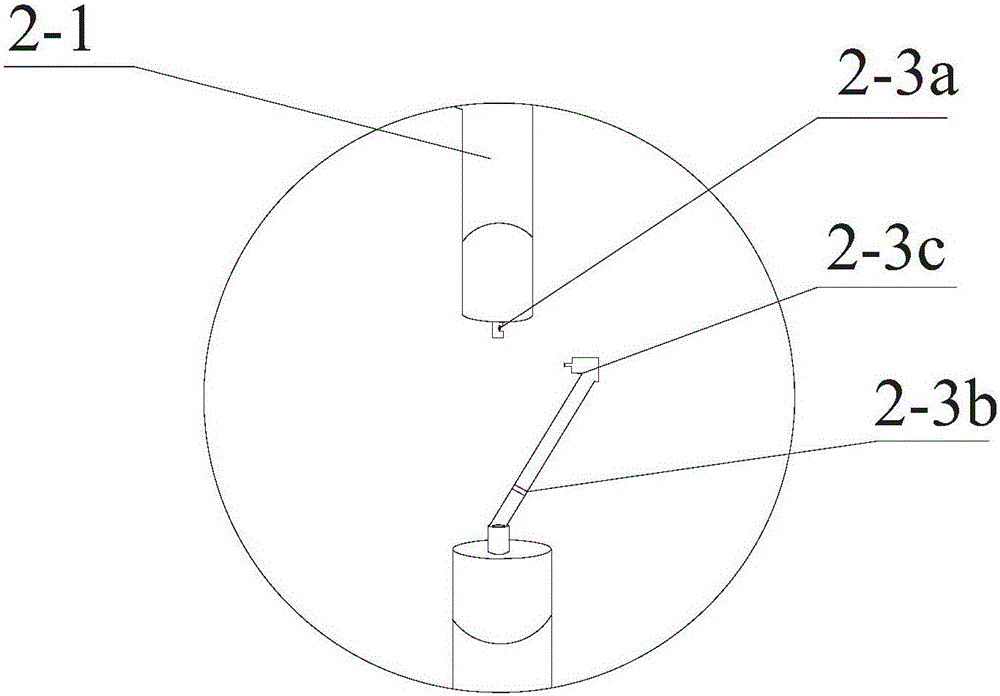

图2为图1中I处的局部放大图；

其中：

1、支撑组件；1-1、升降支撑座；1-1a、支杆；1-1b、支座；1-1c、螺旋定位杆；1-1d、附件放置槽1-2、支撑脚；

2、固定组件；2-1、G型固定头；2-2、固定块；2-3、锁定组件；2-3a、锁槽；2-3b、锁扣；2-3c、锁头。

具体实施方式

以下结合具体实施例对上述方案做进一步说明。应理解，这些实施例是用于说明本实用新型而不限于限制本实用新型的范围。实施例中采用的实施条件可以根据具体厂家的条件做进一步调整，未注明的实施条件通常为常规实验中的条件。

参见图1，为本实用新型实施例的结构示意图，提供一种新型消化内镜支撑架，包括支撑组件1和设置在支撑组件1顶部的固定组件2，固定组件2包括G型固定头2-1和设置在G型固定头2-1内壁的多个固定块2-2，G型固定头2-1的一侧设有开口，在固定块2-2上设有U型凹槽，并且这些U型凹槽的内径与不同直径的消化内镜管相匹配以用于固定不同大小型号的消化内镜管。

为了防止消化内镜管在送管的过程中滑落到地上，在G型固定头2-1的开口处设有锁定组件2-3，具体的，如图2所示，锁定组件2-3包括设置在开口上端的锁槽2-3a和设置在开口下端的锁扣2-3b，该锁扣2-3b的下端铰接在G型固定头2-1上而上端设有与锁槽2-3a匹配的锁头2-3c。

支撑组件1包括升降支撑座1-1和设置在升降支撑座1-1底部的多个支撑脚1-2，其中升降支撑座1-1包括上下布置的支杆1-1a和支座1-1b，支杆1-1a的外壁沿长度方向设有多个定位孔，在支座1-1b上设有与定位孔匹配的螺旋定位杆1-1c。

为了方便支撑架的收纳，固定组件2的下端可拆卸设置在支杆1-1a的顶端，本例中，支撑组件1的底端螺纹连接在支杆1-1a的顶端。

为了方便放置内镜操作时所需要的附件(例如内镜管清洗液等)，在支座1-1b上设有多个附件放置槽1-1d。

上述实施例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人员能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所做的等效变换或修饰，都应涵盖在本实用新型的保护范围之内。
