一种用于产科临床的阴道分泌物取样装置的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种用于产科临床的阴道分泌物取样装置。

背景技术：

在妇产科临床进行妇科检查时，通常需要对女性阴道内或宫颈口处的分泌物进行取样，然后送到化验室进行检测，以便对一些妇科疾病作出早期诊断、预防以及早期治疗。目前分泌物取样通常是使用棉签擦取女性体内分泌物然后送检，由于棉棒是有吸附性的，附着在棉棒上的分泌物不容易释放出来，这给化验的医务人员带来一定的麻烦，并且有些医生在取样时用力过大，容易造成患者不适，再加上棉签取出过程中，容易碰触阴道或其他物体，导致分泌物被擦掉，或者使宫颈分泌物与阴道分泌物混合及混入其他异物，造成取样不准确，增加了医务人员的工作难度。

技术实现要素：

本实用新型的目的是为克服上述技术缺点提供一种用于产科临床的阴道分泌物取样装置。

本实用新型解决技术问题采用的技术方案为：一种用于产科临床的阴道分泌物取样装置，包括取样瓶、导管、套管、扭力弹簧夹，所述导管后端设有手柄，导管内设有推杆，推杆前端设有弧形推板，推杆后端设有推柄，推柄与导管端部之间的推杆上套有压缩弹簧，导管外套有套管，套管后端设有指环，套管端部与手柄之间的导管上套有压缩弹簧，导管前端设有两个扭力弹簧夹，扭力弹簧夹由夹柄、扭力弹簧轴、夹臂、夹片组成，两个夹片之间固定有取样瓶，取样瓶由弹性囊、瓶体、吸液头、瓶盖组成，瓶体后端设有弹性囊，瓶体前端设有吸液管，吸液管前端设有吸液头，吸液头上均匀分布有多个吸液孔，瓶体前端螺纹连接有瓶盖。

本实用新型所具有的有益效果是：本实用新型结构设计合理，使用简单方便，取样时将患者分泌物吸入取样瓶中，取样准确，样品便于密封保存，方便医务人员的后续检测，避免了使用棉签时用力过大而造成患者不适，大大降低了医务人员的工作难度。

附图说明

附图1为本实用新型的结构示意图。

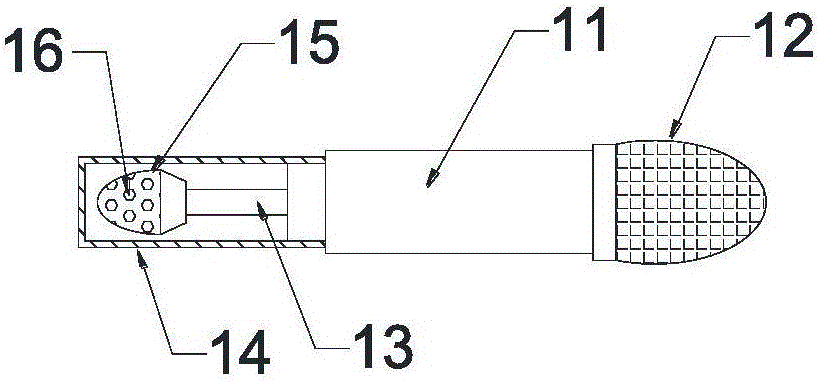

附图2为本实用新型的取样瓶的结构示意图。

附图3为本实用新型的扭力弹簧夹的结构示意图。

具体实施方式

下面结合附图1、附图2、附图3对本实用新型做以下详细说明。

如图1、图2、图3所示，本实用新型包括取样瓶1、导管4、套管3、扭力弹簧夹2，所述导管4后端设有手柄6，导管4内设有推杆8，推杆8前端设有弧形推板7，推杆8后端设有推柄9，推柄9与导管4端部之间的推杆8上套有压缩弹簧10，导管4外套有套管3，套管3后端设有指环5，套管3端部与手柄6之间的导管4上套有压缩弹簧10，导管4前端设有两个扭力弹簧夹2，扭力弹簧夹2由夹柄22、扭力弹簧轴21、夹臂23、夹片24组成，两个夹片24之间固定有取样瓶1，取样瓶1由弹性囊12、瓶体11、吸液头15、瓶盖14组成，瓶体11后端设有弹性囊12，瓶体11前端设有吸液管13，吸液管13前端设有吸液头15，吸液头15上均匀分布有多个吸液孔16，瓶体11前端螺纹连接有瓶盖14。取样时，推动弧形推板7挤压及松开弹性囊12，可以将分泌物吸入取样瓶1中，便于后续样品检测，并避免了使用棉签擦拭时用力过大而造成患者不适，取样完后，可将取样瓶1取下，并盖上瓶盖14，及时将样品密封并送检，防止在送样过程中污染样品，提高了取样检查的准确性，大大降低了医务人员的工作难度。

取样时，将取样瓶1上的瓶盖14取下，将取样瓶1通过扭力弹簧夹2夹持固定在导管4中，将取样装置放入女性阴道中后，可手握手柄6，食指向后拉动指环5，使套筒向后移动露出吸液头15，将吸液头15接触阴道或宫颈分泌物取样部位，然后使用拇指推动推柄9使弧形推板7挤压弹性囊12，再松开拇指，在压缩弹簧10弹性作用下，弧形推板7会松开弹性囊12，从而使分泌物从吸液头15上的吸液孔16中吸取到取样瓶1中，然后松开指环5，套筒在压缩弹簧10作用下归位将吸液头15套住，然后取出取样装置，将取样瓶1取下，将瓶盖14盖上，直接将取样瓶1送检即可。
