可穿戴式听诊器的制作方法

本实用新型涉及一种听诊器。

背景技术：

现有听诊器都是医生随身携带，给病人听诊时将听诊头放在病人的身体的听诊区进行听诊，但是，现有的听诊过程需要病人配合，且听诊头一般为硬质金属材料制成，接触到病人身体时经常会引起病人紧张地情绪，这样听诊结果经常都不是很准确，且不适合多次对病人进行听诊。

技术实现要素：

本实用新型是为了解决采用现有听诊器听诊过程中易造成病人情绪紧张导致听诊结果准确性差的问题，提出了一种可穿戴式听诊器。

本实用新型所述的可穿戴式听诊器，它包括采集单元和听取单元，听取单元包括耳管、两个听诊耳塞、三通管和导管，两个听诊耳塞均通过耳管与三通管的两个管口连通，三通管的另一个管口与导管的一端连通；

采集单元包括软材料可穿戴件2，软材料可穿戴件2为双层结构，所述双层结构内设置有四个听诊头1，四个听诊头1通过胶管分别与四个圆管插接口4的一端连通，且胶管与圆管插接口4的一端固定连接，圆管插接口4的另一端嵌固在软材料可穿戴件2的外表面，且位于穿戴者的胸前位置，所述软材料可穿戴件2的两端分别设置有固定卡扣的卡接钮3和卡接口5，卡接钮3用于与卡接口5卡扣连接；

软材料可穿戴件2的外层开有条形口6，移动钮7的一端与听诊头1的背面铰接，移动钮7的另一端穿过软材料可穿戴件2外层的条形口6，用于移动听诊头1在软材料可穿戴件2内的位置；

听取单元还包括插接管，所述插接管的一端与导管的另一端连通，插接管的另一端用于与圆管插接口4插接。

本实用新型结构简单，采用双层软材料带作为可穿戴件，在穿戴过程中通过卡扣卡接在使用者的胸前，所述软材料可穿戴结构覆盖心脏听诊区肺部听诊区，可根据使用者的体形胖瘦和听诊需要调节听诊头的位置，在进行听诊时只需要将听取单元的插接管插接在穿戴式听诊器对应的圆管插接口内，避免了听诊过程中易造成病人情绪紧张的问题，有效的提高了听诊结果的准确性，且可进行随时将听取单元插接在圆管插接口上进行听诊，无需病人配合移动听诊头，避免了影响病人休息的问题。

附图说明

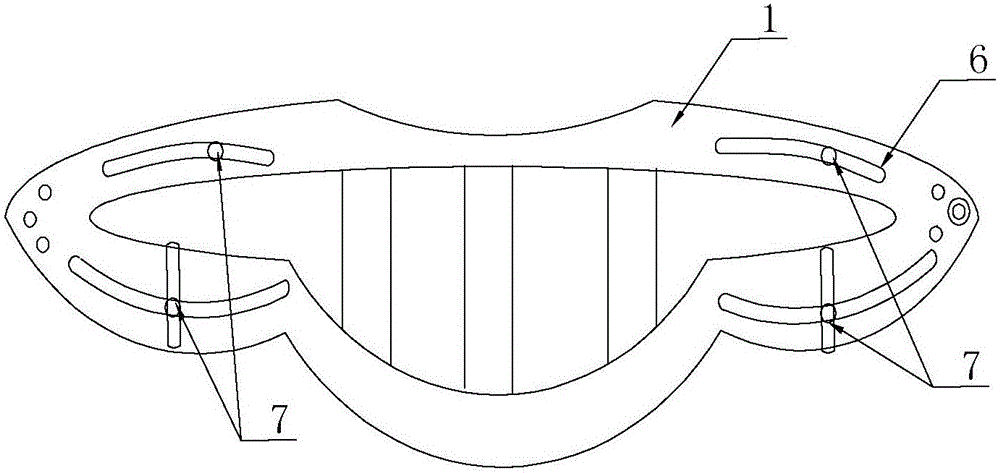

图1为本实用新型所述的可穿戴式听诊器结构示意图；

图2为具体实施方式一所述的可穿戴式听诊器的外表面结构示意图。

具体实施方式

具体实施方式一、结合图1和图2说明本实施方式，本实施方式所述的可穿戴式听诊器，它包括采集单元和听取单元，听取单元包括耳管、两个听诊耳塞、三通管和导管，两个听诊耳塞均通过耳管与三通管的两个管口连通，三通管的另一个管口与导管的一端连通；

采集单元包括软材料可穿戴件2，软材料可穿戴件2为双层结构，所述双层结构内设置有四个听诊头1，四个听诊头1通过胶管分别与四个圆管插接口4的一端连通，且胶管与圆管插接口4的一端固定连接，圆管插接口4的另一端嵌固在软材料可穿戴件2的外表面，且位于穿戴者的胸前位置，所述软材料可穿戴件2的两端分别设置有固定卡扣的卡接钮3和卡接口5，卡接钮3用于与卡接口5卡扣连接；

软材料可穿戴件2的外层开有条形口6，移动钮7的一端与听诊头1的背面铰接，移动钮7的另一端穿过软材料可穿戴件2外层的条形口6，用于移动听诊头1在软材料可穿戴件2内的位置；

听取单元还包括插接管，所述插接管的一端与导管的另一端连通，插接管的另一端用于与圆管插接口4插接。

本实施方式所述的可穿戴式听诊器结构简单易于实现，且由于使用过程中穿戴在病人身上，避免了由于听诊头温度与病人体表温度存在温差给病人造成应激反应，从而造成测量结果误差大的问题。

具体实施方式二、本实施方式是对具体实施方式一所述的可穿戴式听诊器的进一步说明，每个听诊头1的背面均开有凹槽，移动钮7的一端位于凹槽内。

本实施方式所述的移动钮的另一端在不使用时可按压入听诊头背面的凹槽内。

具体实施方式三、本实施方式是对具体实施方式一所述的可穿戴式听诊器的进一步说明，软材料可穿戴件2的外侧套接有消毒材料层。

本实施方式所述的消毒材料层实现对软材料可穿戴带与穿戴者皮肤之间隔绝，避免了可穿戴式听诊器二次利用时，出现皮肤病感染的问题。

具体实施方式四、本实施方式是对具体实施方式一所述的可穿戴式听诊器的进一步说明，它还包括温度传感器和显示屏，温度传感器设置在软材料可穿戴件2的内侧，用于采集穿戴者的体温，温度传感器的信号输出端连接显示屏的显示信号输入端，显示屏固定在软材料可穿戴件2的外侧。

本实施方式所述的可穿戴式听诊器实现听诊的同时实现体温的检测。
