疝气治疗带的制作方法

本实用新型涉及一种疝气治疗带，特别是涉及设有曲率不同的两个弧面的压垫、消毒纱布、尿不湿网袋的一种疝气治疗带。

背景技术：

疝气在临床上是一种常见病，多为腹股沟疝，又名小肠气；其主要原因是腹内脏器由正常位置经腹壁孔道或薄弱点突出，冲破疝环腹膜而形成的包块。疝气会影响患者的消化系统，出现下腹部坠胀、胀气、腹痛等症状；如小肠通过腹股沟区的腹壁肌肉弱点坠入阴囊，可表现为腹股沟凸起或是阴囊肿大，伴有剧痛，给患者的身体以及心理上带来严重伤害。

目前，疝气的治疗方法主要有手术治疗、中药外敷、佩戴疝气治疗带三种；疝气治疗带，由于其安全有效，患者多倾向于选择疝气治疗带进行治疗。另外，在疝气手术后也需要用疝气治疗带来辅助施压，用以保持术处的正常复位状态，以辅助治疗和提高术后恢复的成功率；所以，疝气治疗带在疝气的治疗上被广泛采用。因此，如何使疝气治疗带能够根据物理治疗或手术治疗的不同需要，方便变换不同的压垫，以适应不同患者的需要；如何方便更换消毒纱布，如何使腰带、骨盆兜带方便调节其长短和松紧，以利疝气的治疗和适应其不同患者的需要；如何提高其疝气治疗的工作质量和水平，是医疗工作者特别是外科医生不断探讨、科研的课题。

技术实现要素：

鉴于上述问题，本实用新型提出一种疝气治疗带，其目的在于：使疝气治疗带可根据物理治疗或手术治疗后的不同需要，能够方便选择和更换压垫的两个曲率不同的弧面；以及根据不同人群的需要，能够更方便的更换消毒纱布和尿不湿；还可以使腰带、骨盆兜带方便调节其长短和松紧，以利疝气的治疗和适应其不同患者的需要，以提高其疝气治疗的工作质量和水平。

本实用新型所采用的技术方案是：疝气治疗带，有倒双驼峰形腹壁垫、腰带、骨盆兜带；其特征在于：倒双驼峰形腹壁垫的双驼峰谷上面外侧设有网袋口条形粘扣带，网袋口条形粘扣带粘接在尿不湿网袋的网袋口的背面；倒双驼峰形腹壁垫围腰下设有腹壁垫条形粘扣带，腹壁垫条形粘扣带上面活动粘接腰带的俩腰带头；腰带后面设有的俩骨盆兜带后头粘扣带的范围内套接有俩带套，俩带套分别连接俩骨盆兜带，俩骨盆兜带的骨盆兜带前头活动粘接在驼峰体外侧面中间竖向的骨盆兜带前头粘扣长带上面，骨盆兜带前头粘扣长带的下端与驼峰的下端对齐；俩驼峰体内测面设有鹅蛋形粘扣圈带，鹅蛋形粘扣圈带上面对应粘接有鹅蛋形凸兜的外沿，鹅蛋形凸兜有大于鹅蛋形粘扣圈带上外弧的凸兜上沿，鹅蛋形凸兜内设有鹅蛋形压垫，鹅蛋形压垫两侧面的左弧面、右弧面的曲率大小不同；俩凸兜上沿上面的双驼峰形腹壁垫上有两个通孔，两个通孔内有拉绳，拉绳上挂有消毒纱布。

本疝气治疗带，其倒双驼峰形腹壁垫可以是匀布通气孔的皮革或不易变形的透气纺织品，以增加佩戴舒适感。

本疝气治疗带，其尿不湿网袋内可随时取放尿不湿，以适应小孩或尿失禁的人群。

本疝气治疗带，其鹅蛋形凸兜，可以是网兜或松软透气的材料制造。

本疝气治疗带，其鹅蛋形压垫，可以是内充气体的鹅蛋形膨胀体，可以根据不同需要，颠倒其左弧面、右弧面，选择其曲率不同的弧面压迫其腹壁，以适应不同患者的需要；其鹅蛋形压垫根据不同需要还可以选用高弹海绵、消毒纱布等代替。

本疝气治疗带，其拉绳可方便定时穿挂换垫消毒纱布，以利疝气腹壁的无菌卫生或手术伤口的无菌愈合。

本疝气治疗带，其腰带的俩腰带头可活动移位粘接在腹壁垫条形粘扣带上面，以便调节腰带的长短，以适应不同患者的需要。

本疝气治疗带，其俩骨盆兜带的骨盆兜带前头可活动移位粘接在驼峰体外侧面中间竖向的骨盆兜带前头粘扣长带上面，调节俩骨盆兜带的长短，以适应不同患者的需要。

本疝气治疗带，其鹅蛋形凸兜有大于鹅蛋形粘扣圈带上外弧的凸兜上沿，可方便拉扯凸兜上沿，撕开鹅蛋形凸兜放入鹅蛋形压垫。

本疝气治疗带，其有益效果在于：设有曲率不同的两个弧面的鹅蛋形压垫，可根据物理治疗或手术治疗疝气的不同需要，颠倒其在凸兜内的压垫的两个弧面，选择其曲率不同的弧面压迫其腹壁，以适应不同患者的需要；其鹅蛋形压垫可以是内充气体的膨胀体，也可以根据不同的需要，在鹅蛋形凸兜内充填高弹海绵、消毒纱布代替压垫。本实用新型其在双驼峰形腹壁垫上设计的拉绳，可穿挂和方便更换消毒纱布，以利疝气腹壁的无菌或手术伤口的无菌愈合；其俩腰带头活动粘接在腹壁垫条形粘扣带上面，以便调节腰带的长短和松紧，适应其不同患者的需要；其骨盆兜带前头活动粘接骨盆兜带前头粘扣长带上面，可以调节俩骨盆兜带的长短和松紧，以保持压垫始终对疝气部的合理压力；还设有尿不湿网袋，可方便放入尿不湿，以适应小孩或尿失禁的人群使用。本实用新型可应用于物理治疗或手术治疗疝气后的恢复期，其结构设计新颖、实用、科学合理，非常适合各级医院和基层医疗单位推广使用。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

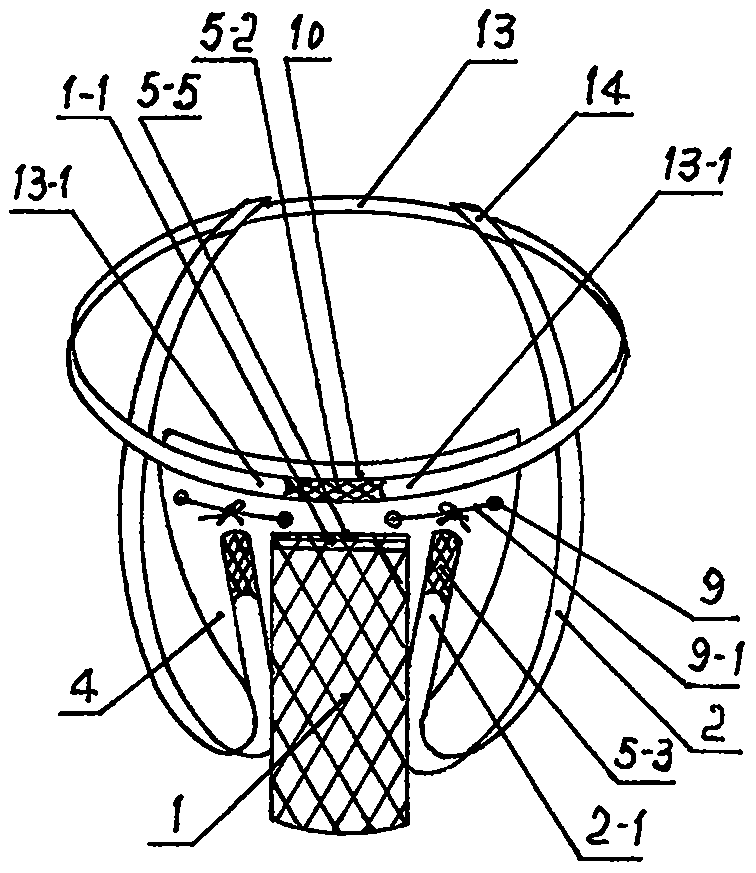

说明书附图1是本实用新型实施例的后视结构图。

说明书附图2是本实用新型实施例的前视结构图。

说明书附图3是本实用新型实施例鹅蛋形压垫(6)的正面视图。

说明书附图4是本实用新型实施例鹅蛋形压垫(6)的侧面剖视图。

图中：1.尿不湿网袋，1-1.网袋口，2.骨盆兜带，2-1.骨盆兜带前头，3.驼峰，4.驼峰体，5-1.鹅蛋形粘扣圈带，5-2.腹壁垫条形粘扣带，5-3.骨盆兜带前头粘扣长带，5-4.骨盆兜带后头粘扣带，5-5.网袋口条形粘扣带，6.鹅蛋形压垫，6-1.左弧面，6-2.右弧面，7.鹅蛋形凸兜，7-1.外沿，8.凸兜上沿，9.通孔，9-1.拉绳，10.倒双驼峰形腹壁垫，11.双驼峰谷，12.消毒纱布，13.腰带，13-1.腰带头，14.带套。

具体实施方式

图1、图2、图3、图4中，本疝气治疗带，有倒双驼峰形腹壁垫、腰带、骨盆兜带；其特征在于：倒双驼峰形腹壁垫(10)的双驼峰谷(11)上面外侧设有网袋口条形粘扣带(5-5)，网袋口条形粘扣带(5-5)粘接在尿不湿网袋(1)的网袋口(1-1)的背面；倒双驼峰形腹壁垫(10)围腰下设有腹壁垫条形粘扣带(5-2)，腹壁垫条形粘扣带(5-2)上面活动粘接腰带(13)的俩腰带头(13-1)；腰带(13)后面设有的俩骨盆兜带后头粘扣带(5-4)的范围内套接有俩带套(14)，俩带套(14)分别连接俩骨盆兜带(2)，俩骨盆兜带(2)的骨盆兜带前头(2-1)活动粘接在驼峰体(4)外侧面中间竖向的骨盆兜带前头粘扣长带(5-3)上面，骨盆兜带前头粘扣长带(5-3)的下端与驼峰(3)的下端对齐；俩驼峰体(4)内测面设有鹅蛋形粘扣圈带(5-1)，鹅蛋形粘扣圈带(5-1)上面对应粘接有鹅蛋形凸兜(7)的外沿(7-1)，鹅蛋形凸兜(7)有大于鹅蛋形粘扣圈带(5-1)上外弧的凸兜上沿(8)，鹅蛋形凸兜(7)内设有鹅蛋形压垫(6)，鹅蛋形压垫(6)两侧面的左弧面(6-1)、右弧面(6-2)的曲率大小不同；俩凸兜上沿(8)上面的双驼峰形腹壁垫(10)上有两个通孔(9)，两个通孔(9)内有拉绳(9-1)，拉绳(9-1)上挂有消毒纱布(12)。

图1、图2中，本疝气治疗带，其倒双驼峰形腹壁垫(10)可以是匀布通气孔的皮革或不易变形的透气纺织品，以增加佩戴舒适感。

图1、图2中，本疝气治疗带，其尿不湿网袋(1)内可随时取放尿不湿，以适应小孩或尿失禁的人群。

图1中，本疝气治疗带，其鹅蛋形凸兜(7)，可以是网兜或松软透气的材料制造。

图1、图3、图4中，本疝气治疗带，其鹅蛋形压垫(6)，可以是内充气体的鹅蛋形膨胀体，可以根据不同需要，颠倒其左弧面(6-1)、右弧面(6-2)，选择其曲率不同的弧面压迫其腹壁，以适应不同患者的需要；其鹅蛋形压垫(6)根据不同需要还可以选用高弹海绵、消毒纱布等代替。

图1、图2中，本疝气治疗带，其拉绳(9-1)可方便定时穿挂换垫消毒纱布(12)，以利疝气腹壁的无菌卫生或手术伤口的无菌愈合。

图1、图2中，本疝气治疗带，其腰带(13)的俩腰带头(13-1)可活动移位粘接在腹壁垫条形粘扣带(5-2)上面，以便调节腰带(13)的长短，以适应不同患者的需要。

图1、图2中，本疝气治疗带，其俩骨盆兜带(2)的骨盆兜带前头(2-1)可活动移位粘接在驼峰体(4)外侧面中间竖向的骨盆兜带前头粘扣长带(5-3)上面，调节俩骨盆兜带(2)的长短，以适应不同患者的需要。

图1中，本疝气治疗带，其鹅蛋形凸兜(7)有大于鹅蛋形粘扣圈带(5-1)上外弧的凸兜上沿(8)，可方便拉扯凸兜上沿(8)，撕开鹅蛋形凸兜(7)放入鹅蛋形压垫(6)。
