一种儿童静脉穿刺台的制作方法

本发明涉及一种医疗辅助设备，具体涉及一种儿童使用的静脉穿刺台。

背景技术：

穿刺是将穿刺针刺入体腔抽取分泌物做化验，或者向体腔注入药物及其他医疗用品如造影剂的一种诊疗技术，常用语抽血化验、输血、输液或者做造影，常见的穿刺有胸膜腔穿刺、静脉穿刺、腰椎穿刺等。在疾病的治疗过程中，穿刺是非常重要的给药途径，穿刺工作就是护士工作中的主要技术操作项之一，熟练的操作不仅能够减轻病人的痛苦，更能够为挽救重症患者的生命起到至关重要的作用。

目前，我国医疗系统中并没有使用统一标准的穿刺台，护士在穿刺过程中则需要配合患者的高度和穿刺位置进行调整穿刺的姿势，尤其是儿科护士，病患因年纪身量小、配合度低，护士为了高效完成穿刺工作，只能改换穿刺姿势配合儿童，长期下来腰腿劳损严重。尤其是针对儿童的静脉穿刺台，由于设备设施的限制，不仅没能给护士提供便捷的操作环境，而且没有针对静脉穿刺过程进行医疗垃圾的分类，导致静脉穿刺工作套周围的整洁度差和医疗垃圾分类不明确，给进行保洁工作的人员也造成了很大的安全隐患。

技术实现要素：

为了解决所述现有技术的不足，本实用新型提供了一种高度合适、能够为护士的操作提供更为便捷的操作环境并且对静脉穿刺产生的医疗垃圾进行分类的儿童静脉穿刺台。同时，所述穿刺台底部还设有高度调节机构以便对穿刺台进行高度调节，可根据操作护士的高度及操作要求进行高度调节，减少护士在穿刺工作中的腰背疼痛。

本实用新型所要解决的技术问题通过以下技术方案予以实现：

本实用新型中的儿童静脉穿刺台，包括穿刺台台体，穿刺台台面上设有注射台与无菌台；无菌台侧面分设有药品放置盒、锐器针具放置盒、垃圾收集盒以及废弃锐器针具收集盒；穿刺台台面下方设有储物间。

本发明的发明人结合自身的工作，考虑到医院的实际情况，将穿刺台台面分设注射台与无菌台，年龄身量较大的儿童可坐在注射台侧将手臂放置于注射台上进行穿刺，年龄较小的患者，如婴儿，则可平放至无菌台上进行穿刺。注射台与无菌台设有一定的高度差，注射台略低一些，设置高度差一方面可防止注射台与无菌台之间的相互污染，同时分开设立还可分开进行操作，可同时进行两项穿刺工作，提升效率。

穿刺台台面下方的储物间则可放置纸巾、垫纸、软垫、手枕等其他在穿刺过程中用得到但非必需的物品。

进一步地，护士在穿刺过程中，一面要注意穿刺手法，一面要拿取医疗用品是导致护士频繁变换姿势的最重要原因。本发明中，将穿刺用的药品放置于药品放置盒中，如止血带、药剂，将穿刺所用的针具等有尖刺的锐器放置于锐器针具放置盒中，分开放置不仅利于随取随用，不易混杂弄错，锐器针具单独放置也有利于计数。

本发明中，药品放置盒与锐器针具放置盒比穿刺台台面高8-16cm，所述垃圾收集盒与废弃锐器针具收集盒与穿刺台台面平齐或者低于穿刺台台面。将取物的药品放置盒与锐器针具放置盒设置为比穿刺台台面高，一方面是为了与设为低于穿刺台台面的废弃物收集盒做出区分，另一方面，从实际使用的过程中看来，护士在穿刺的过程中需要随时取用药品和针具，放置于较高处更加便于护士的视线看到药品，能够迅速分辨自己需要的药品或者针具。在实际使用的过程中，本发明的发明人发现将药品放置盒与锐器针具放置盒设为比穿刺台台面高8-16cm最佳。

进一步地，将药品放置盒与垃圾收集盒相邻，锐器针具放置盒与废弃锐器针具收集盒相邻，药品放置盒与锐器针具放置盒相邻。在本发明中，将药品放置盒与锐器针具放置盒设在最容易取用的地方，且两者相邻，利用了人的惯性作用，药品放置盒与垃圾收集盒相邻则药品用完后护士将包装和垃圾扔到最近的收集盒中，同理锐器针具放置盒与废弃锐器针具收集盒相邻。按照上述放置方法，垃圾收集盒与废弃锐器针具收集盒相隔甚远，医疗垃圾如绷带、用过的止血带、药品瓶等于用过的针头等带有尖刺的垃圾即可随用随时分开丢弃，便于后续医疗垃圾的分类处理，保持穿刺台的整洁。

药品放置盒、锐器针具放置盒、垃圾收集盒以及废弃锐器针具收集盒可以通过铆接、螺栓连接、键销连接、卡扣连接的机械连接方式与穿刺台台体固定连接。

药品放置盒、锐器针具放置盒、垃圾收集盒以及废弃锐器针具收集盒也可以通过简单的机械连接方式与穿刺台台体进行可拆卸的连接：穿刺台台体侧设有插接口；药品放置盒、锐器针具放置盒、垃圾收集盒以及废弃锐器针具侧设有与该插接口相适配的插接部与穿刺台台体形成可拆固定连接。设为可拆固定连接可便于清理放置盒中的垃圾，也可更加方便的对放置盒进行清洗、消毒。

本发明中的穿刺台高度针对护士群体的普遍身高高度设为115-140cm最佳，稍加弯腰即可进行操作。进一步地，穿刺台台体选为木质结构为宜，一方面木质结构硬度低，可减轻工作中的不小心磕碰对医护人员造成的伤害，同时可以减少静电的产生。

进一步地，穿刺台台面上的注射台与无菌台上设有软垫，不仅使患者在穿刺的过程中更为舒适，同时还可利用软垫的高度进行对穿刺部位高度的小幅度调节。

进一步地，所述穿刺台底部还设有高度调节机构以便对穿刺台进行高度调节，可根据操作护士的高度及操作要求进行高度调节，减少护士在穿刺工作中的腰背疼痛。

本发明具有如下有益效果：

本实用新型中的穿刺台高度适中，分设注射台与无菌台，且在穿刺台侧面分设药品放置盒、锐器针具放置盒、垃圾收集盒以及废弃锐器针具收集盒，不仅为护士的操作提供了更为便捷、整洁的操作环境，并且在穿刺工作的同时还能够进行医疗垃圾的分类处理。同时，该穿刺台底部还可设有高度调节机构，可根据操作护士的高度及操作要求进行高度调节，减少护士在穿刺工作中的腰背疼痛。

附图说明

图1 为本实用新型中穿刺台的正面示意图；

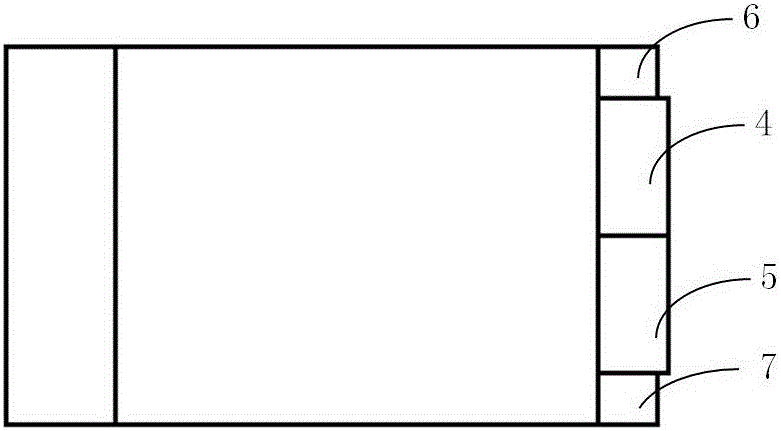

图2为本实用新型中穿刺台的俯视示意图；

图3为本实用新型中放置盒与穿刺台台体以可拆卸方式连接的正面示意图；

图4为本实用新型中放置盒与穿刺台台体以可拆卸方式连接的侧面示意图。

具体实施方式

下面结合附图1-4对本发明的实施例进行详细的说明。

如附图1、附图2所示，本实用新型提供的儿童静脉穿刺台包括穿刺台台体111，穿刺台台面上设有注射台2与无菌台1，无菌台侧面分设有药品放置盒4、锐器针具放置盒5、垃圾收集盒6以及废弃锐器针具收集盒7，穿刺台台面下方设有储物间3。

注射台2与无菌台1设有一定的高度差，注射台略低一些，设置高度差一方面可防止注射台与无菌台之间的相互污染，同时分开设立还可分开进行操作，可同时在两个平台上进行两项穿刺工作，提升效率。

穿刺台台面下方的储物间3则可放置纸巾、垫纸、软垫、手枕等其他在穿刺过程中用得到但非必需的物品。

将穿刺用的药品放置于药品放置盒4中，如止血带、药剂等，将穿刺所用的针具等有尖刺的锐器放置于锐器针具放置盒5中，分开放置不仅利于随取随用，不易混杂弄错，锐器针具单独放置也有利于计数。

将药品放置盒4与锐器针具放置盒5设为相邻，将垃圾收集盒6设于药品放置盒4相邻侧，将废弃锐器针具收集盒7设于锐器针具放置盒5相邻侧，在护士工作的过程中，由于惯性使然，用完的药品包装或其他医疗垃圾会直接扔进垃圾收集盒6中，而用完的废弃针头等会直接扔入废弃锐器针具收集盒7中，便于后续医疗垃圾的分类处理，保持穿刺台的整洁。

将药品放置盒与锐器针具放置盒设为比穿刺台台面高8-16cm，选用12cm最佳。将废弃物收集盒6、7则设为与穿刺台台面平齐，这样护士在实际使用的过程中能够迅速分辨自己需要的药品或者针具，而且不会把药品针具放置处与废弃物丢弃处弄混。

在本实施例中，药品放置盒、锐器针具放置盒、垃圾收集盒以及废弃锐器针具收集盒通过插接的方式与穿刺台本体形成可拆卸的固定连接，连接方式如附图3、附图4所示。

穿刺台台体111上设有插接口101，插接口101可设为一个凸出的槽体，放置盒103连接的一侧设有与该插接部101相适配的插接部102，将插接部102插入插接口101处固定即可。设为可拆固定连接可便于清理放置盒中的垃圾，也可更加方便的对放置盒进行清洗、消毒。

实施例中的穿刺台中无菌台到穿刺台底部的高度设为135cm，注射台到底部的高度设为105cm。穿刺台台体使用木质结构。

在使用的过程中可在注射台与无菌台上加设软垫进行高度调节，也可让患者感觉更为舒适。

再进一步改进，该穿刺台底部还可设有高度调节机构，可根据操作护士的高度及操作要求进行高度调节，减少护士在穿刺工作中的腰背疼痛。所采用的高度调节机构可采用现有技术中的任何高度调节机构，如在穿刺台底部四角加装立柱，将立柱设为可调高度的套筒状；或者使用在桌椅中常用到的螺旋式升降结构，只要能够满足调节穿刺台高度调节皆可。

最后需要说明的是，以上实施例仅用以说明本发明实施例的技术方案而非对其进行限制，尽管参照较佳实施例对本发明实施例进行了详细的说明，本领域的普通技术人员应当理解依然可以对本发明实施例的技术方案进行修改或者等同替换，而这些修改或者等同替换亦不能使修改后的技术方案脱离本发明实施例技术方案的范围。
