一种CT扫描用防辐射围脖的制作方法

本实用新型属于防辐射防护用具技术领域，特别涉及一种CT扫描用防辐射围脖。

背景技术：

目前，随着经济和社会的发展，电子技术给人们的日常生活带来了极大的方便，颅脑CT检查多采用横断面扫描，亦称轴位扫描；适用于脑瘤、脑血管意外、颅脑外伤、颅内炎症、先天性颅脑畸形、术后和放疗后复查，以及对一些脑实质性病变等检查，对于医院特殊行业从业人员在日常工作中经常会接触到辐射；人体长时间接收到辐射会导致疲劳、头昏、失眠、皮肤发红、溃疡、出血、脱发、白血病、呕吐、腹泻等症状；有时还会增加癌症、畸变、遗传性病变发生率，影响几代人的身体健康。

经过检索，申请号为201410534847.8，一种防辐射抗菌多色彩面料，包括基层，基层由经纱和纬纱相互连接制成，经纱和纬纱采用纳米银纤维纺织而成，基层上表面粘合有铝合金薄膜，在铝合金薄膜上设置有防静电层。所述基层由织物制成，所述织物包含第一纬线、第二纬线和经线，所述第一纬线从左边缠绕纬线，第二纬线从右边同纬度缠绕经线，所述第一纬线与第二纬线共用其中一根经线，所述第一纬线与第二纬线不相同，本发明能够屏蔽辐射，且可以有效抑制静电放电现象发生。但是这种面料只能进行屏蔽辐射，抑制静电放电现象，除了阻挡辐射外并无其他功能，不能对工作环境中的辐射情况进行监测，也无法对使用人员的工作环境和身体状况进行进一步的了解。

对于CT扫描头部来说，接近射线辐射最近的是人体的颈椎部位，因此人体的颈椎部位进行有效的保护是至关重要的。

技术实现要素：

本实用新型的目的是克服现有技术中不足，提供一种CT扫描用防辐射围脖，对于CT扫描头部来说，接近射线辐射最近的是人体的颈椎部位，对人体的颈椎部位进行有效的保护。

为了实现上述目的，本实用新型采用的技术方案是：

一种CT扫描用防辐射围脖，包括束缚带、护颈带、魔术贴，所述护颈带两端设有束缚带，所述束缚带端面设有魔术贴，魔术贴可以使得两端束缚带围绕人体颈部进行有效的固定连接；所述护颈带上部设有贴合段，贴合段为弧形，贴合段有效贴合人体颈部；护颈带下部设有延伸段，延伸段有效的进行颈部的保护；所述护颈带包括防水层、纺织层、铅皮层，从外到里依次为防水层、纺织层、铅皮层，防水层贴合纺织层，防水层可以通过防水胶粘合纺织层，纺织层中经线和纬线交错分布，纺织层贴合铅皮层，所述铅皮层表面设有菱形反射片，使得对穿过的辐射源进行有效的漫反射，减弱辐射源的强度，对患者颈椎部位进行有效的保护；所述护颈带上设有若干个人剂量报警仪，个人剂量报警仪上部设有显示器，显示器可以显示辐射源的辐射强度，适当增加对颈椎部位进行有效的防护。

优选的，所述护颈带一侧设有伸展带，伸展带可以有效的进行伸缩，适应不同患者颈椎部位的大小，有效的对不同的患者进行检查治疗。

优选的，所述纺织层中经线和纬线上缠绕纳米银纤维纺线，可以增大纺织层的强度，使得纺织层有效的防止辐射污染，安全性能好。

优选的，所述铅皮层厚度为1-4㎜，使得衣体和衣袖更好的防止辐射污染，保证了工作人员的身体健康。

本实用新型与现有技术相比较有益效果表现在：

1)护颈带上设有若干个人剂量报警仪，个人剂量报警仪上部设有显示器，显示器可以显示辐射源的辐射强度，适当增加对颈椎部位进行有效的防护；

2)铅皮层表面设有菱形反射片，使得对穿过的辐射源进行有效的漫反射，减弱辐射源的强度，对患者颈椎部位进行有效的保护；

3)从外到里依次为防水层、纺织层、铅皮层，防水层贴合纺织层，纺织层中经线和纬线交错分布，纺织层贴合铅皮层，有效的阻挡辐射污染，保证了患者的身体健康。

附图说明

附图1是本实用新型一种CT扫描用防辐射围脖结构示意图；

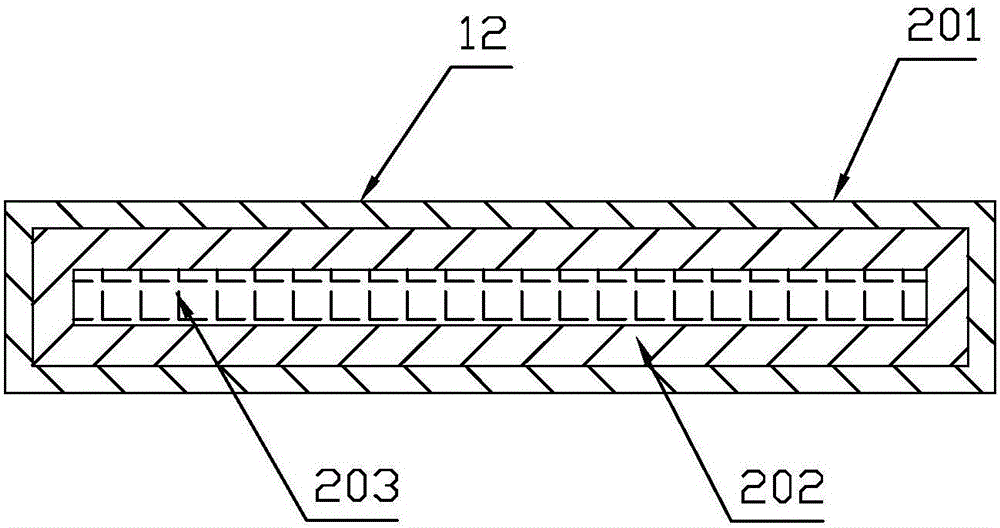

附图2是本实用新型一种CT扫描用防辐射围脖中护颈带剖切截面结构示意图；

附图3是本实用新型一种CT扫描用防辐射围脖中纳米银纤维纺线结构示意图；

附图4是本实用新型一种CT扫描用防辐射围脖中铅皮层中菱形反射片结构示意图；

图中：11-束缚带，12-护颈带，13-魔术贴，14-伸展带，15-个人剂量报警仪，101-贴合段，102-延伸段，201-防水层，202-纺织层，203-铅皮层，204-纳米银纤维纺线，205-菱形反射片。

具体实施方式

为方便本技术领域人员的理解，下面结合附图1-4，对本实用新型的技术方案进一步具体说明。

实施例1

一种CT扫描用防辐射围脖，包括束缚带11、护颈带12、魔术贴13，所述护颈带12两端设有束缚带11，所述束缚带11端面设有魔术贴13，魔术贴13可以使得两端束缚带11围绕人体颈部进行有效的固定连接；所述护颈带12上部设有贴合段101，贴合段101为弧形，贴合段101有效贴合人体颈部；护颈带12下部设有延伸段102，延伸段102有效的进行颈部的保护；所述护颈带12包括防水层201、纺织层202、铅皮层203，从外到里依次为防水层201、纺织层202、铅皮层203，防水层201贴合纺织层202，防水层201可以通过防水胶粘合纺织层202，纺织层202中经线和纬线交错分布，纺织层202贴合铅皮层203，所述铅皮层203表面设有菱形反射片205，使得对穿过的辐射源进行有效的漫反射，减弱辐射源的强度，对患者颈椎部位进行有效的保护；所述护颈带12上设有若干个人剂量报警仪15，个人剂量报警仪15上部设有显示器，显示器可以显示辐射源的辐射强度，适当增加对颈椎部位进行有效的防护。

所述纺织层202中经线和纬线上缠绕纳米银纤维纺线204，可以增大纺织层的强度，使得纺织层202有效的防止辐射污染，安全性能好。

所述铅皮层203厚度为2㎜，使得护颈带12更好的防止辐射污染，保证了工作人员的身体健康。

实施例2

与实施例1所不同的是，所述护颈带12一侧设有伸展带14，伸展带14可以有效的进行伸缩，适应不同患者颈椎部位的大小，有效的对不同的患者进行检查治疗；所述铅皮层203厚度为3㎜，使得护颈带12更好的防止辐射污染，保证了工作人员的身体健康。

实施例3

与实施例1所不同的是，所述铅皮层203厚度为4㎜，使得护颈带12更好的防止辐射污染，保证了工作人员的身体健康。

个人辐射剂量报警仪可以采用上海明核仪器有限公司生产的NT6200型，个人辐射剂量报警仪采用了最新型的低功耗嵌入式微处理器作为数据处理单元，探测器采用的是高灵敏的GM计数器。

以上内容仅仅是对本实用新型的结构所作的举例和说明，所属本技术领域的技术人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离实用新型的结构或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
