一种带有防护帘的胸片架的制作方法

本实用新型涉及医疗用具技术领域，尤其涉及一种带有防护帘的胸片架。

背景技术：

随着科学技术和医学影像事业的不断发展和进步，医用X线辐射对人体健康的危害也越来越受到关注，对X线受检者其他部位主要器官的遮挡防护是必须的。目前在胸片架投照时所采取的防护方式有：佩戴防护用品、移动升降式X线防护帘、移动防屏风、悬吊式防护帘等，但以上防护措施准备时间相对较长，增加医务人员的摆位时间，加重其劳动强度，在受检者较多时，难以对受检者一一进行防护。故急需一种带有防护帘的胸片架，解决上述需额外准备防护措施的问题。

技术实现要素：

有鉴于此，本实用新型提供了一种带有防护帘的胸片架，解决上述技术问题。

本实用新型采用的技术手段如下：一种带有防护帘的胸片架，包括导轨柱、滑动支架、片盒、联动支架和防护帘，所述滑动支架安装于所述导轨柱上，所述胸片板和联动支架分别连接所述滑动支架，所述防护帘连接所述联动支架。

优选地，所述联动支架包括横向支架和竖向支架，所述横向支架连接所述竖向支架，所述滑动支架连接所述竖向支架，所述防护帘连接所述横向支架。

优选地，所述防护帘上设有两条固定帘布的支撑杆。

优选地，所述横向支架和所述竖向支架之间固接有支撑架。

优选地，所述导轨柱下面连接有固定座。

本实用新型的有益效果是，本实用新型的一种带有防护帘的胸片架，设有滑动支架和联动支架，调整所述胸片板时，所述防护帘也会跟着移动，实现受检和防护一体化。在给人体进行X线立位照射时，能够对其它部位进行防护，减少X线对其他部位的辐射，即受检者体位与遮挡防护同时进行，无需额外准备防护措施，省去防护措施的摆位准备时间，降低医护人员的劳动强度，让每个受检者受检同时得到较好的防护。

另外，所述防护帘的帘布采用柔软的铅胶防护材料，提供0.5mmpb防护当量，防护性能极佳；所述横向支架和所述竖向支架之间固接有支撑架，使得所述防护帘更加稳固，也减轻所述竖向支架的受力，延长其寿命；所述导轨柱下面连接有固定座，使得所述带有防护帘的胸片架更加稳固。且本实用新型结构简单，成本低。

附图说明

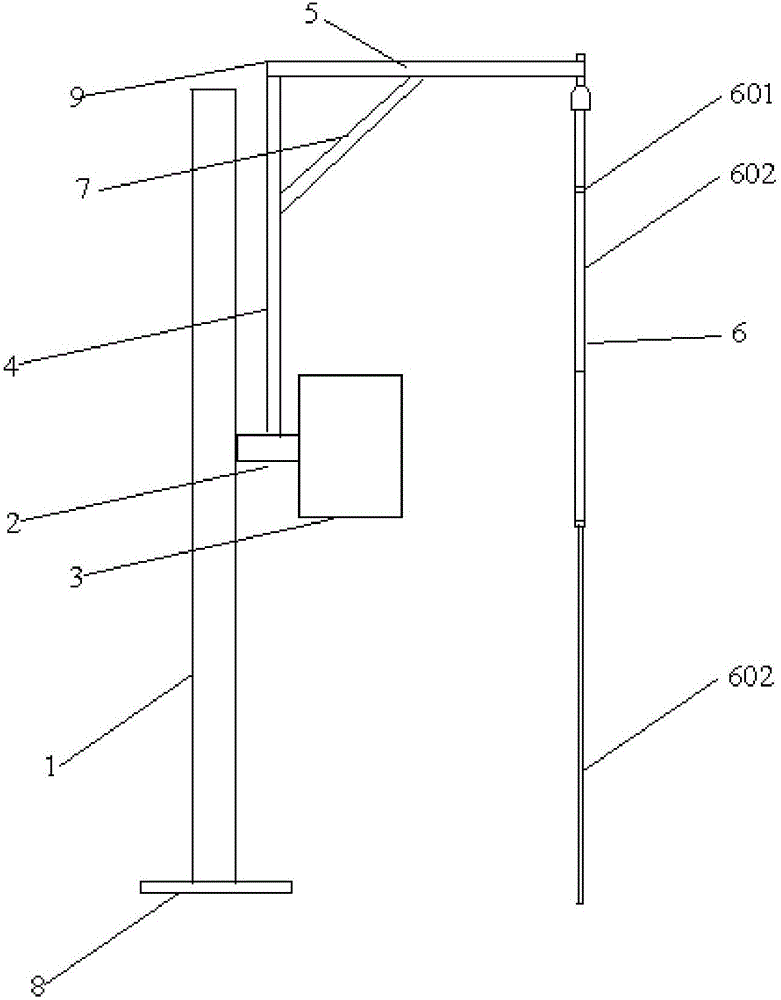

图1为本实用新型的一种带有防护帘的胸片架的结构示意图；

图2为本实用新型的一种带有防护帘的胸片架的侧面示意图；

图中：1.导轨柱、2.滑动支架、3.片盒、4.竖向支架、5.横向支架、6.防护帘、7.支撑架、8.固定座、9.联动支架、601.支撑杆、602.帘布。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1～2所示，一种带有防护帘的胸片架，包括导轨柱1、滑动支架2、片盒3、联动支架9和防护帘6，所述滑动支架2安装于所述导轨柱1上，所述滑动支架2可滑动于所述导轨柱1的导轨内；所述片盒3连接所述滑动支架2；所述联动支架9包括横向支架5和竖向支架4，所述横向支架5固定连接所述竖向支架4，所述滑动支架2连接所述竖向支架4，所述防护帘6连接所述横向支架5。调整所述滑动支架2上下，所述竖向支架4被联动上下移动，进而整个横向支架5的上下平移，从而带动防护帘6的上下。所述横向支架5使得所述片盒3和防护帘6之间保持合适的距离，受检者受检时站在所述片盒3和防护帘6之间，也避免所述防护帘6下降时与人触碰；所述片盒3和联动支架9同时受控于所述滑动支架2，即控制所述滑动支架2的位置，既可同时移动所述片盒3和联动支架9；所述防护帘6间接受控于所述滑动支架2。所述防护帘6设有两条支撑杆601分别固定的上下两面帘布602，上面帘布602遮挡胸部以上的位置，下面遮挡胸部以下的位置，使得遮挡更加全面。所述防护帘6的帘布602采用柔软的铅胶防护材料，提供0.5mmpb防护当量，防护性能极佳。所述横向支架5和所述竖向支架4之间固接有支撑架7，使得防护帘6更加稳固，也减轻所述竖向支架4的受力，延长整个联动支架9的寿命。所述导轨柱1下面连接有固定座9，使得所述带有防护帘的胸片架更加稳固。

工作原理：控制所述滑动支架2的上下移动，所述片盒3和联动支架9即被控制，所述联动支架9带动防护帘6的上下移动，即只要调整所述片盒3至合适的位置，防护帘6的防护位置也是合适的，实现所述片盒3和防护帘6一体化，即实现受检和防护一体化。

使用时，受检者站在所述防护帘6和片盒3之间，X光从正对片盒3的方向照向人体胸部，上下两面帘布602即可分别遮挡住胸部以外的人体主要部位。

综上所述，本实用新型的一种带有防护帘的胸片架，调整所述片盒3，所述防护帘6也会跟着移动，实现一体化。在给人体进行X线立位照射时，能够对其它部位进行防护，减少X线对其他部位的辐射，即受检者体位与遮挡防护同时进行，无需额外准备防护措施，省去防护措施的摆位准备时间，降低医护人员的劳动强度，让每个受检者受检同时得到较好的防护。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型保护的范围之内。
