一种用于血细胞采集分离机的柔性采血针及血细胞采集分离针的制作方法

本实用新型涉及医用机械领域，特别是一种用于血细胞采集分离机的采血针以及采集分离机。

背景技术：

现有的用于血细胞采集分离机的采血针都是使用刚性的金属材料制作的，而对于血细胞采集操作而言，采血针必须插入人体血管较长的深度，而且必须是一根采集针，采集血液到血细胞采集分离机进行血细胞分离而得到特定的血细胞，而另一根是回血针，将分离血细胞后的血液回流输送到人体血管中。通常的采集针和回血针插入血管的深度是不一样的，两者的差距需要保持在10cm才能保证采集针和回血针正常采血和回血。

为了保持针头插入的深度差，就必须使用较长的针头，同时也需要将针头各自较深地插入血管中，这对被采血者而言是十分不便的，增加了他们的痛苦。

技术实现要素：

本使用新型是为解决上述问题而提出的，提供了一种用于血细胞采集分离机的柔性采血针，该柔性采血针在插入血管中，由于本身是柔性的，同时外径又比较小，可以大大减轻被采血者因为采血针插入的不适感，克服了现有技术的不足。

一种用于血细胞采集分离机的柔性采血针，和血细胞采集分离机的进血管和出血管连通，用来扎入到人体中采血，其特征在于包括：针头，针头具有尖刺端和平头端，尖刺端用于扎入血管；以及柔性针管，一端同平头端连通，另一端同血细胞采集分离机的进血管连通而将采集到的血液导入到血细胞采集分离机中，其中，平头端的直径小于尖刺端的直径。

本实用新型提供的用于血细胞采集分离机的柔性采血针，还可以具有这样的特征：其中，柔性针管与平头端的连接方式为套接。

本实用新型提供的用于血细胞采集分离机的柔性采血针，还可以具有这样的特征：其中，尖刺端的侧截面为直线连接。

本实用新型提供的用于血细胞采集分离机的柔性采血针，还可以具有这样的特征：其中，尖刺端的侧截面为向内凹的曲线连接。

本实用新型提供的用于血细胞采集分离机的柔性采血针，还可以具有这样的特征：其中，尖刺端的侧截面为向外凸的曲线连接。

本实用新型提供的用于血细胞采集分离机的柔性采血针，还可以具有这样的特征：其中，柔性针管采用聚四氟乙烯或聚乙烯制成，针头采用医用不锈钢制成。

本实用新型还提供一种血细胞采集分离机，包括：血细胞采集分离机主体，具有进血管和出血管；两个柔性采集针，分别同进血管和出血管连通，其中，柔性采集针为上述任意一项的用于血细胞采集分离机的柔性采血针。

发明作用与效果

本实用新型提供的用于血细胞采集分离机的柔性采血针，具有针头以及与针头连通的柔性针管，由于针管是柔性的，这样当较长深度的插入人体血管后，对人体血管的影响比较小，相应的带给被采血者的不适感和痛苦就比较小。

同时针头具有尖刺端和平头端，而平头端的直径小于尖刺端的直径，这样在尖刺端进入人体血管后，由于形成的孔洞大于平头端和柔性针管，这样后续的进入带给被采血者的痛苦就更小了。

附图说明

图1是本实用新型的血细胞采集分离机的结构示意图；

图2是本实用新型的用于血细胞采集分离机的柔性采血针的结构示意图；以及

图3是本实用新型的血细胞采集分离机的柔性采血针的针头结构示意图，其中a是侧截面为直线连接的针头，b是侧截面为向内凹的曲线连接的针头，c是侧截面为向外凸的曲线连接的针头。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，以下实施例结合附图对本发明的血细胞采集分离机的柔性采血针以及血细胞采集分离机的结构作具体阐述。

图1是本实施例的血细胞采集分离机的结构示意图。

血细胞采集分离机100，包括血细胞采集分离机主体10和两个用于血细胞采集分离机的柔性采血针20。

其中，血细胞采集分离机主体10具有进血管11和出血管12。

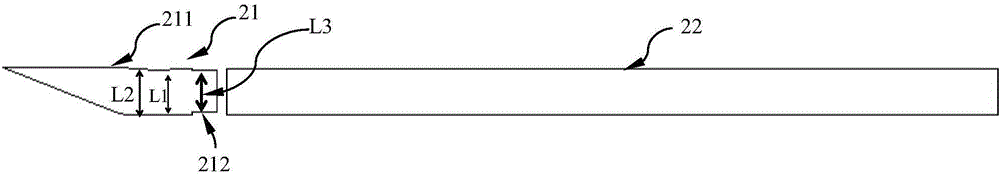

图2是本实施例的用于血细胞采集分离机的柔性采血针的结构示意图。

柔性采血针20，分别同进血管11和出血管12连通，具有针头21和与针头21连通的柔性针管22。

针头21，制作材料为医用级别的不锈钢，具有尖刺端211和平头端212，尖刺端211为斜劈面，用于刺入人体皮肤。平头端212的直径L1小于尖刺端211的直径L2，通过光滑的曲线过渡连接。

图3是本实用新型的血细胞采集分离机的柔性采血针的针头结构示意图，其中a是侧截面为直线连接的针头，b是侧截面为向内凹的曲线连接的针头，c是侧截面为向外凸的曲线连接的针头。

如图3(a)所示，尖刺端211的侧截面为直线连接。也可以对应的设计为图3(b)所示的侧截面为向内凹的曲线连接或图3(c)所示的侧截面为向外凸的曲线连接。

平头端212用于同进血管11和出血管12连通，平头端212的用来连通的尾端的外径L3小于其他部分的直径L1，这样便于同进血管11和出血管12套接。

柔性针管22，为中空的管，制作材料为医用级别的聚四氟乙烯或聚乙烯，其外径同平头端212相同，而内径只是比平头端212的用来连通的尾端的外径小一点点，通过过盈的方式套接在一起。

实施例的作用与效果

本实施例提供的用于血细胞采集分离机的柔性采血针，具有针头以及与针头连通的柔性针管，由于针管是柔性的，这样当较长深度的插入人体血管后，对人体血管的影响比较小，相应的带给被采血者的不适感和痛苦就比较小。

同时针头具有尖刺端和平头端，而平头端的直径小于尖刺端的直径，这样在尖刺端进入人体血管后，由于形成的孔洞大于平头端和柔性针管，这样后续的进入带给被采血者的痛苦就更小了。

本实施例提供的用于血细胞采集分离机的柔性采血针，由于柔性针管与平头端的连接方式为过盈套接，结构简单，容易实现。

本实施例提供的用于血细胞采集分离机的柔性采血针，由于尖刺端的侧截面为向内凹的曲线连接或侧截面为向外凸的曲线连接，这样在刺入过程中比较顺畅，进一步的减轻了刺入过程中的不适感。
