一种可穿戴口吃矫正装置及一种口吃矫正衣的制作方法

本实用新型涉及一种口吃矫正装置，涉及一种可穿戴口吃矫正装置以及一种口吃矫正衣。

背景技术：

口吃是语言流畅障碍，其中声音、音节或词语重复或者比正常情况产生得长。其还可以包括声音或词语的插入以及不当延长的暂停。这些不流畅导致语言流的显著中断。大约5％的年龄为2至5岁的儿童会在它们童年时期出现一定程度的口吃。在呈现发展性口吃的这些儿童中的近似20％中，语言障碍随年龄增长持续且可能恶化。口吃的基础病因学是未知的，其被看作是基因和环境因素的组合。口吃障碍可能会对口吃者具有显著的发育的、交流的、社会的和职业的影响。

在一些情况下，口吃可能与情绪创伤相关联，还有一些大多数的没有遗传病例的口吃患者，口吃的成因是小时候的模仿或是说话时过度紧张：经长时间的说话不协调成了习惯，形成条件反射，尤其是在跟陌生人说话时，口吃现象更为明显；口吃患者也并非什么时候说话都口吃，例如：自言自语、念书、唱歌、说悄悄话等情况下都不会发生口吃。这种情况的口吃症状，口吃患者并没有生理缺陷，只是后天养成的坏习惯，经过长时间的针对练习会得到改善或治愈。

中国专利（专利号86202341.6）公开了一种利用电子震荡器发出的节拍声用耳机传到口吃者的听觉，叫其按节拍“嗒、嗒”声，一字一字随其讲话(节拍速度可调)，旨在强化发音法。经本人对大量使用过此矫正器地口吃者调查发现，使用该矫正器虽然能独自一人在安静的环境中对语言训练起到一些辅助作用，但这种辅助作用长时间会造成患者被动依赖感觉的节拍声，而降低对发音器官尽行全神贯注的支配力，不能起到改善口吃者口脑失调状态的作用。其实际矫治效果甚微，可以说这种始创于八十年代初的矫正器不能填补矫正口吃过程中这一重要环节。

技术实现要素：

鉴于此，本实用新型提供一种可穿戴口吃矫正装置，通过物理学电刺激原理和生物学条件反射原理相结合，采用可穿戴的电击刺激口吃患者身体，并设有一个点动的遥控开关，当口吃现象发生时，及时刺激口吃患者的身体，使时刻保持注意力集中，并产生应激反应，帮助建立正确的说话方式形成协调，并加以强化形成反射，从而减轻或治愈口吃。

本实用新型还提供一种口吃矫正衣，口吃矫正衣为贴身衣物，并设有前文所述的可穿戴口吃矫正装置，佩戴方便并且隐藏于衣服内部，减轻口吃患者治疗时的精神压力，对矫正口吃有一定的帮助。

为了达到上述目的，本实用新型是通过以下技术方案实现的：

一种可穿戴口吃矫正装置，包括电源装置、无线遥控装置、高压包模块、电击片和一定数量的接线端子，所述电源装置输出端通过接线端子与无线遥控装置输入端连接，无线遥控装置输出端连接高压包模块的输入端，高压包模块的输出端通过接线端子与电击片连接，所述电击片的数量为一个或多个，一个或多个电击片设在一个可穿戴设备上。

进一步地，所述可穿戴设备为环型束带或可以首尾连接的条状带，所述电击片为金属材料制成。

所述环型束带的带体材料为乳胶、橡胶、氨纶布或弹性布。

所述条状带的带体材料为乳胶、橡胶、氨纶布、弹性布、尼龙布或纺织布，条状带的首尾两端固定设有连接部，连接部为黏胶、暗扣、排钩、尼龙搭扣或绳结，首尾两端的连接部的连接方式为黏接、扣接或系缚。

进一步地，所述高压包模块包括两级升压：一级升压：包括一个逆变电路的一级升压电路；二级升压：包括初级线圈和次级线圈的二级升压电路。

优选地，高压包模块包括两级升压电路和一个调压电路：

一级升压电路：包括一个逆变电路的一级升压电路；

二级升压电路：包括初级线圈和次级线圈的二级升压电路；

调压电路：包括两个串联的初级线圈、一个次级线圈和一个单刀双掷开关。

所述无线遥控装置包括一个无线遥控开关和一个遥控开关接收器，遥控开关接收器与高压包模块连接，无线遥控开关为独立外设，所述无线遥控开关上设有多个点动式按钮、天线和遥控开关滑盖，遥控开关滑盖可上下滑动以覆盖点动式按钮。

所述电源装置为电池组或蓄电池，输出电压为3V、4.5V或6V。

所述高压包模块输出电压为3000V~50000V。

一种包括所述的可穿戴口吃矫正装置的口吃矫正衣，所述可穿戴口吃矫正装置设在口吃矫正衣内侧，其固定方式为搭接、粘接、钩连、纽扣连接或缝合。

本实用新型的有益效果是：

1.本实用新型结构简单，成本低廉；相比于市面上现有的口吃矫正装置，本实用新型结构简单，成本价格低廉，省去了传感器、MCU等一些复杂的元器件，即便是经济条件一般的家庭也负担得起；

2.本实用新型治疗过程绿色安全；通过物理学电刺激原理和生物学条件反射原理相结合，采用可穿戴的电击刺激口吃患者身体，并设有一个点动的遥控开关，当口吃现象发生时，及时刺激口吃患者的身体，使时刻保持注意力集中，并产生应激反射弧，帮助建立正确的说话方式形成协调，并加以强化形成反射，从而减轻或治愈口吃；

3.使用本实用新型进行治疗时，遥控开关须由口吃患者的家人或朋友操作，亦或者两个口吃患者相互交换遥控开关进行操作，在患者口吃时及时刺激，并帮助口吃患者养成正确的说话方式，同时可以规避市面上一些自动辨别并刺激的口治疗装置的安全隐患；

4.本实用新型的口吃矫正衣，穿着、佩戴方便并且隐藏于衣服内部，减轻口吃患者治疗时的精神压力和心理负担，对矫正口吃有一定的帮助。

附图说明：

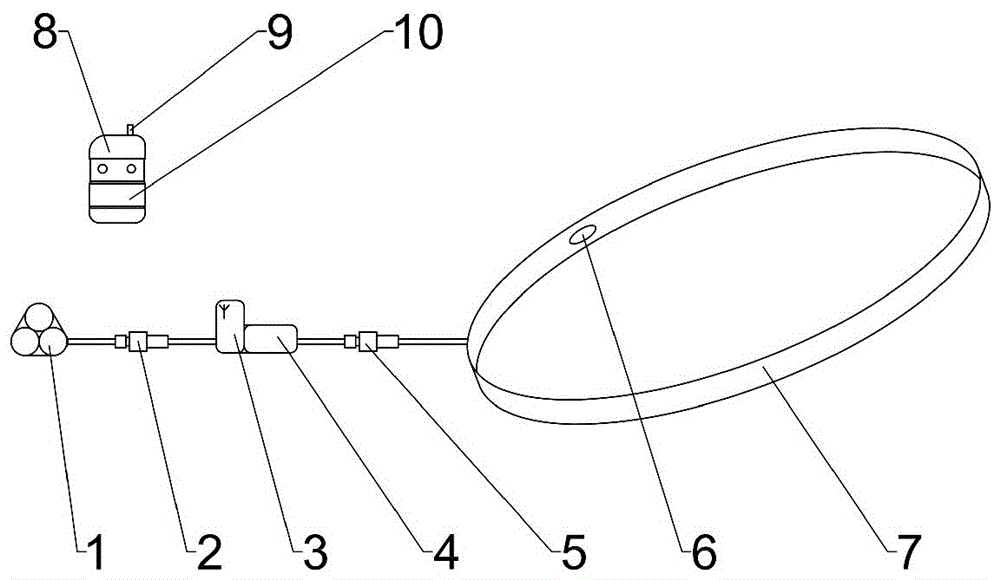

图1为本实用新型的可穿戴口吃矫正装置总体结构示意图；

图2为本实用新型的可穿戴口吃矫正装置的另一种实施方式；

图3为本实用新型的可穿戴口吃矫正装置的另一种实施方式；

图4为本实用新型的可穿戴口吃矫正装置的模块原理图；

图5为本实用新型的口吃矫正衣的总体结构示意图；

图6为本实用新型的高压包模块电路图；

图7为本实用新型的高压包模块另一种实施方式的电路图；

具体实施方式：

依照以下的附图详细说明关于本实用新型的示例性实施例。

图中序号所代表的含义为：1-电源装置，2-第一接线端子，3-遥控开关接收器，4-高压包模块，5-第二接线端子，6-电击片，7-环型束带，8-无线遥控开关，9-天线，10-遥控开关滑盖，11-口吃矫正衣，12-条状带，13-连接部。

以下结合具体情况说明本实用新型的示例性实施例：

实施例一：如图1和图4所示的一种可穿戴口吃矫正装置，包括电源装置1、无线遥控装置、高压包模块4、电击片6和一定数量的接线端子，所述电源装置1输出端通过第一接线端子2与无线遥控装置输入端连接，无线遥控装置输出端连接高压包模块4的输入端，高压包模块4的输出端通过第二接线端子5与电击片6连接，所述电击片6的数量为一个，电击片6设在一个可穿戴设备上。

进一步地，所述可穿戴设备为环型束带7。

所述环型束带7的带体材料为乳胶、橡胶、氨纶布或弹性布。

如图6所示，所述高压包模块4包括两级升压：一级升压：包括一个逆变电路的一级升压电路；二级升压：包括初级线圈N4和次级线圈N5的二级升压电路。通过选取各线圈之间的匝数比，使高压包模块4输出端的输出电压控制在3000V~50000V为宜，输出电流微小可以忽略不计。

所述无线遥控装置包括一个无线遥控开关8和一个遥控开关接收器3，遥控开关接收器3与高压包模块4连接，无线遥控开关8为独立外设，所述无线遥控开关8上设有多个点动式按钮、天线9和遥控开关滑盖10，遥控开关滑盖10可上下滑动以覆盖点动式按钮。

所述电源装置1为电池组或蓄电池，输出电压为3V、4.5V或6V。

所述高压包模块4输出电压为3000V~50000V。

所述电击片6为金属材料制成，可设计为圆形的金属片。

本实用新型的使用方法如下：

使用本实用新型进行治疗时，将可穿戴设备，即环型束带7穿在口吃患者身上，无线遥控开关8须由口吃患者周围的家人、朋友或者其他协助者操作，在患者口吃时推下遥控开关滑盖10，并按下无线遥控开关8的电动按钮，进行及时刺激，并帮助口吃患者养成正确的说话方式，使患者在说话时，时刻保持注意力集中，并产生应激反射弧，帮助建立正确的说话方式形成协调，并加以强化形成反射，从而减轻或治愈口吃；

不需要刺激时或者协助治疗者远离口吃患者时，将无线遥控开关8上的遥控开关滑盖10合上，以覆盖开关按钮，防止误碰按钮。

另外，遥控开关滑盖10可以采用弹性设置，当手指离开滑盖时，滑盖自动复位。

实施例二：如图7所示，本实施例与实施例一基本相同，不同之处在于，所述高压包模块4包括两级升压电路和一个调压电路：

一级升压电路：包括一个逆变电路的一级升压电路；

二级升压电路：包括初级线圈N4和次级线圈N6的二级升压电路；

调压电路：包括两个串联的初级线圈N7、N8，一个次级线圈N5和一个单刀双掷开关K1，单刀双掷开关拨到上方接线柱时，线圈N7短路；单刀双掷开关拨到下方接线柱时，线圈N8短路；单刀双掷开关置于中间位置，与两个接线柱都不接触，N7、N8串联工作。

选取合适线圈N7与N8的匝数比，可通过使单刀双掷开关处于不同位置，完成调压功能。

实施例三：如图2所示，本实施例与实施例一基本相同，不同之处在于，所述电击片6的数量为4个，以一定的间隔布置在环型束带7上。电击片6之间的距离设置为4mm为宜。

实施例四：如图3所示，本实施例与实施例一基本相同，不同之处在于，所述可穿戴设备为一个条状带12，条状带12的带体材料为乳胶、橡胶、氨纶布、弹性布、尼龙布或纺织布，条状带12的首尾两端固定设有连接部13，连接部为黏胶、暗扣、排钩、尼龙搭扣或绳结，首尾两端的连接部13的连接方式为黏接、扣接或系缚。

实施例五：本实用新型的实施例还提供一种口吃矫正衣11，包括上述实施例之一所述的可穿戴口吃矫正装置，所述可穿戴口吃矫正装置设在口吃矫正衣11内侧，可根据需要将其设置在衣服的腰部部位，其固定方式为搭接、粘接、钩连、纽扣连接或缝合，方便拆卸以清洗衣物。

以上所述仅为本实用新型示意性的具体实施方式，并非用以限定本实用新型的范围，任何本领域的技术人员在不脱离本实用新型构思和原则的前提下所做出的等同变化与修改，均应属于本实用新型保护的范围。
