肿瘤科用多功能护理桌的制作方法

本实用新型涉及医用器材设备技术领域，具体地讲，涉及一种肿瘤科用多功能护理桌。

背景技术：

护理桌，顾名思义，一种专用于医院供病人使用的桌子。

在各大医院的肿瘤科室，常见的护理桌一般包括桌腿及固设于桌腿顶部的桌板，其结构简单，功能单一，实用性不强，适用性不强，使得远远不能满足肿瘤患者需求。

具体来说，对于重症肿瘤患者，由于其身体机能减退，会造成行动有所不便，生活难以自理，并长期卧床不起，故而，其生活料理等，基本上均是在床上进行，如坐卧吃饭、洗漱及学习等，而现有的普通的护理桌则只能放置于病床床头一侧，如此一来，在使用时，即使得肿瘤患者需要大幅度的弯腰俯身去拿放置于相应护理桌上的物品，在取拿麻烦的同时，也使得使用极其不便。

并且，对于某些重症肿瘤患者，当身体突发状况，需要抬送至急救室时，则需要临时寻拿担架，临时寻拿担架还需要相关管理人员审批，且取拿速度慢，不能应急。

基于此，设计出一款桌板可便于移动至床的正上方的以使方便肿瘤患者使用，且具有担架功能以使应对应急等的肿瘤科用多功能护理桌，则是非常有必要的。

技术实现要素：

本实用新型的目的在于克服上述现有技术之不足而提供的一种肿瘤科用多功能护理桌。

本实用新型解决现有技术问题所采用的技术方案是：一种肿瘤科用多功能护理桌，包括第一桌腿、第二桌腿、第三桌腿、第四桌腿、第一连接杆、第二连接杆、第一倒U型架、第二倒U型架及桌板；

其中，所述第一连接杆连接于所述第一桌腿的下端与所述第二桌腿的下端之间，所述第二连接杆连接于所述第三桌腿的下端与所述第四桌腿的下端之间；

所述第一倒U型架的内部及所述第二倒U型架的内部均形成为中空容置腔，且所述第一倒U型架的两端及所述第二倒U型架的两端分别开设有与相应中空容置腔相通的插孔；

所述第一桌腿的上端及所述第二桌腿的上端分别通过所述第一倒U型架的两端的插孔插至于所述第一倒U型架内，所述第三桌腿的上端及所述第四桌腿的上端分别通过所述第二倒U型架的两端的插孔插至于所述第二倒U型架内，且所述第一倒U型架的两端的外壁及所述第二倒U型架的两端的外壁分别固设有一以使锁紧相应位置的桌腿的锁紧旋钮；

所述桌板的左侧边沿与所述第一倒U型架的中部固定连接，所述桌板的右侧边沿与所述第二倒U型架的中部固定连接；且所述桌板的左侧边沿至其右侧边沿的长度L为1.8m-2.2m。

下面对以上技术方案作进一步阐述：

优选地，它还包括第一护围、第二护围、第三护围及第四护围；

其中，所述第一护围固设于所述桌板的左侧边沿的上端，所述第二护围固设于所述桌板的后边沿的上端，所述第三护围固设于所述桌板的右侧边沿的上端，所述第四护围固设于所述桌板的前边沿的上端，以使将所述桌板相围护。

优选地，所述第一护围、第二护围及所述第三护围的高度均为H1，所述第四护围的高度为H2；

其中，H1为8cm-15cm，H2＝0.5H1。

优选地，所述第四护围的上端面沿其长度方向向下开设有一容置槽，所述容置槽内容置有一与其槽口相齐平的高度调节板，所述高度调节板的上端面的两侧分别设有一提手，所述第四护围的前端面的上部固设有贯穿至所述容置槽以使抵压所述高度调节板的拧紧螺栓；

当拧松所述拧紧螺栓时，所述高度调节板的高度可调。

优选地，所述拧紧螺栓设有两个，两所述拧紧螺栓对应设置于所述第四护围的前端面的上部的两侧。

优选地，所述第二护围的内端面对称的固设有两朝向所述第四护围的弹性松紧带A，两所述弹性松紧带A的末端分别连接有一插扣头；

所述第四护围的内端面对称的固设有两与相应弹性松紧带A位置相对的朝向所述第二护围的弹性松紧带B，两所述弹性松紧带B的末端分别连接有一插扣。

优选地，所述桌板的下方并排的固设有多个与其一体成型的储物柜，每个所述储物柜的前端面分别开设有一抽拉口，每个所述储物柜内分别搁置有一可自相应抽拉口抽出的抽屉，每个所述抽屉的前端面分别设有一拉手。

优选地，多个所述储物柜中，位于最左侧的所述储物柜的侧端面的前端固设有一上端形成为敞口的置物盒，所述置物盒内竖向设有多个隔板，以使所述置物盒被分隔成多个物品存放格，且设有置物盒的所述储物柜的侧端面的后端还至少固定有一挂钩，所述挂钩与所述置物盒并排设置。

优选地，所述第一桌腿、第二桌腿、第三桌腿及所述第四桌腿的底部分别固设有一万向转动轮，每个所述万向转动轮上分别设有制动件。

优选地，所述第一桌腿、第二桌腿、第三桌腿、第四桌腿、第一连接杆、第二连接杆、第一倒U型架、第二倒U型架及所述桌板均为金属材质。

本实用新型的有益效果是：

其一、本实用新型所提供的一种肿瘤科用多功能护理桌，在实施时，一方面，在拧松所述锁紧旋钮时，所述第一倒U型架及所述第二倒U型架的高度可调，以使所述桌板的高度可调，使得本实用新型适于以不同的高度架设供病人使用，另一方面，所述桌板有足够的长，在所述第一桌腿及所述第二桌腿立设于病床的其中一侧，所述第三桌腿及所述第四桌腿立设于病床的另外一侧时，即可使得将所述桌板架设于病床的正上方，以使肿瘤科病人坐卧在病床上可直接使用本实用新型，如在所述桌板上放置饭菜利用本实用新型吃饭，在所述桌板上放置洗漱用品利用本实用新型洗漱，在所述桌板上放置书本及杂质利用本实用新型看书学习及在所述桌板上放置平板电脑利用本实用新型上网娱乐等，病人也不用大幅度的俯身及弯腰，进而，本实用新型使用方便，实用性强，使用效果好。

其二、在本实用新型的技术方案中，一方面，所增设的第一护围、第二护围固、第三护围及第四护围将所述桌板相围护，使得放置于所述桌板上的物品不易掉落至地面，另一方面，相对于所述第一护围、第二护围及所述第三护围，位于所述桌板前边沿的上端的所述第四护围相对较矮，使得不妨碍肿瘤病人从所述桌板上取拿物品及向所述桌板上放置物品，故而，本实用新型的设计更具人性化。

其三、在本实用新型实施例中，当肿瘤病人突发紧急状况，需要抬送至急救室时，因本实用新型有足够的长，使得本实用新型可临时作为担架车应急使用，肿瘤病人直接躺在所述桌板上即可，当将所述高度调节板调至最高时，可使得与所述第一护围、第二护围固及所述第三护围相齐平，使得能够更好的将所述桌板相围护，以避免肿瘤病人侧翻，继而，本实用新型一体多用，功能全面，使用安全性好。

其四、当本实用新型作为担架车使用时，通过相应的插扣插合相应的插扣头，即可将躺在所述桌板上的肿瘤病人的身体进行捆绑，使得肿瘤病人的身体固定性好，更不容易侧翻，进而，本实用新型的使用安全性能得到大大提高，并且，拧松所述锁紧旋钮，拆卸所述第一桌腿、第二桌腿、第三桌腿、及所述第四桌腿时，本实用新型还可作为担架使用，使得本实用新型更显一体多用效果，同时，所增设的抽屉可便于肿瘤病人放置较大的物件，如饭盒等餐具，所增设的置物盒可用以放置一些小物件，如肿瘤病人所使用的充电器等电器件，所增设的挂钩可便于挂放物品袋，进而，本实用新型更具实用性，使得使用效果能得到大大提高。

附图说明

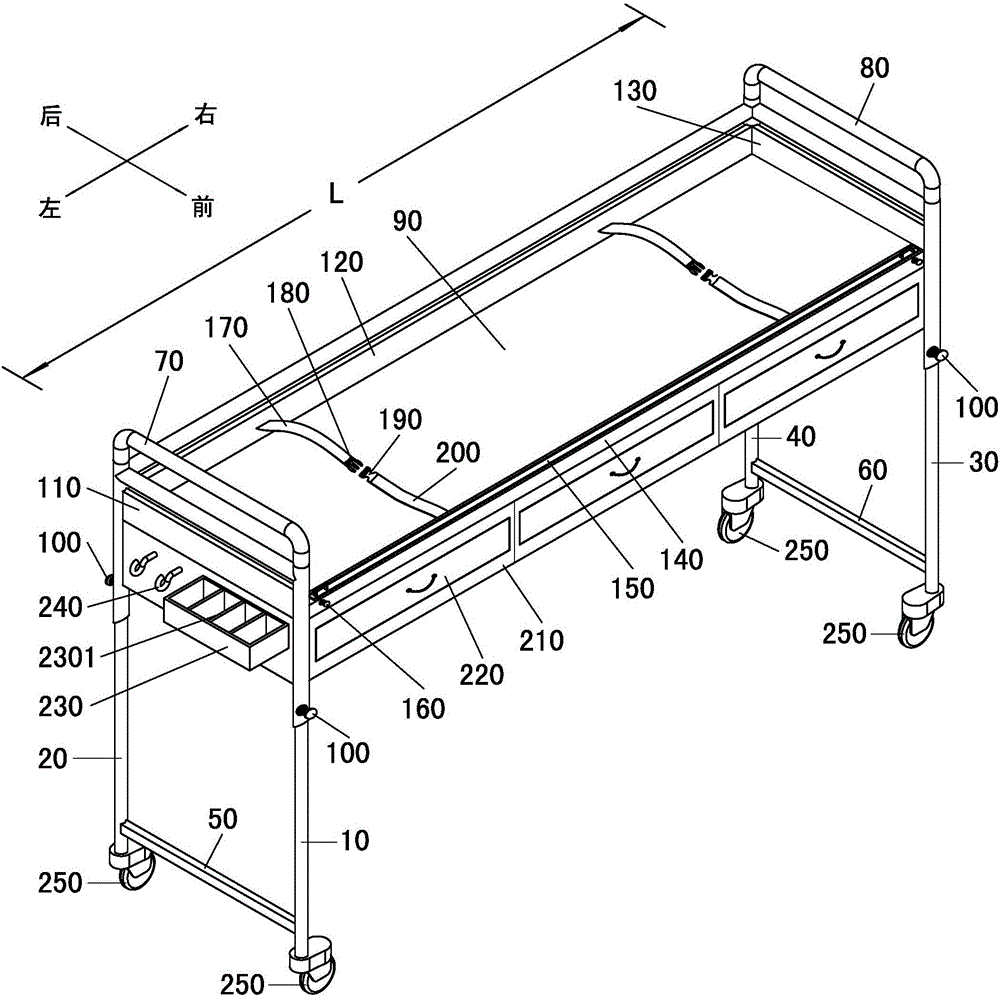

图1是本实用新型肿瘤科用多功能护理桌在所述高度调节板容置于所述容置槽内时的整体结构示意图；

图2是本实用新型肿瘤科用多功能护理桌在所述高度调节板调高后的整体结构示意图；

图3是图2中A的放大图；

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

附图标号：

第一桌腿10；第二桌腿20；第三桌腿30；第四桌腿40；第一连接杆50；第二连接杆60；第一倒U型架70；第二倒U型架80；桌板90；锁紧旋钮100；第一护围110；第二护围120；第三护围130；第四护围140；容置槽1401；高度调节板150；提手1501；拧紧螺栓160；弹性松紧带A170；插扣头180；弹性松紧带B190；插扣200；储物柜210；抽屉220；置物盒230；隔板2301；挂钩240；万向转动轮250。

具体实施方式

以下将结合附图及具体实施例详细说明本实用新型的技术方案，以便更清楚、直观地理解本实用新型的发明实质。

结合图1、图2及图3所示；

本实用新型所提供的一种肿瘤科用多功能护理桌，包括第一桌腿10、第二桌腿20、第三桌腿30、第四桌腿40、第一连接杆50、第二连接杆60、第一倒U型架70、第二倒U型架80及桌板90；

其中，所述第一连接杆50连接于所述第一桌腿10的下端与所述第二桌腿20的下端之间，所述第二连接杆60连接于所述第三桌腿30的下端与所述第四桌腿40的下端之间；

所述第一倒U型架70的内部及所述第二倒U型架80的内部均形成为中空容置腔，且所述第一倒U型架70的两端及所述第二倒U型架80的两端分别开设有与相应中空容置腔相通的插孔；

所述第一桌腿10的上端及所述第二桌腿20的上端分别通过所述第一倒U型架70的两端的插孔插至于所述第一倒U型架70内，所述第三桌腿30的上端及所述第四桌腿40的上端分别通过所述第二倒U型架80的两端的插孔插至于所述第二倒U型架80内，且所述第一倒U型架70的两端的外壁及所述第二倒U型架80的两端的外壁分别固设有一以使锁紧相应位置的桌腿的锁紧旋钮100；

所述桌板90的左侧边沿与所述第一倒U型架70的中部固定连接，所述桌板90的右侧边沿与所述第二倒U型架80的中部固定连接；且所述桌板90的左侧边沿至其右侧边沿的长度L为1.8m-2.2m。

基于上述所述，可以理解的是，本实用新型所提供的一种肿瘤科用多功能护理桌，在实施时，一方面，在拧松所述锁紧旋钮100时，所述第一倒U型架70及所述第二倒U型架80的高度可调，以使所述桌板90的高度可调，使得本实用新型适于以不同的高度架设供病人使用。

另一方面，所述桌板90有足够的长，在所述第一桌腿10及所述第二桌腿20立设于病床的其中一侧，所述第三桌腿30及所述第四桌腿40立设于病床的另外一侧时，即可使得将所述桌板90架设于病床的正上方，以使肿瘤科病人坐卧在病床上可直接使用本实用新型，如在所述桌板90上放置饭菜利用本实用新型吃饭，在所述桌板90上放置洗漱用品利用本实用新型洗漱，在所述桌板90上放置书本及杂质利用本实用新型看书学习及在所述桌板90上放置平板电脑利用本实用新型上网娱乐等，病人也不用大幅度的俯身及弯腰。

进而，本实用新型使用方便，实用性强，使用效果好。

进一步的，在本技术方案中，本实用新型还包括第一护围110、第二护围120、第三护围130及第四护围140；

其中，所述第一护围110固设于所述桌板90的左侧边沿的上端，所述第二护围120固设于所述桌板90的后边沿的上端，所述第三护围130固设于所述桌板90的右侧边沿的上端，所述第四护围140固设于所述桌板90的前边沿的上端，以使将所述桌板90相围护。

优选地，所述第一护围110、第二护围120及所述第三护围130的高度均为H1，所述第四护围140的高度为H2；

其中，H1为8cm-15cm，H2＝0.5H1。

如此，一方面，所增设的第一护围110、第二护围120固、第三护围130及第四护围140将所述桌板90相围护，使得放置于所述桌板90上的物品不易掉落至地面，另一方面，相对于所述第一护围110、第二护围120及所述第三护围130，位于所述桌板90前边沿的上端的所述第四护围140相对较矮，使得不妨碍肿瘤病人从所述桌板90上取拿物品及向所述桌板90上放置物品，故而，本实用新型的设计更具人性化。

再进一步的，在具体实施时，所述第四护围140的上端面沿其长度方向向下开设有一容置槽1401，所述容置槽1401内容置有一与其槽口相齐平的高度调节板150，所述高度调节板150的上端面的两侧分别设有一提手1501，所述第四护围140的前端面的上部固设有贯穿至所述容置槽1401以使抵压所述高度调节板150的拧紧螺栓160；

当拧松所述拧紧螺栓160时，所述高度调节板150的高度可调。

优选地，所述拧紧螺栓160设有两个，两所述拧紧螺栓160对应设置于所述第四护围140的前端面的上部的两侧。

如此，当肿瘤病人突发紧急状况，需要抬送至急救室时，因本实用新型有足够的长，使得本实用新型可临时作为担架车应急使用，肿瘤病人直接躺在所述桌板90上即可，当将所述高度调节板150调至最高时，可使得与所述第一护围110、第二护围120固及所述第三护围130相齐平，使得能够更好的将所述桌板90相围护，以避免肿瘤病人侧翻。

继而，本实用新型一体多用，功能全面，使用安全性好。

更进一步的，在本实用新型实施例中，所述第二护围120的内端面对称的固设有两朝向所述第四护围140的弹性松紧带A170，两所述弹性松紧带A170的末端分别连接有一插扣头180；

所述第四护围140的内端面对称的固设有两与相应弹性松紧带A170位置相对的朝向所述第二护围120的弹性松紧带B190，两所述弹性松紧带B190的末端分别连接有一插扣200。

如此，当本实用新型作为担架车使用时，通过相应的插扣200插合相应的插扣头180，即可将躺在所述桌板90上的肿瘤病人的身体进行捆绑，使得肿瘤病人的身体固定性好，更不容易侧翻，进而，本实用新型的使用安全性能得到大大提高。

较佳的，在本技术方案中，所述桌板90的下方并排的固设有多个与其一体成型的储物柜210，每个所述储物柜210的前端面分别开设有一抽拉口，每个所述储物柜内分别搁置有一可自相应抽拉口抽出的抽屉220，每个所述抽屉的前端面分别设有一拉手。

并且，多个所述储物柜210中，位于最左侧的所述储物柜210的侧端面的前端固设有一上端形成为敞口的置物盒230，所述置物盒230内竖向设有多个隔板2301，以使所述置物盒230被分隔成多个物品存放格，且设有置物盒230的所述储物柜210的侧端面的后端还至少固定有一挂钩240，所述挂钩240与所述置物盒230并排设置。

通过上述所述可知，所增设的抽屉220可便于肿瘤病人放置较大的物件，如饭盒等餐具，所增设的置物盒230可用以放置一些小物件，如肿瘤病人所使用的充电器等电器件，所增设的挂钩240可便于挂放物品袋，进而，本实用新型更具实用性，使得使用效果能得到大大提高。

需要说明的是，在以上所有实施例中，所述第一桌腿10、第二桌腿20、第三桌腿30及所述第四桌腿40的底部分别固设有一万向转动轮250，每个所述万向转动轮250上分别设有制动件。

如此，所增设的万向转动轮250便于本实用新型的移动，相应的制动件则便于本实用新型的固定。

并且，所述第一桌腿10、第二桌腿20、第三桌腿30、第四桌腿40、第一连接杆50、第二连接杆60、第一倒U型架70、第二倒U型架80及所述桌板90均为金属材质，以使本实用新型坚固耐用，使用寿命长。

进一步需要说明的是，拧松所述锁紧旋钮100，拆卸所述第一桌腿10、第二桌腿20、第三桌腿30、及所述第四桌腿40时，本实用新型还可作为担架使用，使得本实用新型更显一体多用效果。

需要补充的是，在具体实施时，所述第二护围120的内端面的中部还装设有LED照明灯(未示出)，在开启相应的LED照明灯(未示出)提供更好的光亮时，可使得便于肿瘤病人在所述桌板90上放置书籍而利用本实用新型看书。

其他实施例等，在此，不做一一举例说明。

综上所述，本实用新型所提供的一种肿瘤科用多功能护理桌，在具体实施时，一方面，在拧松所述锁紧旋钮100时，所述第一倒U型架70及所述第二倒U型架80的高度可调，以使所述桌板90的高度可调，使得本实用新型适于以不同的高度架设供病人使用，另一方面，所述桌板90有足够的长，在所述第一桌腿10及所述第二桌腿20立设于病床的其中一侧，所述第三桌腿30及所述第四桌腿40立设于病床的另外一侧时，即可使得将所述桌板90架设于病床的正上方，以使肿瘤科病人坐卧在病床上可直接使用本实用新型，如在所述桌板90上放置饭菜利用本实用新型吃饭，在所述桌板90上放置洗漱用品利用本实用新型洗漱，在所述桌板90上放置书本及杂质利用本实用新型看书学习及在所述桌板90上放置平板电脑利用本实用新型上网娱乐等，病人也不用大幅度的俯身及弯腰，进而，本实用新型使用方便，实用性强，使用效果好。

此外，在本实用新型的技术方案中，一方面，所增设的第一护围110、第二护围120固、第三护围130及第四护围140将所述桌板90相围护，使得放置于所述桌板90上的物品不易掉落至地面，另一方面，相对于所述第一护围110、第二护围120及所述第三护围130，位于所述桌板90前边沿的上端的所述第四护围140相对较矮，使得不妨碍肿瘤病人从所述桌板90上取拿物品及向所述桌板90上放置物品，故而，本实用新型的设计更具人性化。

再次，当肿瘤病人突发紧急状况，需要抬送至急救室时，因本实用新型有足够的长，使得本实用新型可临时作为担架车应急使用，肿瘤病人直接躺在所述桌板90上即可，当将所述高度调节板150调至最高时，可使得与所述第一护围110、第二护围120固及所述第三护围130相齐平，使得能够更好的将所述桌板90相围护，以避免肿瘤病人侧翻，继而，本实用新型一体多用，功能全面，使用安全性好。

相应的，本实用新型的整体结构简单，易实施，易操作，实用性强，专用性强，制造成本低，在结构的改进及技术的改进中，均不需要增加太多的成本，使得本实用新型必然具有很好的市场推广价值，本实用新型会非常的受欢迎，能得到有效普及。
