一种基于LED紫外线杀菌灯的衣柜杀菌装置的制作方法

本实用新型涉及一种基于LED紫外线杀菌灯的衣柜杀菌装置，属于衣柜杀菌装置技术领域。

背景技术：

现有的衣柜内安装紫外线杀菌装置用于衣柜杀菌，但现有的紫外线杀菌装置当柜门打开时，紫外线杀菌灯不会自动关闭，若柜门意外打开，紫外线从衣柜中照射出来，使身体和皮肤造成伤害；此外目前市场上的紫外线杀菌灯多为低压汞灯，是利用较低汞蒸气压（<10-2Pa）被激化而发出紫外光，能耗高，寿命短，且损坏的紫外线杀菌灯会对环境造成污染。

技术实现要素：

本实用新型要解决的技术问题是：提供一种基于LED紫外线杀菌灯的衣柜杀菌装置，寿命长，能耗低，能够实现开门自动关闭紫外线杀菌灯，使用更安全，损坏无污染，以解决现有技术中存在的问题。

本实用新型采取的技术方案为： 一种基于LED紫外线杀菌灯的衣柜杀菌装置，包括LED紫外线杀菌灯，所述LED紫外线杀菌灯连接到控制器，所述控制器连接有电源和触碰开关，所述触碰开关安装在衣柜门框上，衣柜门旋转闭合后触碰到触碰开关。

优选的，上述控制器还连接有wifi无线模块或GPRS无线模块，wifi无线模块或GPRS无线模块用于连接便携式监控终端。

优选的，上述便携式监控终端采用平板电脑或手机。

本实用新型的有益效果：与现有技术相比，本实用新型在门体打开时，通过触碰开关自动将LED紫外线杀菌灯关闭，从而避免人体接触紫外线杀菌灯光，提高使用安全性，另外LED紫外线杀菌灯，其寿命更长，能耗更低，且损坏后对环境友好，无污染，触碰开关安装在门框上，操作方便快捷，本实用新型还具有结构简单、成本低的特点。

附图说明

图1是本实用新型的控制结构示意图；

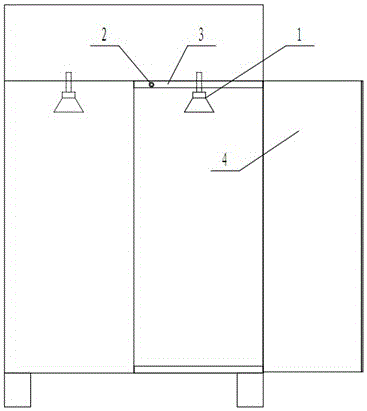

图2是本实用新型的结构示意图。

图中，1-紫外线杀菌灯，2-触碰开关，3-衣柜门框，4-衣柜门。

具体实施方式

下面结合附图及具体的实施例对本实用新型进行进一步介绍。

实施例1：如图1-图2所示，一种基于LED紫外线杀菌灯的衣柜杀菌装置，包括LED紫外线杀菌灯1，LED紫外线杀菌灯1连接到控制器，控制器连接有电源和触碰开关2，触碰开关2安装在衣柜门框3上，衣柜门4旋转闭合后触碰到触碰开关2。

优选的，上述控制器还连接有wifi无线模块或GPRS无线模块，wifi无线模块或GPRS无线模块用于连接便携式监控终端，通过便携式监控终端也可以控制杀菌灯的开闭。

优选的，上述便携式监控终端采用平板电脑或手机

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内，因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
