一种泌尿外科术后熏蒸装置的制作方法

本实用新型属于医疗器械设备技术领域，具体涉及一种泌尿外科术后熏蒸装置。

背景技术：

泌尿外科是专门研究男女泌尿系统与男性生殖系统的一门医学，是从外科学细分而来的下属专科，其治疗范围包括各种尿结石和复杂性肾结石；肾脏和膀胱肿瘤；前列腺增生和前列腺炎；睾丸附睾的炎症和肿瘤；睾丸精索鞘膜积液；各种泌尿系损伤；泌尿系先天性畸形，如尿道下裂、隐睾、肾盂输尿管连接部狭窄所导致的肾积水等。

泌尿外科的治疗过程中，大部分患者都需要进行手术治疗，而术后的清洁和消毒的护理过程也是显得尤为重要。在泌尿外科手术后，患者需要通过药物熏蒸来进行伤口的恢复，中药熏蒸能够消炎止痛、活血化淤、目前的熏蒸方法是先将熏蒸药汤加热，病人蹲在装有熏蒸药汤的容器上方，药物熏蒸的时间较长，且每种药物的熏蒸时间都难以把握。有时每天需要重复多次，而且蹲姿易引发伤口疼痛，装有药汤的容器在脱离热源后，温度很快会降低，难以控制熏蒸的温度，从而导致无法起到有效的熏蒸效果。

因此，急需一种泌尿外科术后熏蒸装置，具有体积小，能够安装在坐便器上，并且能够持续加热，对病人术后的康复有着很大的帮助。

技术实现要素：

本实用新型的目的在于提供一种泌尿外科术后熏蒸装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种泌尿外科术后熏蒸装置，包括坐便器和熏蒸桶本体,所述熏蒸桶本体上方设有熏蒸桶桶盖，所述熏蒸桶桶盖上方设有熏蒸漏斗，所述熏蒸桶本体内设有储药桶，所述储药桶上方设有储药桶桶盖，所述熏蒸桶本体底部设有加热装置，所述加热装置右侧设有电池，所述电池通过导线与加热装置电性连接，所述电池右侧设有充电接口，所述熏蒸桶本体下方设有伸缩杆，所述伸缩杆与熏蒸桶本体转动连接，所述伸缩杆底部设有吸盘，所述熏蒸桶本体右侧设有控制装置，所述加热装置通过导线与控制装置电性连接，所述控制装置上设有温度调节旋钮，所述温度调节旋钮右侧设有计时器，所述计时器上方设有开关，所述开关通过导线与控制装置电性连接。

优选的，所述伸缩杆至少设置有3组，所述伸缩杆为电动伸缩杆，电动伸缩杆通过导线与控制装置电性连接。

优选的，所述熏蒸桶本体与熏蒸桶桶盖、储药桶与储药桶桶盖通过螺纹连接。

优选的，所述储药桶桶盖的表面设有散热孔，散热孔为圆形通孔，且直径为3-5mm。

优选的，所述加热装置为电热丝。

优选的，所述储药桶的内部设置有温度传感器，所述温度传感器通过导线与控制装置电性连接。

本实用新型的技术效果和优点：该泌尿外科术后熏蒸装置，通过吸盘的设计，能够实现将熏蒸桶本体与坐便器内壁紧密吸附在一起，进行固定；通过加热装置的设计，能够实现对药液进行持续加热；通过温度调节旋钮和温度传感器的设计，能够实现根据病人的需要，随时的对温度进行调节；通过储药桶的设计，能够实现对中药残渣的收集，易于清洗的功能；通过计时器的设计，能够对病人的熏蒸治疗时间进行计时，从而更加有利于病人的治疗；该泌尿外科术后熏蒸装置，具有结构设计合理，操作简单，体积小等优点，同时能够调节加热温度，收集熏蒸药材残渣，可以普遍推广使用。

附图说明

图1为本实用新型的结构示意图；

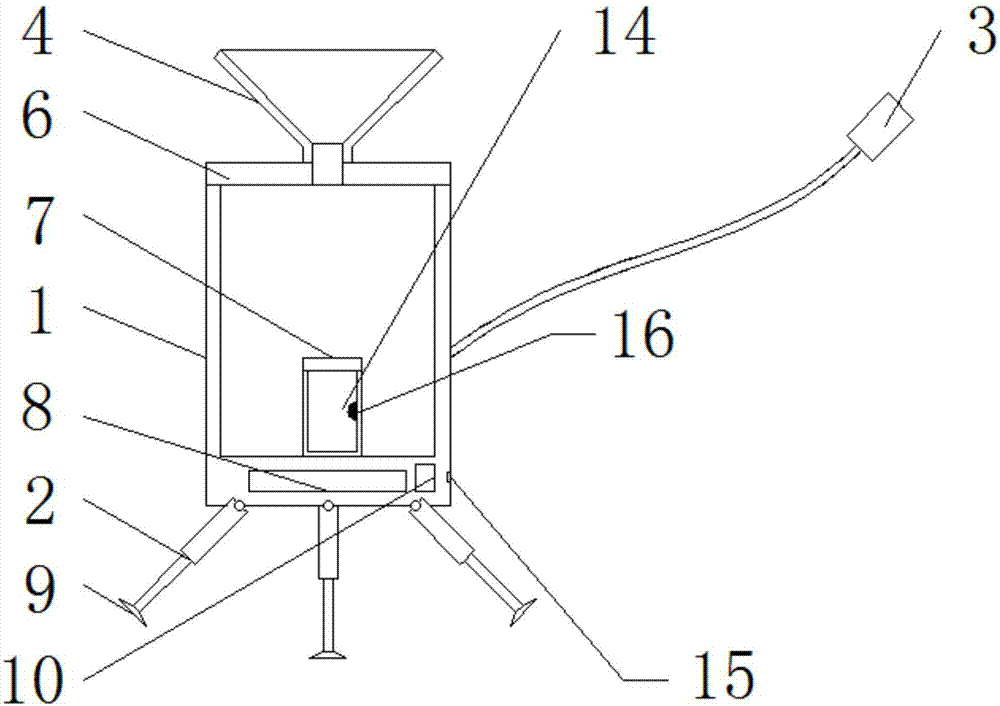

图2为本实用新型熏蒸桶本体的结构示意图；

图3为本实用新型控制装置的结构示意图。

图中：1熏蒸桶本体、2伸缩杆、3控制装置、4熏蒸漏斗、5坐便器、6熏蒸桶桶盖、7储药桶桶盖、8加热装置、9吸盘、10电池、11温度调节旋钮、12开关、13计时器、14储药桶、15充电接口、16温度传感器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-3所示的一种泌尿外科术后熏蒸装置，包括坐便器5和熏蒸桶本体1，所述熏蒸桶本体1上方设有熏蒸桶桶盖6，所述熏蒸桶桶盖6上方设有熏蒸漏斗4，所述熏蒸桶本体1内设有储药桶14，所述储药桶14上方设有储药桶桶盖7，所述熏蒸桶本体1底部设有加热装置8，所述加热装置8右侧设有电池10，所述电池10通过导线与加热装置8电性连接，所述电池10右侧设有充电接口15，所述熏蒸桶本体1下方设有伸缩杆2，所述伸缩杆2与熏蒸桶本体1转动连接，所述伸缩杆2底部设有吸盘9，所述熏蒸桶本体1右侧设有控制装置3，所述加热装置8通过导线与控制装置3电性连接，所述控制装置3上设有温度调节旋钮11，所述温度调节旋钮11右侧设有计时器13，所述计时器13上方设有开关12，所述开关12通过导线与控制装置3电性连接，所述伸缩杆2至少设置有3组，所述伸缩杆2为电动伸缩杆，电动伸缩杆2通过导线与控制装置3电性连接，所述熏蒸桶本体1与熏蒸桶桶盖6、储药桶14与储药桶桶盖7通过螺纹连接，所述储药桶桶盖7的表面设有散热孔，散热孔为圆形通孔，且直径为3-5mm，所述加热装置8为电热丝，所述储药桶14的内部设置有温度传感器16，所述温度传感器16通过导线与控制装置3电性连接。

工作原理：该泌尿外科术后熏蒸装置使用时，首先将中药放入储药桶14中，旋紧储药桶桶盖7，在熏蒸桶本体1中加入药液，旋紧熏蒸桶桶盖6，通过吸盘9将熏蒸桶本体1固定在坐便器5内壁上，通过控制装置3调节伸缩杆2，从而调节熏蒸桶本体1的高度，然后打开控制装置3上的开关12，使得加热装置8开始对熏蒸桶本体14内的药液进行加热，温度传感器16能够实时监测储药桶7内的温度，并将监测信息传输至控制装置3，计时器13能够进行计时，方便使用者掌握熏蒸时间，同时，在使用过程中使用者可以根据需要通过调节温度调节旋钮11来调节熏蒸温度，使得熏蒸温度更加适宜。该泌尿外科术后熏蒸装置，具有结构设计合理，操作简单，体积小等优点，同时能够调节加热温度，收集熏蒸药材残渣，可以普遍推广使用。
