一种儿童门诊候诊室的专用椅子的制作方法

本实用新型涉及儿童医疗辅助设备技术领域，具体涉及一种儿童门诊候诊室的专用椅子。

背景技术：

门诊是医院最常见的诊室之一，通常适合接诊病情表症较轻的病人，经过门诊医生一整套的诊断手段、辅助检查，为病人作出初步诊断，区别与成人忍耐力较强、耐心较好和易于秩序管理，儿童忍耐力很弱、精力充沛而好动且缺乏耐心，儿童门诊候诊因其患者的特殊性，常常难以进行秩序化的管理，过号漏号情况时有发生，儿童的哭闹声不仅影响候诊环境，甚至会影响医生的注意力，导致诊疗效果下降，同时，因儿童好动且缺乏自我保护能力，陪诊大人需短暂离开时十分不便。

技术实现要素：

（一）解决的技术问题

本实用新型所要解决的技术问题是提供了一种儿童门诊候诊室的专用椅子，以克服儿童忍耐力很弱、精力充沛而好动且缺乏耐心，儿童门诊候诊因其患者的特殊性，常常难以进行秩序化的管理，过号漏号情况时有发生，儿童的哭闹声不仅影响候诊环境，甚至会影响医生的注意力，导致诊疗效果下降，同时，因儿童好动且缺乏自我保护能力，陪诊大人需短暂离开时十分不便的问题。

（二）技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种儿童门诊候诊室的专用椅子，包括座椅装置（1）、娱乐装置（2）、锁紧装置（3）和清洁装置（4），所述座椅装置（1）连接有娱乐装置（2）、锁紧装置（3）和清洁装置（4）；所述座椅装置（1）包括底座（101）、底座滑轨（102）、滑块支板（103）、座椅板（104）、靠背（105）和清洁孔（106），所述底座（101）上设有底座滑轨（102），所述底座滑轨（102）通过滑块支板（103）连接有座椅板（104），所述座椅板（104）连接有靠背（105），所述座椅板（104）上设有清洁孔（106）；所述娱乐装置（2）包括扶手滑轨（201）、棋盘（202）、棋子仓（203）、隔板（204）和旋转仓盖（205），所述座椅板（104）连接有扶手滑轨（201）和棋子仓（203），所述扶手滑轨（201）扶手滑轨（201）连接有棋盘（202），所述棋子仓（203）内部设有隔板（204），顶部连接有旋转仓盖（205）。

进一步的，所述锁紧装置（3）包括旋转挡板（301）、挡板滑轨（302）、电磁条（303）和电磁块（304），所述棋子仓（203）连接有旋转挡板（301），所述旋转挡板（301）上设有挡板滑轨（302），所述挡板滑轨（302）和扶手滑轨（201）连通，所述旋转挡板（301）连接有电磁条（303），所述座椅板（104）上设有电磁块（304）。

进一步的，所述清洁装置（4）包括清洁伸缩杆（401）、清洁支板（402）、下水孔（403）、挡板（404）、一次性吸水棉（405）和湿度传感器（406），所述底座（101）通过清洁伸缩杆（401）连接有清洁支板（402），所述清洁支板（402）上设有下水孔（403）、挡板（404）和湿度传感器（406），所述清洁纸板（402）上表面连接有一次性吸水棉（405）。

进一步的，所述座椅板（104）侧面对应电磁条（303）位置处设有电磁块（304）。

进一步的，所述棋子仓（203）内均布设有至少两个隔板（204）。

进一步的，所述清洁支板（402）上均布密布设有下水孔（403）。

（三）有益效果

本实用新型提供了一种儿童门诊候诊室的专用椅子，设有娱乐装置，棋子仓中放置有多种棋子，儿童可选择喜爱的棋类在棋盘下棋以分散注意力，提高耐心指数，设有锁紧装置，当陪诊大人短暂离开时，可暂时通过电磁条和电磁块将儿童锁紧在座椅中，防止儿童丢失或受伤，还设有清洁装置，用以清洁儿童尿液保证座椅舒适，能极大地改善儿童门诊的候诊环境，辅助提高治疗效果。

附图说明

图1为本实用新型的结构示意图；

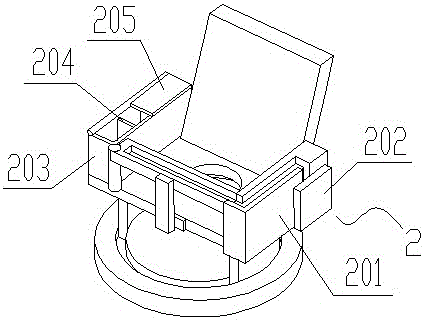

图2为本实用新型娱乐装置的结构示意图；

图3为本实用新型锁紧装置的结构示意图；

图4为本实用新型清洁装置的结构示意图。

图中：

1、座椅装置；101、底座；102、底座滑轨；103、滑块支板；104、座椅板；105、靠背；106、清洁孔；

2、娱乐装置；201、扶手滑轨；202、棋盘；203、棋子仓；204、隔板；205、旋转仓盖；

3、锁紧装置；301、旋转挡板；302、挡板滑轨；303、电磁条；304、电磁块；

4、清洁装置；401、清洁伸缩杆；402、清洁支板；403、下水孔；404、挡板；405、一次性吸水棉；406、湿度传感器。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1~图4所示，其结构关系为：包括座椅装置1、娱乐装置2、锁紧装置3和清洁装置4，所述座椅装置1连接有娱乐装置2、锁紧装置3和清洁装置4；所述座椅装置1包括底座101、底座滑轨102、滑块支板103、座椅板104、靠背105和清洁孔106，所述底座101上设有底座滑轨102，所述底座滑轨102通过滑块支板103连接有座椅板104，所述座椅板104连接有靠背105，所述座椅板104上设有清洁孔106；所述娱乐装置2包括扶手滑轨201、棋盘202、棋子仓203、隔板204和旋转仓盖205，所述座椅板104连接有扶手滑轨201和棋子仓203，所述扶手滑轨201扶手滑轨201连接有棋盘202，所述棋子仓203内部设有隔板204，顶部连接有旋转仓盖205。

优选的，所述锁紧装置3包括旋转挡板301、挡板滑轨302、电磁条303和电磁块304，所述棋子仓203连接有旋转挡板301，所述旋转挡板301上设有挡板滑轨302，所述挡板滑轨302和扶手滑轨201连通，所述旋转挡板301连接有电磁条303，所述座椅板104上设有电磁块304。

优选的，所述清洁装置4包括清洁伸缩杆401、清洁支板402、下水孔403、挡板404、一次性吸水棉405和湿度传感器406，所述底座101通过清洁伸缩杆401连接有清洁支板402，所述清洁支板402上设有下水孔403、挡板404和湿度传感器406，所述清洁纸板402上表面连接有一次性吸水棉405。

优选的，所述座椅板104侧面对应电磁条303位置处设有电磁块304。

优选的，所述棋子仓203内均布设有至少两个隔板204。

优选的，所述清洁支板402上均布密布设有下水孔403。

具体使用时，儿童坐在座椅板104上，转动旋转挡板301，使电磁条303和电磁块304接触并通电锁死。

使用娱乐功能时，棋盘202扶手滑轨201移动至挡板滑轨302中，到达儿童面前，旋转仓盖205打开，可取用棋子仓203中的棋子，当与其他儿童一起下棋时，滑块支板103沿底座滑轨102移动，带动座椅板104转动，改变儿童面朝向，使其能舒适地进行下棋娱乐。

当需要使用清洁装置4时，可在儿童坐上座椅前，在清洁支板402上铺上一次性吸水棉405，使座椅更加舒适，当湿度传感器406检测到有儿童尿液浸湿一次性吸水棉405时，清洁伸缩杆401缩短，带动清洁支板402向下移动，使一次性吸水棉405脱离与儿童的接触，保证儿童皮肤干燥清洁。

综上，本实用新型实施例具有如下有益效果：设有娱乐装置，棋子仓中放置有多种棋子，儿童可选择喜爱的棋类在棋盘下棋以分散注意力，提高耐心指数，设有锁紧装置，当陪诊大人短暂离开时，可暂时通过电磁条和电磁块将儿童锁紧在座椅中，防止儿童丢失或受伤，还设有清洁装置，用以清洁儿童尿液保证座椅舒适，能极大地改善儿童门诊的候诊环境，辅助提高治疗效果。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
