一种洗手消毒设备的制作方法

本实用新型涉及消毒设备技术领域，尤其涉及一种洗手消毒设备。

背景技术：

当前，城市生活区以及旅游景区等人流量较大的地方都配备有公共厕所，同时不可避免地要配备洗手池、水龙头等传统洗手设备。传统的洗手设备使用方便卫生，已被人们广泛接受，但随着水资源日益紧缺和城市管网、污水系统处理负荷的加大，其存在的问题也日益凸现：(1)大量冲排水的使用造成水资源的严重浪费，尤其是在部分水资源匮乏的旅游景区内，更加剧了水资源匮乏程度；(2)传统的洗手设备要求完善的供水、排污和处理系统，工程耗资巨大； (3)传统洗手设备的供水、排污管路在严寒地区容易发生管道堵塞和破裂。

因此，亟需一种简易实用的免水洗手消毒设备，能够在水资源匮乏的地方使用，且能基本满足人们洗手消毒的要求。

技术实现要素：

本实用新型所要解决的技术问题，在于提供一种简易实用、免水的洗手消毒设备。

本实用新型解决上述技术问题所采用的技术方案是：

本实用新型提供了一种洗手消毒设备，其包括洗手罩、输送管道、酒精盒、泵送单元以及至少一个酒精喷头，所述泵送单元从所述酒精盒内泵吸出酒精经过所述输送管道由所述酒精喷头喷出，所述酒精喷头置于所述洗手罩内。

作为上述技术方案的进一步改进，所述洗手罩内设有用于感知物体的感应单元。

作为上述技术方案的进一步改进，所述感应单元为红外线感应探头或微波感应探头。

作为上述技术方案的进一步改进，所述洗手消毒设备还包括固设于所述洗手罩上方的排气管道以及置于所述排气管道内的排气扇，所述洗手罩的顶面对应所述排气管道的位置设有通风孔。

作为上述技术方案的进一步改进，所述洗手消毒设备还包括控制单元，其接收、分析所述感应单元的信息，并对所述泵送单元和排风扇进行控制。

作为上述技术方案的进一步改进，所述洗手罩内设有均匀布置的四个酒精喷头。

本实用新型的有益效果是：

当手部置于洗手罩内时，通过自动感知或人工主动操作，酒精喷头能向手部喷出定量的酒精，再通过纸巾等擦拭手部即可完成手部的清洗、消毒操作，在水资源匮乏或需要节水的情况下，能够基本满足人们对手部消毒的要求、免水且简单实用。

附图说明

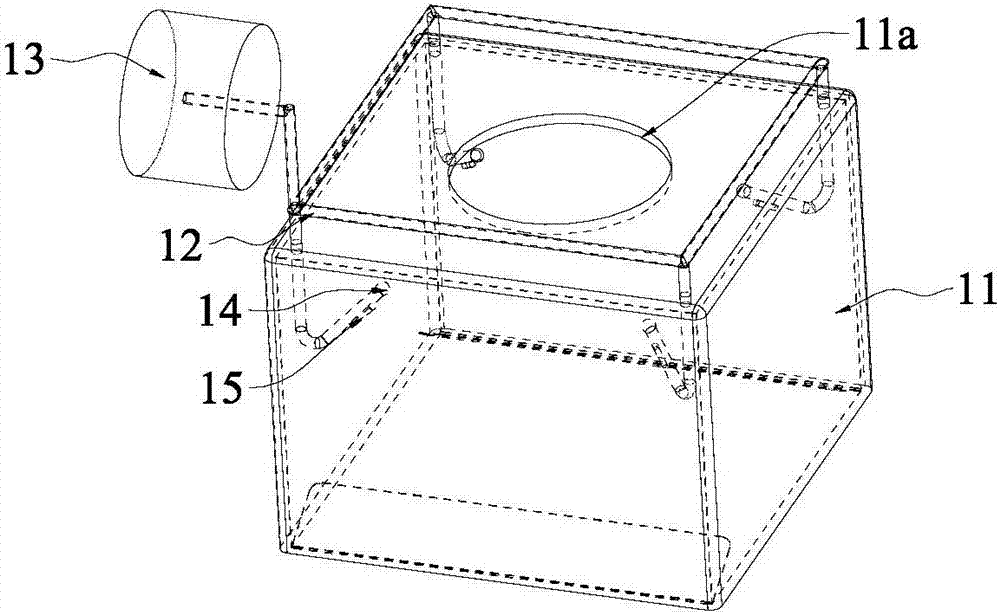

图1是本实用新型洗手消毒设备的整体结构示意图；

图2是本实用新型洗手消毒设备隐藏排气管道与排气扇的结构示意图。

具体实施方式

以下将结合实施例和附图对本实用新型的构思、具体结构及产生的技术效果进行清楚、完整地描述，以充分地理解本实用新型的目的、特征和效果。显然，所描述的实施例只是本实用新型的一部分实施例，而不是全部实施例，基于本实用新型的实施例，本领域的技术人员在不付出创造性劳动的前提下所获得的其他实施例，均属于本实用新型保护的范围。另外，专利中涉及到的所有联接/连接关系，并非单指构件直接相接，而是指可根据具体实施情况，通过添加或减少联接辅件，来组成更优的联接结构。本实用新型中的各个技术特征，在不互相矛盾冲突的前提下可以交互组合。

请一并参照图1和图2，本实用新型洗手消毒装置包括洗手罩11、输送管道12、酒精盒13、酒精喷头14、感应单元15、排气管道16、排气扇17以及控制单元。

泵送单元能够将少量流体精确、微量、均匀地泵吸而出，优选为微型泵，其从酒精盒13内泵吸出酒精经过输送管道12由酒精喷头14喷出。

酒精喷头14置于洗手罩11内，能够将酒精以喷雾状态喷出，以均匀喷洒于手部。酒精喷头14的数量可以根据实际情况灵活设定，本实施例中，洗手罩11为下端开口的正方体状壳体，其四个对角各设有一个酒精喷头14，便于从各个角度对手部进行酒精喷洒。当然，若洗手罩11采用圆柱状的壳体，多个酒精喷头14彼此间距相同角度即可，亦可以达到均匀、多角度喷洒的目的。

感应单元15用于感知洗手罩11内部或下方是否存在物体，优选为红外线感应探头或微波感应探头。在此较佳实施例中，每个酒精喷头14上都对应设有一个感应单元15，以用于提升感应的准确性。当然，采用自动感应单元15只是一种优选的实施方案，也可以通过安装操作按钮的方式来实现洗手消毒设备的主动开启。

排气管道16固设于洗手罩11的上方，排气扇17则置于排气管道16的内部，洗手罩11的顶面对应排气管道16的位置设有通风孔11a。由于酒精具有一定挥发性，当酒精喷头14开始喷洒酒精时，排气扇17即开启并将挥发的酒精气体由排气管道16向上排出。

控制单元用于接收、分析感应单元15的信息，并对泵送单元和排风扇17进行控制。控制单元优选为PLC控制系统，成本低廉且运行的可靠性高。

当有手部伸进本实用新型洗手消毒设备的洗手罩11内部时,感应单元15探测到手部之后,将信号传递至控制单元，控制单元发出指令给泵送单元，泵送单元将酒精盒13内的稀释酒精溶液泵吸而出，再由酒精喷头14将酒精溶液喷洒于手部之上，再经双手的搓洗、纸巾的擦拭即完成洗手消毒过程。单次酒精喷头喷出的酒精量在1毫升以下，而且控制单元也会控制酒精的喷洒频率，保证两次喷洒之间间隔一定的时间，例如半分钟至两分钟的时间间隔。

以上是对本实用新型的较佳实施例进行了具体说明，但本实用新型并不限于所述实施例，熟悉本领域的技术人员在不违背本实用新型精神的前提下还可做出种种的等同变形或替换，这些等同的变形或替换均包含在本申请权利要求所限定的范围内。
