一种心外科用护理架的制作方法

本实用新型涉及医疗器械技术领域，具体为一种心外科用护理架。

背景技术：

外科护理是医院护理的重要组成部分，通常护理人员需要对病人进行换药、清创等常规护理，处置量比较大，护理人员在给病人换药时手里经常需要提着一个托盘，用来携带换药所需的药品和器械。现有的医用托盘和普通盘子形状相似，携带时只能用手端着，当所需的药品较多时携带很不方便；且在对病人进行护理时，往往会为了找合适的位置摆放而浪费时间；此外，护理产生的医疗废弃物也没有很好地进行放置，甚至直接放在护理盘里，待护理完毕后再一并丢弃在垃圾桶里，这样很容易污染护理盘中的其它未用药物或器械。

技术实现要素：

本实用新型的目的在于提供一种心外科用护理架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种心外科用护理架，包括液压升降驱动器、支撑腿、万向轮、驱动连杆和主柜，所述液压升降驱动器与支撑腿固定连接，所述支撑腿安装有万向轮，所述驱动连杆通过第一旋转轴安装在液压升降驱动器上，所述液压升降驱动器上侧固定连接有支撑杆，所述支撑杆上侧固定连接支撑板，所述支撑板上方固定连接有主柜，所示主柜内部安装有第一箱柜和第一连接杆，所述主柜上设置有笔槽和第二箱柜，所述第一连接杆通过第二旋转轴连接有第二连接杆，所述第一连接杆和第二连接杆一侧固定连接有杯托，所述第二连接杆上设置有料斗孔。

优选的，所述支撑杆上安装有挂钩。

优选的，所述第二连接杆上设有杯托，杯托上可放置有杯子。

优选的，所述第二连接杆的末端设有料斗孔，料斗孔上可放置集料斗和塑料袋。

优选的，所述第一连接杆与第二连接杆可回收至主柜中。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，方便实用，该种心外科用护理架通过工作人员将驱动连杆来使液压升降驱动器启动，从而带动支撑杆的升降，工作人员可将患者信息放在挂钩上，方便工作人员查看患者信息，工作人员将一些工具放在主柜内部的第一箱柜和第二箱柜，可以将笔放在笔槽中，使工具整齐摆放，便于工作人员拿放，其中主柜内部的第一连接杆和第二连接杆可以自由展开，节约空间，工作人员可将杯子放入到杯托上，可以将产生的垃圾通过集料斗放入到塑料袋中，具有良好的使用价值。

附图说明

图1为本实用新型结构示意图；

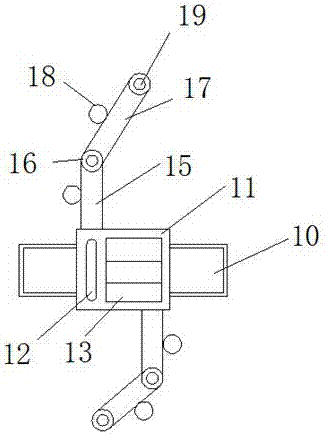

图2为本实用新型结构局部1示意图；

图3为本实用新型结构局部2示意图；

图中：1 液压升降驱动器、2 支撑腿、3 万向轮、4 第一旋转轴、5 驱动连杆、6 挂钩、7 支撑杆、8 集料斗、9 支撑板、10 第一箱柜、11 主柜、12 笔槽、13 第二箱柜、14 塑料袋、15 第一连接杆、16 第二旋转轴、17 第二连接杆、18 杯托、19 料斗孔、20 杯子。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种心外科用护理架，包括液压升降驱动器1、支撑腿2、万向轮3、驱动连杆5和主柜11，所述液压升降驱动器1与支撑腿2固定连接，所述支撑腿2安装有万向轮3，所述驱动连杆5通过第一旋转轴4安装在液压升降驱动器1上，所述液压升降驱动器1上侧固定连接有支撑杆7，所述支撑杆7上安装有挂钩6，便于放置患者信息，所述支撑杆7上侧固定连接支撑板9，所述支撑板9上方固定连接有主柜11，所示主柜11内部安装有第一箱柜10和第一连接杆15，所述主柜11上设置有笔槽12和第二箱柜13，所述第一连接杆15通过第二旋转轴16连接有第二连接杆17，所述第一连接杆15与第二连接杆17可回收至主柜11中，节约空间资源，所述第一连接杆15和第二连接杆17一侧固定连接有杯托18，所述杯托18上可放置有杯子20，方便拿放，所述第二连接杆17上设置有料斗孔19，所述料斗孔19上可放置集料斗8和塑料袋14，便于放置和回收垃圾。

工作原理：该种心外科用护理架在使用时，工作人员通过驱动连杆5来使液压升降驱动器1启动，从而带动支撑杆7的升降，工作人员可将患者信息放在挂钩6上，工作人员将一些工具放在主柜11内部的第一箱柜10和第二箱柜13，可以将笔放在笔槽12中，其中主柜内部的第一连接杆15和第二连接杆17可以自由展开，工作人员可将杯子20放入到杯托18上，可以将产生的垃圾通过集料斗8放入到塑料袋14中，方便实用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
