犬只控位保定杆的制作方法

本实用新型公开了一种兽用器械，具体涉及一种犬只控位保定杆。

背景技术：

在宠物诊疗过程中，需要对犬进行保定，防止对人造成伤害。目前，现有对犬只保定的装置较为复杂，存在操作不便，费事费力等缺点。因此寻求一种结构简单，操作简便，节约时间精力的犬只控位保定杆成为广大一线兽医师的热切期望。

技术实现要素：

本实用新型的目的是针对现有对犬只保定的装置较为复杂，存在操作不便，费事费力等不足。因此寻求一种结构简单，操作简便，节约时间精力的犬只控位保定杆。

为实现上述目的，本实用新型采用的技术方案是：犬只控位保定杆，包括空心杆、拉杆、钳体。

本实用新型是通过以下技术手段实现，犬只控位保定杆，其特征在于设置多个独立的长螺钉和短螺钉，所述空心杆设置为多节，且能够进行连接，所述空心杆前部设置两个平行的弧形板，所述空心杆后部设置一手柄，所述手柄前段设置一开口槽，所述开口槽上设置多个与开口槽垂直的卡槽，所述空心杆内设置一拉杆，所述拉杆设置为多节，且能够进行连接，所述拉杆前部设置接板和连接板，所述接板上设置一接板孔，所述接板通过短螺钉、接板孔固定于连接板上，所述拉杆后部设置螺孔，所述拉柄可固定于螺孔内，所述拉柄可在开口槽内前后滑动，所述拉柄可控制拉杆在空心杆内前后移动，所述连接板上下均连接一钳体。

进一步的，所述空心杆各节前后均设置相同的螺纹孔和螺纹柱，所述空心杆各节通过螺纹柱、螺纹孔相连接。

进一步的，所述拉杆各节前后均设置相同的螺旋孔和螺旋柱，所述拉杆各节通过螺旋柱、螺旋孔相连接。

进一步的，所述连接板上下各设置一个相同的连接孔，所述钳体后部设置两个安装孔，所述钳体可通过连接孔、安装孔、短螺钉安装于连接板上。

进一步的，所述弧形板两端均设置一弧形孔，所述钳体可通过安装孔、弧形孔、长螺钉组合活动固定于弧形板上。

进一步的，所述拉柄和手柄上均设置防滑胶套。

进一步的，所述犬只控位保定杆整体利用不锈钢材料制备而成。

本发明的有益技术效果是：本实用新型提供的犬只控位保定杆，设置空心杆与拉杆，能够灵活调节保定杆的实际工作长度且便于携带；设置钳体，能够使犬只能够被夹持住；设置多个卡槽，可控制夹持大小与稳定；设置螺孔，使拉柄能够固定在拉杆上；设置连接板和弧形板，能够控制钳体的开合。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

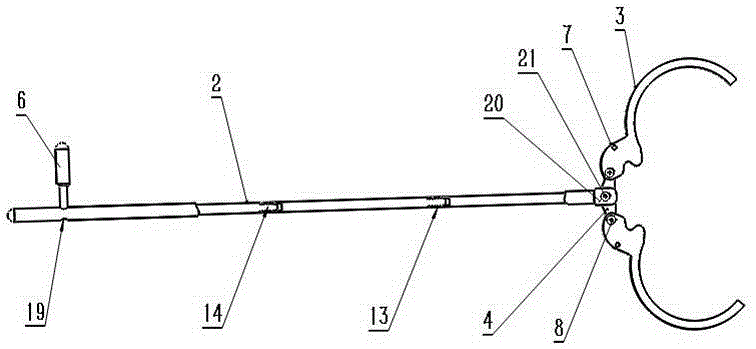

图1是本实用新型的整体结构示意图，图2是拉杆和钳体的结构示意图，图3是空心杆的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型附加的方面和优点将在下面的描述中部分给出，这些将从下面的描述中变得明显，或通过本实用新型的实践了解到。

如图1-3所示，解决背景技术中的问题，犬只控位保定杆，包括空心杆1、拉杆2、钳体3，在于设置多个独立的长螺钉11和短螺钉12，空心杆1设置为多节，且能够进行连接，空心杆1前部设置两个平行的弧形板9，空心杆1后部设置一手柄5，所述空心杆1上设置一开口槽17，开口槽17上设置多个与开口槽垂直的卡槽18，空心杆1内设置一拉杆2，拉杆2设置为多节，且能够进行连接，拉杆2前部设置接板20和连接板4，接板20上设置一接板孔21，接板20通过短螺钉11、接板孔21固定于连接板4上，拉杆2后部设置螺孔19，拉柄6可固定于螺孔19内，拉柄6可在开口槽17内前后滑动，拉柄6可控制拉杆2在空心杆1内前后移动，连接板4上下均连接一钳体3。

本实用新型中，为了方便空心杆1连接，空心杆1各节前后均设置相同的螺纹孔15和螺纹柱16，空心杆各节通过螺纹柱16、螺纹孔15相连接。

本实用新型中，为了方便拉杆2连接，拉杆2各节前后均设置相同的螺旋孔13和螺旋柱14，所述拉杆2各节通过螺旋柱14、螺旋孔13相连接。

本实用新型中，为了方便钳体3和连接板4连接，连接板4上下各设置一个相同的连接孔8，钳体3后部设置两个安装孔7，钳体可通过连接孔8、安装孔7、短螺钉11安装于连接板4上。

本实用新型中，为了方便钳体3和弧形板9连接，弧形板9两端均设置一弧形孔10，钳体可通过安装孔7、弧形孔10、长螺钉12组合活动固定于弧形板9上。

本实用新型中，为了在手持控位杆时不易滑脱，拉柄6和手柄5上均设置防滑胶套。

本实用新型的犬只控位保定杆利用不锈钢材料制备而成，可延长使用寿命。

本实用新型中，当需要使用犬只控位保定杆时，一只手握住手柄，另一只手握住拉柄，利用拉柄将钳体夹持住犬颈部，控制好松紧度后，将拉柄卡入卡槽；当需要解除对犬只的保定时，将拉柄滑入开口槽内，再利用拉柄控制拉杆松开钳体；具有结构简单、使用方便、便于携带的特点。

本技术领域技术人员可以理解，除非另外定义，这里使用的所有术语(包括技术术语和科学术语)具有与本实用新型所属领域中的普通技术人员的一般理解相同的意义。还应该理解的是，诸如通用字典中定义的那些术语应该被理解为具有与现有技术的上下文中的意义一致的意义，并且除非像这里一样定义，不会用理想化或过于正式的含义来解释。

本领域普通技术人员可以理解：实施例中的装置中的部件可以按照实施例描述分布于实施例的装置中，也可以进行相应变化位于不同于本实施例的一个或多个装置中。

最后所应说明的是：以上实施例仅用以说明而非限制本实用新型的技术方案，尽管参照上述实施例对本实用新型进行了详细说明，本领域的普通技术人员应该理解：依然可以对本实用新型进行修改或者等同替换，而不脱离本实用新型的精神和范围的任何修改或局部替换，其均应涵盖在本实用新型的权利要求范围当中。
