医疗针具收纳盒的制作方法

本实用新型涉及一种医疗收纳器具，尤其是一种医疗针具收纳盒。

背景技术：

随着手术流程的规范化，对手术中的相关器械进行收档整理逐渐普遍。现有的相关器械的收整中，对于手术用针具等细小部件的收纳往往直接将其放入收纳盒中，然而，其无法对于不同手术步骤的针具加以区别，致使后续查看过程中有诸多不便。

技术实现要素：

本实用新型要解决的技术问题是提供一种医疗针具收纳盒，其可对医疗手术过程中使用后的针具进行统一的收纳与密封保存，同时为针具在保存过程中提供良好的稳定性。

为解决上述技术问题，本实用新型涉及一种医疗针具收纳盒，其包括有盒体，盒体之上设置有端盖；所述盒体内部设置有针具放置层，其由海绵构成，针具放置层之上设置有多个用于放置针具的标示区域；所述针具放置层与盒体的底端面之间设置有针具吸附层，其采用磁性材料构成。

作为本实用新型的一种改进，所述针具吸附层的上端面设置有多个彼此平行的针具吸附端块，每一个针具吸附端块之中至少包含有一个在竖直方向上延伸的针具吸附端面。采用上述设计，其可通过针具吸附端块与针具吸附端面的设置，使得针具插入至针具吸附层时，与磁性材料之间的接触面积得以增加，从而致使针具的牢固性得以改善。

作为本实用新型的一种改进，所述针具吸附端面的高度至少为针具放置层高度的1/2；所述针具吸附层之中，针具吸附端面与针具吸附层的相交位置设置有沿竖直方向向下延伸的针具吸附槽体，所述吸附槽体的宽度至多为2毫米。采用上述设计，其可通过针具吸附层的结构使得针具吸附端面与针具之间的接触面积得以进一步的改善；同时，其可通过针具吸附槽体的设置，使得针具可延伸至槽体内部，从而使得针具可受到各个方向的支撑，进而使其稳定性达到最佳。

作为本实用新型的一种改进，所述针具放置层之中，每一个针具吸附端面子针具放置层上端面的投影位置中均设置有平行于针具吸附端面进行延伸的吸附标示线。采用上述设计，其可通过吸附标示线的设置便于工作人员进一步的确定针具的插入位置。

采用上述技术方案的医疗针具收纳盒，其可在医务人员使用完相关针具后，通过针具放置层将针具插入，插入后的针具端部与针具吸附层相接触，从而使得针具在磁性作用下吸附于针具吸附层之上，进而在对针具实现密封保存的同时，使得其在保存过程中的稳定性亦得以改善。

附图说明

图1为本实用新型示意图；

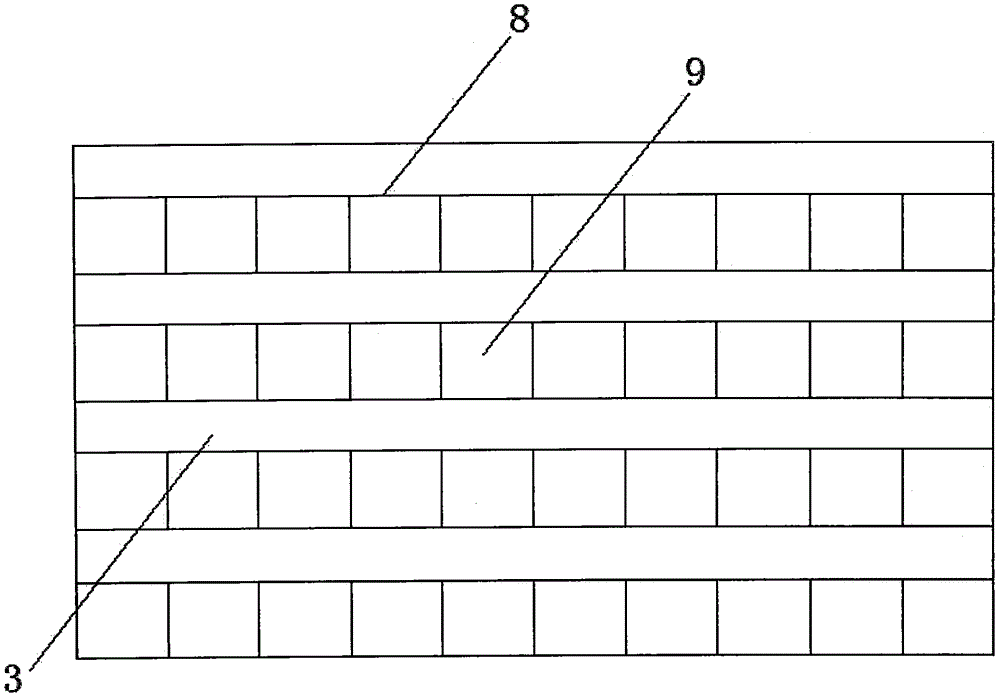

图2为本实用新型中针具放置区上端面示意图；

附图标记列表：

1-盒体、2-端盖、3-针具放置层、4-针具吸附层、5-针具吸附端块、6-针具吸附端面、7-针具吸附槽体、8-吸附标示线、9-标示区域。

具体实施方式

下面结合具体实施方式，进一步阐明本实用新型，应理解下述具体实施方式仅用于说明本实用新型而不用于限制本实用新型的范围。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

实施例1

如图1与图2所示的一种医疗针具收纳盒，其包括有盒体1，盒体1之上设置有端盖2；所述盒体1内部设置有针具放置层3，其由海绵构成，针具放置层3之上设置有多个用于放置针具的标示区域9；所述针具放置层3与盒体1的底端面之间设置有针具吸附层4，其采用磁性材料构成。

作为本实用新型的一种改进，所述针具吸附层4的上端面设置有多个彼此平行的针具吸附端块5，每一个针具吸附端块5之中包含有两个在竖直方向上延伸的针具吸附端面6。采用上述设计，其可通过针具吸附端块与针具吸附端面的设置，使得针具插入至针具吸附层时，与磁性材料之间的接触面积得以增加，从而致使针具的牢固性得以改善。

作为本实用新型的一种改进，所述针具吸附端面6的高度为针具放置层3高度的1/2；所述针具吸附层4之中，针具吸附端面6与针具吸附层4的相交位置设置有沿竖直方向向下延伸的针具吸附槽体7，所述吸附槽体的宽度为1毫米。采用上述设计，其可通过针具吸附层的结构使得针具吸附端面与针具之间的接触面积得以进一步的改善；同时，其可通过针具吸附槽体的设置，使得针具可延伸至槽体内部，从而使得针具可受到各个方向的支撑，进而使其稳定性达到最佳。

作为本实用新型的一种改进，所述针具放置层3之中，每一个针具吸附端面6于针具放置层3上端面的投影位置中均设置有平行于针具吸附端面6进行延伸的吸附标示线8。采用上述设计，其可通过吸附标示线的设置便于工作人员进一步的确定针具的插入位置。

采用上述技术方案的医疗针具收纳盒，其可在医务人员使用完相关针具后，通过针具放置层将针具插入，插入后的针具端部与针具吸附层相接触，从而使得针具在磁性作用下吸附于针具吸附层之上，进而在对针具实现密封保存的同时，使得其在保存过程中的稳定性亦得以改善。
