一种实验蛙板的固定操作装置的制作方法

本实用新型属于生物实验设备技术领域，涉及一种蛙实验固定板。

背景技术：

蟾蜍等蛙类实验，需要蛙实验固定板；传统蟾蜍等蛙类实验的蛙实验固定板使用蛙钉固定，在分离组织时，铁器碰触神经会产生电位差，使得实验结果不准确；根据实验要求规定，蛙带皮肤时使用木质蛙板、剥离皮肤时使用有机玻璃蛙板，在传统实验过程中，经常交替使用，反复更换；有机玻璃蛙板需要胶塞来固定蛙钉，使得实验步骤繁琐，实验台面不整洁。

虽然大部分蟾蜍等蛙类实验，需要先进行毁髓再进行实验，但因蟾蜍皮肤分泌粘液及毁髓不完全等原因，经常出现蟾蜍在蛙实验固定板上固定不牢固，实验做到一半，蟾蜍脱离固定装置。

因此在医学实验设备技术领域需要一种有效固定实验动物且提高实验效率与准确率的装置。

技术实现要素：

本实用新型公开了一种实验蛙板的固定操作装置，以解决现有技术中实验步骤繁琐，实验台面不整洁、实验效率与准确率低；固定可靠性差等问题。

本实用新型包括螺丝旋钮、木质操作台、流液孔、移动槽、移动尺、有机玻璃操作台；木质操作台与有机玻璃操作台紧固连接；木质操作台与有机玻璃操作台的中心处具有通透的流液孔；木质操作台与有机玻璃操作台的四角处分别具有移动槽；木质操作台与有机玻璃操作台的四角处移动槽；呈中心向四个角发散状布置结构；移动尺与移动槽滑动配合；螺丝旋钮与移动尺螺旋配合，螺丝旋钮可螺旋调节，进行向木质操作台压紧或松开的上下运动；通透的流液孔，可有效地把实验过程中产生的体液及实验液流出。

本实用新型还包括有机玻璃防滑垫；有机玻璃防滑垫安装在有机玻璃操作台四角处的移动槽中部，移动尺的下方。

本实用新型还包括防滑脚垫；在木质操作台与有机玻璃操作台四角上均安装防滑脚垫；可有效地预防实验过程中因过多的液体而造成蛙实验固定板的滑动。

在实验操作过程中，蟾蜍或者其他蛙类将四只足分别伸入移动尺内，调整移动尺位置，确保蟾蜍或者其他蛙类充分暴露实验位置，将移动尺上方螺丝旋钮下旋，将四足紧紧固定。有机玻璃操作台上镶嵌有机玻璃防滑垫，用来防止蛙足在固定时滑动。

本实用新型积极效果在于：代替传统实验用具蛙钉，采用木质、有机玻璃合二为一的双面操作台，加上可移动树脂卡尺、树脂螺丝钉进行固定，解决了动物在实验过程中脱钩、铁器影响实验结果、频繁更换实验用具的问题，新型蛙板中间带有孔洞，实验过程中多余液体可自行漏出，蛙板双面均带有防滑胶皮垫，防止实验过程中蛙板移动，保证实验正常进行。

附图说明

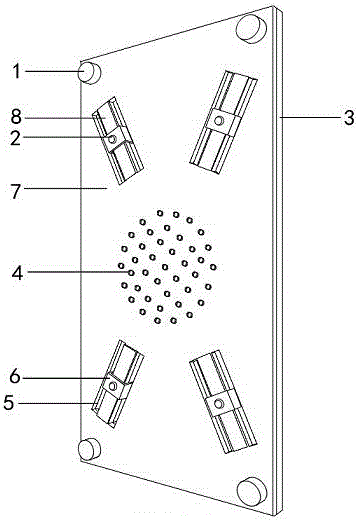

图1为本实用新型结构正面轴侧示意图；

图2为本实用新型结构背面轴侧示意图；

图中：1防滑脚垫、2螺丝旋钮、3木质操作台、4流液孔、5移动槽、6移动尺、7有机玻璃操作台、8有机玻璃防滑垫。

具体实施方式

以下结合附图详细说明本实用新型的一个实施例。

本实用新型实施例如图1、图2所示，包括防滑脚垫1、螺丝旋钮2、木质操作台3、流液孔4、移动槽5、移动尺6、有机玻璃操作台7、有机玻璃防滑垫8；木质操作台3与有机玻璃操作台7紧固连接；木质操作台3与有机玻璃操作台7的中心处具有流液孔4，通透的流液孔4，可有效地把实验过程中产生的体液及实验液流出；在木质操作台3与有机玻璃操作台7上均安装防滑脚垫1；可有效地预防实验过程中因过多的液体而造成蛙实验固定板的滑动；木质操作台3与有机玻璃操作台7的四角处分别具有移动槽5；四角处移动槽5呈中心向四个角发散状布置结构；移动尺6与移动槽5滑动配合；螺丝旋钮2与移动尺6螺旋配合，螺丝旋钮2可螺旋调节，进行向木质操作台3压紧或松开的上下运动；有机玻璃防滑垫8安装在有机玻璃操作台7四角处的移动槽5中部，移动尺6的下方。

在实验操作过程中，蟾蜍或者其他蛙类将四只足分别伸入移动尺6内，调整移动尺6位置，确保蟾蜍或者其他蛙类充分暴露实验位置，将移动尺6上方螺丝旋钮2下旋，将四足紧紧固定。有机玻璃操作台7上镶嵌有机玻璃防滑垫8，用来防止蛙足在固定时滑动。
