一种超声医学科用B超探头消毒支架的制作方法

本实用新型涉及医学器械技术领域，尤其是一种超声医学科用B超探头消毒支架。

背景技术：

超声医学是超声学与医学结合、或超声技术应用于医学各部门而形成的学科。主要包括超声在基础医学、临床医学、卫生学及其他医学领域中的研究与应用。该学科正随着超声检测与超声处理的发展在不断发展。例如超声成象技术的成就很快被应用到超声医学中。

B超诊断仪是一种适应范围十分广泛，而且又特别安全的疾病检测设备。探头是B超诊断仪的重要部件，在检查过程中探头要通过耦合剂直接与患者的皮肤接触，当冬季的时候，由于探头的气温较低，在接触病人皮肤的时候就会对受检者的神经系统造成刺激，容易使患者产生神经肌肉和呼吸系统的改变，有时就会导致检测结果不准确，另外就是探头不经常消毒即反复使用，容易引起交叉感染。目前对B超探头消毒多采用擦拭、清洁浸泡或者用膜隔离载或者使用具有消毒作用的耦合剂，但是这些方法都存在各自的缺陷，或者消毒不彻底或者使用成本高且操作繁琐，从而给医务人员增加了极大的工作难度。

技术实现要素：

本实用新型要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种超声医学科用B超探头消毒支架，解决B超探头消毒操作繁琐的问题。

本实用新型解决其技术问题所采用的技术方案是：一种超声医学科用B超探头消毒支架，包括壳体，所述的壳体内部包括存放仓、位于存放仓右侧的消毒仓和位于消毒仓右侧的清理仓，所述的存放仓内底面固定连接有电源装置，所述的电源装置上表面固定连接有控制器，所述的控制器上方设置有紫外线灯管，所述的壳体正、反侧壁对应存放仓位置均固定连接有悬挂凸条，所述的消毒仓底端固定连接有用于存放酒精溶液的储液罐，所述的储液罐上方固定连接有擦拭条固定架，所述的擦拭条固定架内设置有擦拭条，所述的擦拭条底端穿过储液罐上表面伸入储液罐内部，所述的清理仓底部设置有污物盒，所述的污物盒上方固定连接有清理条固定架，所述的清理条固定架内设置有清理条，所述的污物盒上表面右端开设有排污口。

作为优选方案，所述的擦拭条固定架和清理条固定架为“U”字形结构。

作为优选方案，所述的擦拭条和清理条均由海绵材料制成。

作为优选方案，所述的壳体为PV材料制成。

作为优选方案，所述的壳体左侧壁对应电源装置固定连接有充电接口。

作为优选方案，所述的壳体反面侧壁对应储液罐开设有加液口。

本实用新型的有益效果是，本实用新型的一种超声医学科用B超探头消毒支架，通过设置存放仓、消毒仓和清理仓实现了对探头进行耦合剂清理、消毒和存放的功能，有效避细菌滋生和交叉感染的情况发生，减轻医务工作人员的工作负担。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

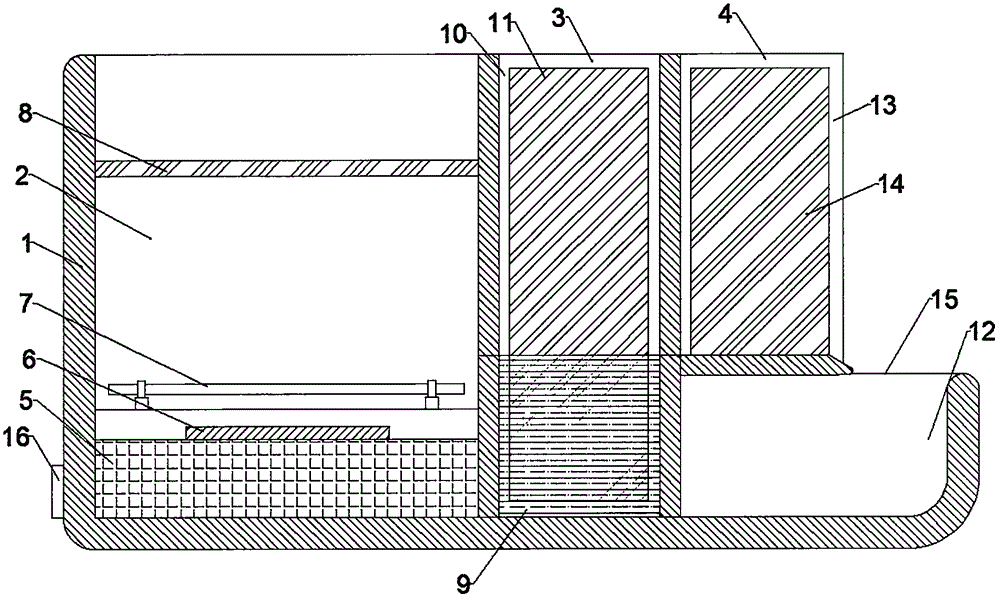

图1是本实用新型的结构示意图。

图2是本实用新型的右视图。

图中：1.壳体，2.存放仓，3.消毒仓，4.清理仓，5.电源装置，6.控制器，7.紫外线灯管，8.悬挂凸条，9.储液罐，10.擦拭条固定架，11.擦拭条，12.污物盒，13.清理条固定架，14.清理条，15.排污口，16.充电接口，17.加液口。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

图1和图2所示的一种超声医学科用B超探头消毒支架，包括壳体1，壳体1内部包括存放仓2、位于存放仓2右侧的消毒仓3和位于消毒仓3右侧的清理仓4，存放仓2内底面固定连接有电源装置5，电源装置5上表面固定连接有控制器6，控制器6上方设置有紫外线灯管7，壳体1正、反侧壁对应存放仓2位置均固定连接有悬挂凸条8，消毒仓3底端固定连接有用于存放酒精溶液的储液罐9，储液罐9上方固定连接有擦拭条固定架10，擦拭条固定架10内设置有擦拭条11，擦拭条11底端穿过储液罐9上表面伸入储液罐9内部，清理仓4底部设置有污物盒12，污物盒12上方固定连接有清理条固定架13，清理条固定架13内设置有清理条14，污物盒12上表面右端开设有排污口15。

实施例1：在B超室使用消毒支架时，一种超声医学科用B超探头消毒支架，包括壳体1，壳体1内部包括存放仓2、位于存放仓2右侧的消毒仓3和位于消毒仓3右侧的清理仓4，存放仓2内底面固定连接有电源装置5，电源装置5上表面固定连接有控制器6，控制器6上方设置有紫外线灯管7，壳体1正、反侧壁对应存放仓2位置均固定连接有悬挂凸条8，消毒仓3底端固定连接有用于存放酒精溶液的储液罐9，储液罐9上方固定连接有擦拭条固定架10，擦拭条固定架10内设置有擦拭条11，擦拭条11底端穿过储液罐9上表面伸入储液罐9内部，清理仓4底部设置有污物盒12，污物盒12上方固定连接有清理条固定架13，清理条固定架13内设置有清理条14，污物盒12上表面右端开设有排污口15。

擦拭条固定架10和清理条固定架13为“U”字形结构，擦拭条11和清理条14均由海绵材料制成，壳体1为PV材料制成，壳体1左侧壁对应电源装置5固定连接有充电接口16，壳体1反面侧壁对应储液罐9开设有加液口17。

将探头由右侧插入清理条固定架13，清理条14将探头上的耦合剂擦拭，多余的耦合剂落入污物盒12，擦拭条14下端没入储液罐9的酒精内，探头经过消毒仓3时，擦拭条11擦拭探头，经行酒精消毒，探头进入存放仓2时被悬挂凸条8架起，紫外线灯管7点亮进行消毒。

实施例2：不使用时，一种超声医学科用B超探头消毒支架，包括壳体1，壳体1内部包括存放仓2、位于存放仓2右侧的消毒仓3和位于消毒仓3右侧的清理仓4，存放仓2内底面固定连接有电源装置5，电源装置5上表面固定连接有控制器6，控制器6上方设置有紫外线灯管7，壳体1正、反侧壁对应存放仓2位置均固定连接有悬挂凸条8，消毒仓3底端固定连接有用于存放酒精溶液的储液罐9，储液罐9上方固定连接有擦拭条固定架10，擦拭条固定架10内设置有擦拭条11，擦拭条11底端穿过储液罐9上表面伸入储液罐9内部，清理仓4底部设置有污物盒12，污物盒12上方固定连接有清理条固定架13，清理条固定架13内设置有清理条14，污物盒12上表面右端开设有排污口15。

擦拭条固定架10和清理条固定架13为“U”字形结构，擦拭条11和清理条14均由海绵材料制成，壳体1为PV材料制成，壳体1左侧壁对应电源装置5固定连接有充电接口16，壳体1反面侧壁对应储液罐9开设有加液口17。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
