一种新型四肢消毒悬挂架的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种新型四肢消毒悬挂架。

背景技术：

目前，在进行四肢消毒时，将病人肢体抬高以便于消毒人员能顺利完成，而消毒铺巾工作已成为一项必不可少的体力劳动。传统的做法是采用人力抬起患肢，由于处于麻醉状态的肢体完全需要外力来支撑，抬患肢的人往往会非常吃力，而消毒铺巾的人为了早点“解放”抬腿的人，就难免要很匆忙地完成这项工作，使消毒范围不够全面的几率大大增加。

技术实现要素：

本实用新型的目的是为了克服上述技术缺点提供一种新型四肢消毒悬挂架。

本实用新型解决技术问题采用的技术方案为：一种新型四肢消毒悬挂架，包括工作台和底座，所述工作台和底座通过伸缩杆连接；所述工作台内设置有下直角管，所述下直角管内设置有上直角管，所述上直角管顶端设置有三个定位隔挡，所述定位隔挡上设置有悬挂带；所述工作台上设置有消毒池，所述消毒池底部设置有漏水管，所述漏水管上连接设置有排水管。

所述悬挂带上设置有固定扣。

所述伸缩杆一侧设置有垃圾桶，所述垃圾桶底部设置于底座上。

所述排水管另一端设置于垃圾桶内。

所述工作台和下直角管通过固定螺栓相连。

所述下直角管一侧设置有调节螺母，所述下直角管和上直角管通过调节螺母固定连接。

所述伸缩杆和底座连接处设置有压力块，所述底座底端设置有万向轮。

本实用新型所具有的有益效果是：

本实用新型结构简单合理，成本低，操作方便，节省人力，可一次性完成肢体的消毒工作，消毒全面，使用效果好，极大地减轻了医务人员的劳动强度，提高了手术效率和操作的精度；另外，本实用新型对下肢骨折病人的患肢还有一定的牵引作用，可广泛普及至各级医院使用。

附图说明

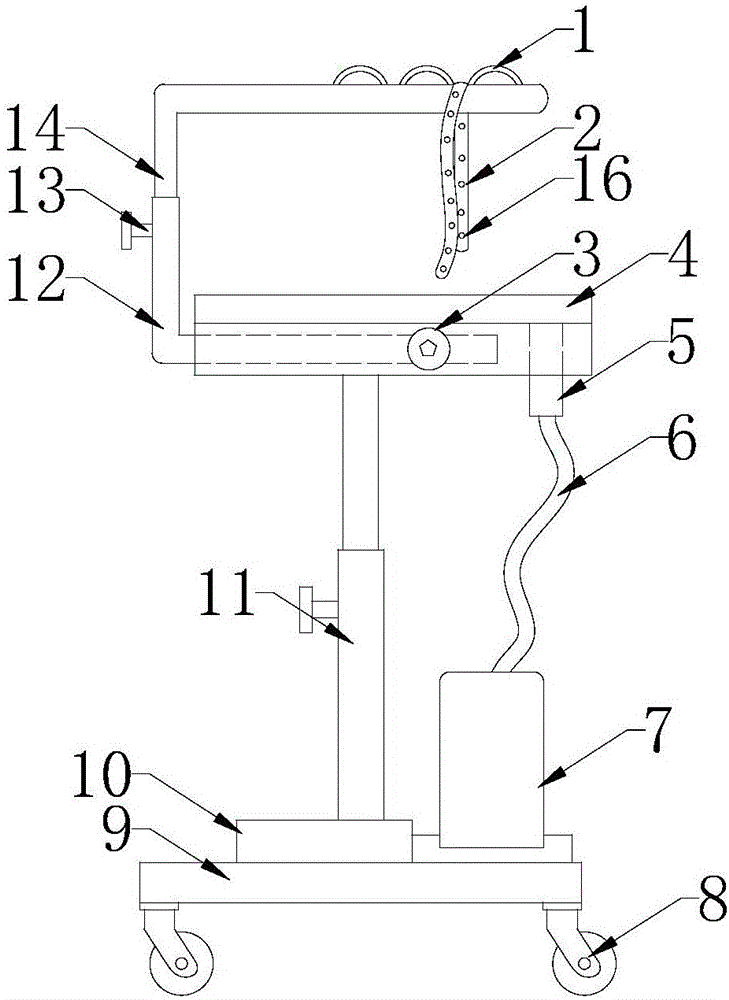

附图1为本实用新型的结构示意图。

附图2为本实用新型工作台的俯视图。

具体实施方式

下面结合附图1与附图2对本实用新型做以下详细说明。

如图1与图2所示，本实用新型包括工作台4和底座9，所述工作台4和底座9通过伸缩杆11连接；所述工作台4内设置有下直角管12，所述下直角管12内设置有上直角管14，所述上直角管14顶端设置有三个定位隔挡1，所述定位隔挡1上设置有悬挂带2；所述工作台4上设置有消毒池15，所述消毒池15底部设置有漏水管5，所述漏水管5上连接设置有排水管6；所述悬挂带2上设置有固定扣16；所述伸缩杆11一侧设置有垃圾桶7，所述垃圾桶7底部设置于底座9上；所述排水管6另一端设置于垃圾桶7内；所述工作台4和下直角管12通过固定螺栓3相连；所述下直角管12一侧设置有调节螺母13，所述下直角管12和上直角管14通过调节螺母13固定连接；所述伸缩杆11和底座9连接处设置有压力块10，所述底座9底端设置有万向轮8。

在进行四肢消毒时，将上直角管14通过调节螺母13调至与病床差不多高度，也可通过伸缩杆11调节高度，将悬挂带2调节至合适定位隔挡1处，扣紧固定16，将患肢进行悬挂，压力块10可增强本实用新型稳定性，对准消毒池15进行消毒，消毒液通过漏水管5和排水管6进入到垃圾桶7内，垃圾桶7满后取下更换。
