男科取精器的制作方法

文档序号:11066509阅读:2672来源:国知局
男科取精器的制造方法与工艺

本实用新型涉及医疗器械,具体涉及一种男科取精器。



背景技术:

根据有关资料的不完全统计,我国平均每8对夫妻中就有一对遭遇生育困境,不孕不育人群比例从上世纪70年代的1%-2%,上升至今天的10%-15%,30年增长10倍左右。全科男科专家的发布的数据统计显示,近五十年来全球男性的精子数量和质量下降了一半。世界卫生组织预测,继心脑血管病和肿瘤之后,不孕不育将成为威胁人类健康的第三大疾病。

在临床医学中,精液分析是判断和评估男性生育能力最基本和最主要的检验方法。要进行精液分析,必须首先取得精液,目前使用采集装置大都是手动采集或人工用手刺激来采集,既不人性化,使用者也存在一定心理障碍,接受程度低。为此人们发明了取精器,但现有的取精器,基本分为手动式和电动式,但无论是手动式或电动式,基本上都是通过设有阴茎通道的软胶体对阴茎进行摩擦,仿真阴道的活动刺激进行取精,但这种直接的摩擦对个别人群反而产生不适感,而且摩擦会对人体皮肤造成不必要的伤害。有报告显示人工用手采集的取精效率和效果最佳,但也存在卫生的问题。因此急需一种安全可靠,且仿真手工采集的男科取精器。



技术实现要素:

本实用新型旨在提供一种仿真手工刺激、安全可靠、使用方便的 男科取精器。

为了达到上述的目的,本实用新型提供如下的技术方案:

男科取精器,包括外壳和设置在外壳内部的软胶体、驱动电机、驱动电源、往复传动机构、导轨、滑动底座、捆索;所述的软胶体为圆柱状,其轴心位置设有末端闭合的阴茎通道;所述的导轨设置在软胶体外侧且导轨方向与软胶体轴线方向一致;所述的滑动底座滑动安装在导轨上且通过往复传动机构与驱动电机连接,所述的滑动底座上设有至少一条捆索;所述的捆索的一端连接所述的滑动底座,其另一端绕过软胶体外周后与滑动底座连接,捆索可调节对软胶体的捆绑松紧度;驱动电源连接驱动电机,驱动电机带动往复传动机构使滑动底座在导轨上实现往复运动,捆索被滑动底座带动在软胶体外进行往复拨动。

作为方案一的改进,所述的捆索上均匀分布有多个滚子。

作为方案二的改进,所述的滚子为滚珠。

作为方案一的改进,所述的往复传动机构包括转动臂和设置在滑动底座一端的传动槽;所述的传动槽为直槽,其方向与所述的软胶体轴向方向垂直;所述的转动臂一端与驱动电机的转轴连接,其另一端通过垂直设置在转动臂上的滑套连接滑动底座的传动槽,所述的滑套在传动槽上往复运动。

作为方案一的改进,所述的取精器还包括变速齿轮箱,所述的变速齿轮箱设在驱动电机与往复传动机构之间。

作为方案一的改进,所述的取精器还包括连接驱动电源与驱动电 机的PCB控制板,所述的PCB控制板上设有按钮,所述的外壳上设有与按钮配合的按键,所述的按钮与外壳的按键连接。

作为方案一的改进,所述的软胶体在阴茎通道的开口的一端径向凸出防脱机构,所述的防脱机构外周形状与外壳的开口形状相似,所述的防脱机构与外壳开口卡合连接,所述的软胶体的阴茎通道的开口朝向外壳的外侧。

作为方案一至方案七的改进,所述的取精器还包括保护盖。

本实用新型具有以下有益效果:

1.仿真手部取精的刺激,增加取精成功率。

2.采用间接按摩刺激的方式,降低对人体的伤害。

3.使用方便,结构简单,适合大范围推广应用。

附图说明

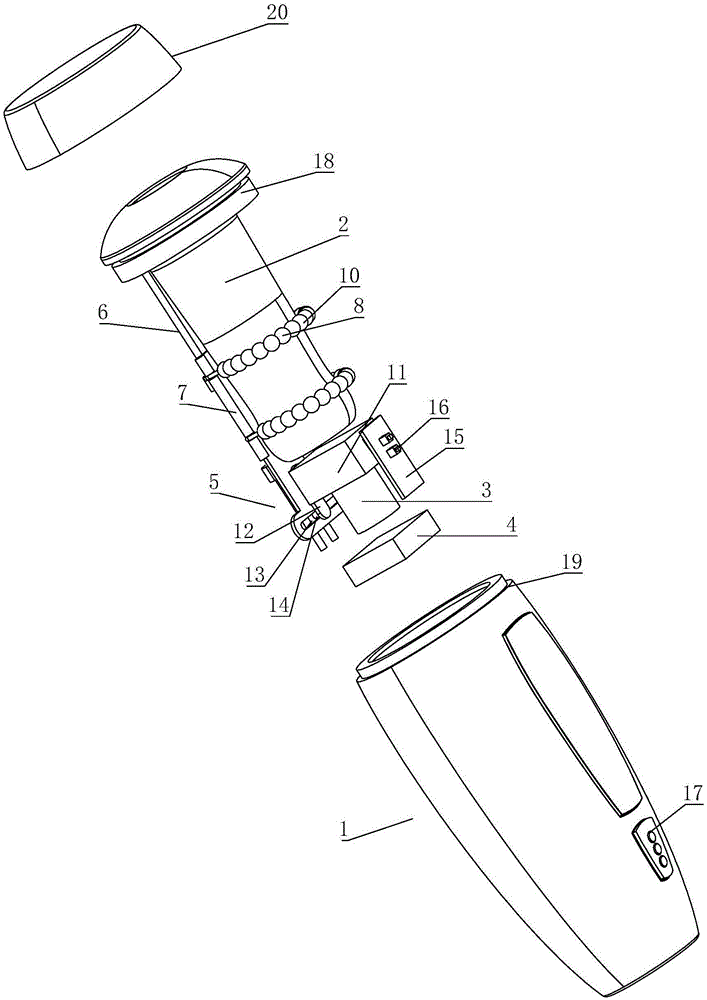

图1为本实用新型的立体分解示意图;

图2为本实用新型的剖面示意图;

图3为本实用新型的内部结构立体示意图。

具体实施方式

下面,结合附图以及具体实施方式,对本实用新型做进一步描述:

如图1至图3所示,男科取精器,包括外壳1和设置在外壳1内部的软胶体2、驱动电机3、驱动电源4、往复传动机构5、导轨6、滑动底座7、捆索8;所述的软胶体2为圆柱状,其轴心位置设有末端闭合的阴茎通道9;所述的导轨6设置在软胶体2外侧且导轨6方向与软胶体2轴线方向一致;所述的滑动底座7滑动安装在导轨6上 且通过往复传动机构5与驱动电机3连接,所述的滑动底座7上设有两条捆索8;所述的捆索8的一端固定连接所述的滑动底座7,其另一端绕过软胶体2外周后再与滑动底座7活动连接,捆索8可调节对软胶体2的捆绑松紧度;驱动电源4连接驱动电机3,驱动电机3带动往复传动机构5使滑动底座7在导轨6上实现往复运动,捆索8被滑动底座7带动在软胶体2外进行往复拨动。所述的捆索8上均匀分布有多个滚珠10。所述的取精器还包括变速齿轮箱11,所述的变速齿轮箱11设在驱动电机3与往复传动机构5之间。所述的往复传动机构5包括转动臂12和设置在滑动底座7一端的传动槽13;所述的传动槽13为直槽,其方向与所述的软胶体2轴向方向垂直;所述的转动臂12一端与变速齿轮箱11的转轴连接,其另一端通过垂直设置在转动臂12上的滑套14连接滑动底座7的传动槽13,所述的滑套14在传动槽13上往复运动。所述的取精器还包括连接驱动电源4与驱动电机3的PCB控制板15,所述的PCB控制板15上设有按钮16,所述的外壳1上设有与按钮16配合的按键17,所述的按钮16与外壳1的按键17连接。所述的软胶体2在阴茎通道9的开口的一端径向凸出防脱机构18,所述的防脱机构18外周形状与外壳1的开口19形状相似,所述的防脱机构18与外壳1开口19卡合连接,所述的软胶体2的阴茎通道9的开口19朝向外壳1的外侧。所述的取精器还包括保护盖20。

对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下, 能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
