新型心内科康复治疗护理带的制作方法

本实用新型涉及医疗器械领域，尤其涉及一种新型心内科康复治疗护理带。

背景技术：

心内科康复治疗时，通过护理带约束可以避免病人伤口不因病人动作过大导致开裂现象发生，但现有的护理多为一次性，很浪费使用不方便。

技术实现要素：

本实用新型针对现有技术存在的上述不足，提供一种操作方便，能重复使用的新型心内科康复治疗护理带。

本实用新型的目的是通过以下技术方案来实现：

一种新型心内科康复治疗护理带，包括护理带主体、拉伸弹力带、紧固带、固定连接装置，所述护理带主体两端通过固定连接装置连接拉伸弹力带，所述拉伸弹力带连接紧固带，所述固定连接装置包括固定连接块、紧固座，所述固定连接块左侧具有拉伸弹力带固定槽，所述拉伸弹力带固定槽内部连接拉伸弹力带，所述固定连接块右侧具有紧固座安装槽，所述紧固座安装槽两侧具有滑动座固定槽，所述滑动座固定槽内部连接滑动座，所述滑动座内部具有滑槽，所述滑槽内部连接紧固座两侧，所述紧固座在滑槽中滑动，所述紧固座具有紧固槽，所述紧固槽连接护理带主体。

所述护理带主体上部具有透气表层，所述透气表层下部连接药物放置层，所述药物放置层内部具有药物腔，所述药物腔内部放置药物，所述药物放置层下部具有药物渗透孔。

所述药物放置层连接皮肤接触层，所述皮肤接触层由医用纱布制成，所述紧固带内部具有内黏贴层，所述紧固带外部具有外黏贴层，所述外黏贴层与内黏贴层相互配合，所述外黏贴层连接内黏贴层。

有益效果：

护理带主体两端通过固定连接装置连接拉伸弹力带，所述拉伸弹力带连接紧固带，固定连接块左侧具有拉伸弹力带固定槽，所述拉伸弹力带固定槽内部连接拉伸弹力带，所述固定连接块右侧具有紧固座安装槽，所述紧固座安装槽两侧具有滑动座固定槽，所述滑动座固定槽内部连接滑动座，所述滑动座内部具有滑槽，所述滑槽内部连接紧固座两侧，紧固座具有紧固槽，所述紧固槽连接护理带主体，在拉伸弹力带的作用下，这种新型心内科康复治疗护理带实现了长度的调整，能够适应不同病人使用，适用范围广，同时拉伸弹力带与紧固带可以进行重复使用，更换护理带主体即可，在紧固座与滑槽的作用下，便于了护理带主体的更换，操作方便。护理带主体上部具有透气表层，所述透气表层下部连接药物放置层，所述药物放置层下部具有药物渗透孔，药物放置层连接皮肤接触层，紧固带外部具有外黏贴层，所述外黏贴层连接内黏贴层，在二者的配合下新型心内科康复治疗护理带形成闭合的环形，将护理带主体部位放置在病人伤口上，在药物腔加入药物，药物透过药物渗透孔与皮肤接触层，并作用在伤口上，促进伤口恢复。

附图说明

图1为本实用新型所述的新型心内科康复治疗护理带结构示意图。

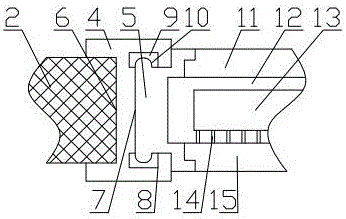

图2为本实用新型所述的固定连接装置结构示意图。

具体实施方式

下面根据附图和实施例对本实用新型作进一步详细说明：

一种新型心内科康复治疗护理带，包括护理带主体1、拉伸弹力带2、紧固带3、固定连接装置，所述护理带主体1两端通过固定连接装置连接拉伸弹力带2，所述拉伸弹力带2连接紧固带3，所述固定连接装置包括固定连接块4、紧固座5，所述固定连接块4左侧具有拉伸弹力带固定槽6，所述拉伸弹力带固定槽6内部连接拉伸弹力带2，所述固定连接块4右侧具有紧固座安装槽7，所述紧固座安装槽7两侧具有滑动座固定槽8，所述滑动座固定槽8内部连接滑动座9，所述滑动座9内部具有滑槽10，所述滑槽10内部连接紧固座5两侧，所述紧固座5在滑槽10中滑动，所述紧固座5具有紧固槽6，所述紧固槽6连接护理带主体1，在拉伸弹力带的作用下，这种新型心内科康复治疗护理带实现了长度的调整，能够适应不同病人使用，适用范围广，同时拉伸弹力带与紧固带可以进行重复使用，更换护理带主体即可，在紧固座5与滑槽10的作用下，便于了护理带主体的更换，操作方便。

所述护理带主体1上部具有透气表层11，所述透气表层11下部连接药物放置层12，所述药物放置层12内部具有药物腔13，所述药物腔13内部放置药物，所述药物放置层12下部具有药物渗透孔14。

所述药物放置层12连接皮肤接触层15，所述皮肤接触层15由医用纱布制成，所述紧固带3内部具有内黏贴层，所述紧固带3外部具有外黏贴层16，所述外黏贴层16与内黏贴层相互配合，所述外黏贴层16连接内黏贴层，在二者的配合下新型心内科康复治疗护理带形成闭合的环形，将护理带主体部位放置在病人伤口上，在药物腔13加入药物，药物透过药物渗透孔与皮肤接触层，并作用在伤口上，促进伤口恢复。
