一种吸入式麻醉操作箱的制作方法

本实用新型涉及医疗器械领域，更具体的说是一种吸入式麻醉操作箱。

背景技术：

麻醉是将麻醉药物送入病人体内，麻醉药物最终弥散到血液中，对病人中枢神经系统直接发生抑制作用，从而产生全身麻醉的效果。麻醉剂的加入方法通常有两种，一种是敞开式的加药，即直接将吸入麻醉药倒入挥发罐中，这种方法一方面不能控制加入麻醉剂的量，另一方面吸入式，麻醉药物挥发后易导致环境污染，威胁医务人员的健康；另一种方式是通过加药器将麻醉剂加入到麻醉机的挥发罐中，通常这种加药方式的麻醉剂价格昂贵且用量较少，加药器无法控制加药量，只能通过人为估量，当麻醉瓶不透明时，人为估量更难操作，造成吸入麻醉药的浪费。并且吸入式麻醉药柜无法调节麻醉药物的浓度，容易引起病人因缺氧而昏厥。

技术实现要素：

本实用新型主要解决的技术问题是提供一种吸入式麻醉操作箱，不仅能够显示氧气和吸入式麻醉药的流速，而且可以调节吸入式麻醉药的浓度。

为解决上述技术问题，本实用新型涉及医疗器械领域，更具体的说是一种吸入式麻醉操作箱，包括氧气瓶、压力表Ⅰ、控制阀Ⅰ、进气管Ⅰ、进气管Ⅱ、控制阀Ⅱ、麻醉气室、指示盒、轴杆Ⅰ、指示叶片、接管、马达、混合箱、叶片、轴杆Ⅱ、排气管、面罩和压力表Ⅱ，不仅能够显示氧气和吸入式麻醉药的流速，而且可以调节吸入式麻醉药的浓度。

氧气瓶上安装有压力表Ⅰ，进气管Ⅰ的一端连接氧气瓶，进气管Ⅰ的另一端连接接管，进气管Ⅰ上设置有控制阀Ⅰ。进气管Ⅱ的一端连接麻醉气室，进气管Ⅱ的另一端连接接管，进气管Ⅱ上设置有控制阀Ⅱ和压力表Ⅱ，并且压力表Ⅱ位于控制阀Ⅱ的右侧。接管连接在混合箱的上端，接管上设置有指示盒，轴杆Ⅰ连接在指示盒上，指示叶片连接在轴杆Ⅰ上。马达连接在混合箱的左端，轴杆Ⅱ穿过混合箱连接在马达上，叶片有多个，叶片安装在轴杆Ⅱ上。排气管的一端连接混合箱的右端，排气管的另一端连接面罩。

作为本技术方案的进一步优化，本实用新型一种吸入式麻醉操作箱所述叶片、轴杆Ⅱ和排气管共中心线。

作为本技术方案的进一步优化，本实用新型一种吸入式麻醉操作箱所述指示叶片活动连接在轴杆Ⅰ。

本实用新型一种吸入式麻醉操作箱的有益效果为：

本实用新型一种吸入式麻醉操作箱，不仅能够显示氧气和吸入式麻醉药的流速，而且可以调节吸入式麻醉药的浓度。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

图1为本实用新型一种吸入式麻醉操作箱的结构示意图。

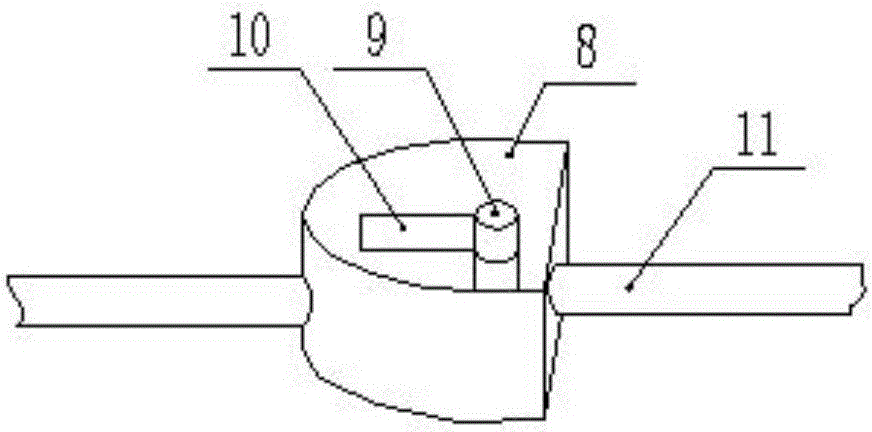

图2为轴杆Ⅰ9与指示叶片10连接的示意图。

图中：氧气瓶1；压力表Ⅰ2；控制阀Ⅰ3；进气管Ⅰ4；进气管Ⅱ5；控制阀Ⅱ6；麻醉气室7；指示盒8；轴杆Ⅰ9；指示叶片10；接管11；马达12；混合箱13；叶片14；轴杆Ⅱ15；排气管16；面罩17；压力表Ⅱ18。

具体实施方式

具体实施方式一：

下面结合图1、2说明本实施方式，本实用新型涉及医疗器械领域，更具体的说是一种吸入式麻醉操作箱，包括氧气瓶1、压力表Ⅰ2、控制阀Ⅰ3、进气管Ⅰ4、进气管Ⅱ5、控制阀Ⅱ6、麻醉气室7、指示盒8、轴杆Ⅰ9、指示叶片10、接管11、马达12、混合箱13、叶片14、轴杆Ⅱ15、排气管16、面罩17和压力表Ⅱ18，不仅能够显示氧气和吸入式麻醉药的流速，而且可以调节吸入式麻醉药的浓度。

氧气瓶1上安装有压力表Ⅰ2，进气管Ⅰ4的一端通过螺纹连接氧气瓶1，进气管Ⅰ4的另一端通过螺纹连接接管11，进气管Ⅰ4上设置有控制阀Ⅰ3。进气管Ⅱ5的一端通过螺纹连接麻醉气室7，进气管Ⅱ5的另一端通过螺纹连接接管11，进气管Ⅱ5上设置有控制阀Ⅱ6和压力表Ⅱ18，并且压力表Ⅱ18位于控制阀Ⅱ6的右侧。接管11通过螺纹连接在混合箱13的上端，接管11上设置有指示盒8，轴杆Ⅰ9固定连接在指示盒8上，指示叶片10活动连接在轴杆Ⅰ9上。马达12固定连接在混合箱13的左端，轴杆Ⅱ15穿过混合箱13连接在马达12上，叶片14有多个，叶片14固定安装在轴杆Ⅱ15上。排气管16的一端通过螺纹连接混合箱13的右端，排气管16的另一端通过螺纹连接面罩17。在使用时，打开控制阀Ⅰ3使氧气瓶1中的氧气沿着进气管Ⅰ4流入接管11，压力表Ⅰ2可以观察氧气瓶1的压力，打开控制阀Ⅱ6使麻醉气室7中的吸入式麻醉药流入接管11，压力表Ⅱ18可以观察麻醉气室7的压力，当氧气流速大于吸入式麻醉药的流速时，使指示叶片10向右偏转，当氧气流速小于吸入式麻醉药的流速时，使指示叶片10向左偏转，根据指示叶片10的偏转角度调节控制阀Ⅰ3和控制阀Ⅱ6，控制氧气和吸入式麻醉药的比例，氧气和吸入式麻醉药沿着接管11流入混合箱13，马达12带动叶片14旋转，将氧气和吸入式麻醉药混合均匀，从排气管16流入面罩17。

具体实施方式二：

下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述叶片14、轴杆Ⅱ15和排气管16共中心线，利于氧气和吸入式麻醉药的混合气体流入排气管16。

具体实施方式三：

下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述指示叶片10活动连接在轴杆Ⅰ9，使指示叶片10对氧气和吸入式麻醉药的流速更加敏感。

具体实施方式四：

下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述指示盒8为透明材料，便于观察指示叶片10的偏转。

本实用新型一种吸入式麻醉操作箱的工作原理：在使用时，打开控制阀Ⅰ3使氧气瓶1中的氧气沿着进气管Ⅰ4流入接管11，压力表Ⅰ2可以观察氧气瓶1的压力，打开控制阀Ⅱ6使麻醉气室7中的吸入式麻醉药流入接管11，压力表Ⅱ18可以观察麻醉气室7的压力，当氧气流速大于吸入式麻醉药的流速时，使指示叶片10向右偏转，当氧气流速小于吸入式麻醉药的流速时，使指示叶片10向左偏转，根据指示叶片10的偏转角度调节控制阀Ⅰ3和控制阀Ⅱ6，控制氧气和吸入式麻醉药的比例，氧气和吸入式麻醉药沿着接管11流入混合箱13，马达12带动叶片14旋转，将氧气和吸入式麻醉药混合均匀，从排气管16流入面罩17。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
