一种能够对人体进行均匀熏蒸的治疗桶的制作方法

本实用新型涉及保健设备领域，具体为一种能够对人体进行均匀熏蒸的治疗桶。

背景技术：

随着经济的发展，人们对健康更加的注重，因此越来越多的消费者购买保健产品，用于治疗关节炎、颈椎病、肩周炎、骨质增生等症，但是市场上现有的用于治疗疾病的保健设备中，能够使用药物蒸汽进行治疗的设备，效果较差，因为现有的使用药物熏蒸治疗的设备不能够均匀的对人体进行熏蒸，所以不能够对人体的进行全面的治疗，并且现有的保健设备结构复杂，成本较高，一般家庭难以承受，市场推广性较差。

技术实现要素：

本实用新型的目的在于提供一种能够对人体进行均匀熏蒸的治疗桶，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种能够对人体进行均匀熏蒸的治疗桶，包括药物蒸汽锅和蒸人体桶，所述药物蒸汽锅的上端设有蒸汽锅盖，蒸汽锅盖的上端与蒸汽输送管的入口端连通，输气管道的出口端连接有药物蒸汽输入口，药物蒸汽输入口包括蒸汽扩散外壳，蒸汽扩散外壳的上端面连接有蒸汽分流板，所述药物蒸汽输入口的上方设有蒸人体桶；

所述蒸人体桶包括蒸桶本体，的蒸桶本体中部内侧壁设有多孔坐垫，蒸桶本体的上端设有蒸桶盖板，蒸桶盖板的中部留有头部探出口。

优选的，所述蒸汽扩散外壳为喇叭口形状，蒸汽扩散外壳的上端内壁通过卡扣与蒸汽分流板的侧边连接，蒸汽分流板上均匀的设置有透气孔。

优选的，所述蒸汽输送管设置在墙体内部或者地板以下。

优选的，所述药物蒸汽锅的直径为0.48米，药物蒸汽锅的高度为0.6米，蒸汽锅盖为半球形结构，蒸汽锅盖的半径为0.48米。

优选的，所述蒸人体桶的上部直径为0.66米，蒸人体桶的下部直径为0.9米，蒸人体桶的高度为1.06米。

与现有技术相比，本实用新型的有益效果是：本实用新型通过使用输气管道，能够将药物蒸汽锅产生的药物蒸汽传输到较远的位置，这样能够防止药物蒸汽锅对人体的安全造成威胁，并且能够避免药物蒸汽锅的噪音影响使用者的体验感受，通过加入蒸汽分流板，能够使药物蒸汽均匀的施放到蒸人体桶中，从而均匀的对身体躯干部分进行熏蒸治疗，这种熏蒸效果更好，通过加入多孔坐垫，能够让用户在使用时坐着就可以享受到药物熏蒸，提升使用体验，总的来说，本实用新型能够均匀的对人体进行药物熏蒸治疗，有利于疾病的康复，并且结构简单，造价低，具有较好的市场推广价值。

附图说明

图1为本实用新型结构示意图；

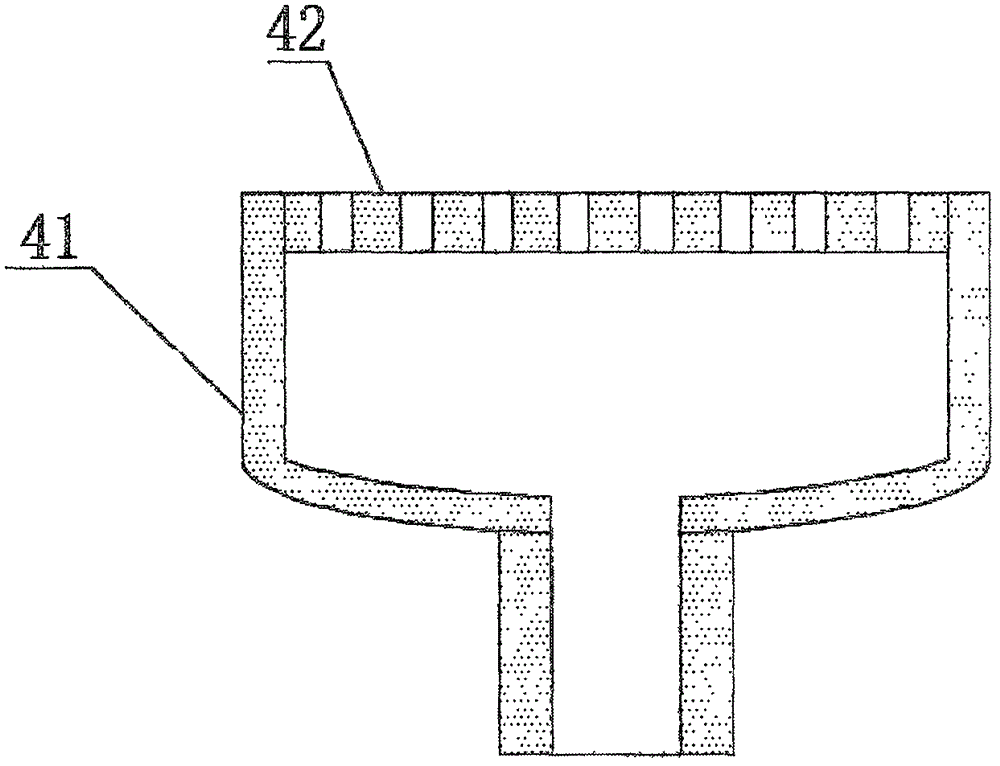

图2为药物蒸汽输入口结构示意图；

图3为蒸人体桶结构剖视图。

图中：1药物蒸汽锅、2蒸汽锅盖、3蒸汽输送管、4药物蒸汽输入口、41蒸汽扩散外壳、42蒸汽分流板、5蒸人体桶、51蒸桶本体、52蒸桶盖板、53头部探出口、54多孔坐垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种能够对人体进行均匀熏蒸的治疗桶，包括药物蒸汽锅1和蒸人体桶5，药物蒸汽锅1的上端设有蒸汽锅盖2，蒸汽锅盖2的上端与蒸汽输送管3的入口端连通，蒸汽输送管3设置在墙体内部或者地板以下，蒸汽输送管3的出口端连接有药物蒸汽输入口4，药物蒸汽输入口4包括蒸汽扩散外壳41，蒸汽扩散外壳41的上端面连接有蒸汽分流板42，蒸汽扩散外壳41为喇叭口形状，蒸汽扩散外壳41的上端内壁通过卡扣与蒸汽分流板42的侧边连接，蒸汽分流板42上均匀的设置有透气孔，通过蒸汽分流板42，能够将药物蒸汽均匀的分散开，避免温度过于集中，防止烫伤，而且能够均匀的对人体进行熏蒸，提高药物熏蒸治疗的效果，药物蒸汽输入口4的上方设有蒸人体桶5；能够将药物蒸汽输送到较远的位置，通过蒸汽输送管3，能够防止药物蒸汽锅1对人体的安全造成威胁，并且能够避免药物蒸汽锅1的噪音影响使用者的体验感受。

蒸人体桶5包括蒸桶本体51，的蒸桶本体51中部内侧壁设有多孔坐垫54，蒸桶本体51的上端设有蒸桶盖板52，蒸桶盖板52的中部留有头部探出口53。在使用时，将头部放置在头部探出口53，然后在头部探出口53的周围围上毛巾，即可，这样能够放置药物蒸汽的大量外溢，并且用户能够自由呼吸，提升用户体验。

药物蒸汽锅1的直径为0.48米，药物蒸汽锅1的高度为0.6米，蒸汽锅盖2为半球形结构，蒸汽锅盖2的半径为0.48米。

蒸人体桶5的上部直径为0.66米，蒸人体桶5的下部直径为0.9米，蒸人体桶5的高度为1.06米。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
