一种新型熏洗仪的制作方法

本实用新型涉及医疗器械领域，尤其涉及一种新型熏洗仪。

背景技术：

中医中药是临床上治疗骨性关节炎的一个重要的手段。热疗技术是近年兴起的治疗恶性肿瘤的临床治疗方法。其原理是利用物理方法将组织加热到能杀灭肿瘤细胞的温度，达到既破坏肿瘤细胞又不损伤正常组织的一种方法。热疗技术不但对肿瘤细胞有直接的细胞毒效应，还可与化疗联用，即热化疗，可以提高肿瘤内药物的浓度，减少化疗药物的使用剂量。不但可以增强化疗药物抗肿瘤效应，还可以减少其副作用。但传统熏洗疗法方法简单原始，不能进行科学的规范化治疗，达不到现代热疗技术的精密控制要求，因此，能否采用热疗技术精密控制的方法，在肘关节疾病中使用热疗技术是我们面前的一个问题。

技术实现要素：

本实用新型所要解决的技术问题是提供一种能实现精准控温、治疗效果好、满足科学化和规范化治疗的要求，实现熏洗过程的局部密封、标准化治疗的熏洗仪。

本实用新型解决上述技术问题的技术方案如下：一种新型熏洗仪，包括熏洗套筒、超声雾化器、储液容器、加热装置、鼓风装置、气液分离器；超声雾化器设置在储液容器内；鼓风装置安装在储液容器的进风口上；储液容器通过至少一根进气管与熏洗套筒相连通；气液分离器的出液端与储液容器相连通；气液分离器的进气端通过回液管与熏洗套筒相连通；还包括用于控 制加热装置的加热温度和检测储液容器内药液温度的温控装置；进气管的数量为两根；熏洗套筒上设置有两个进气口和一个出水口；两根进气管与两个进气口相对应连接；回液管与出水口相连接；所述出水口位于所述熏洗套筒的纵向剖切面上；所述两个进气口位于所述熏洗套筒的横向剖切面上。

本实用新型的有益效果是：通过利用超声雾化器对储液容器内加热的药液进行雾化，再由鼓风装置将雾化的药液通过进气管吹入到熏洗套筒内进行肘关节的熏疗，采用雾化熏疗的治疗方式，有效的提高了熏疗的效果，活血化瘀；熏洗套筒能对雾化的药液进行冷凝，便于药液的循环利用；能实现精准控温，且雾化的药液温度值在39-42度之间，满足了科学化和规范化治疗的要求，实现熏洗过程的局部密封、标准化治疗；有利于老年性、退行性骨关节病，骨、肌肉、软组织损伤的康复，冰敷消肿止痛；此外本实用新型还具备操作方便、结构简单的特点。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，熏洗套筒包括筒体和两个环形接头；筒体的两端均呈开口状；两个环形接头相对应的设置在筒体的两端，且环形接头与筒体之间采用高弹乳胶进行封口；两个进气口相对的设置在筒体上；出水口设置在筒体靠近端部的位置。

采用上述进一步的有益效果是：便于肘关节的熏疗、密封性好。

进一步，筒体采用热塑性聚氨酯弹性体橡胶制成。

采用上述进一步的有益效果是：弹性好、耐磨。

进一步，环形接头采用聚丙烯或尼龙制成。

采用上述进一步的有益效果是：质量轻、抗弯曲疲劳性好。

进一步，进气管为硅胶管。

采用上述进一步的有益效果是：方便弯折。

进一步，加热装置为电陶炉、电热盘或电磁炉。

采用上述进一步的有益效果是：易于控制。

进一步，鼓风装置为风扇。

采用上述进一步的有益效果是：结构简单、成本低、易于控制。

附图说明

图1为本实用新型所述新型熏洗仪的结构示意图；

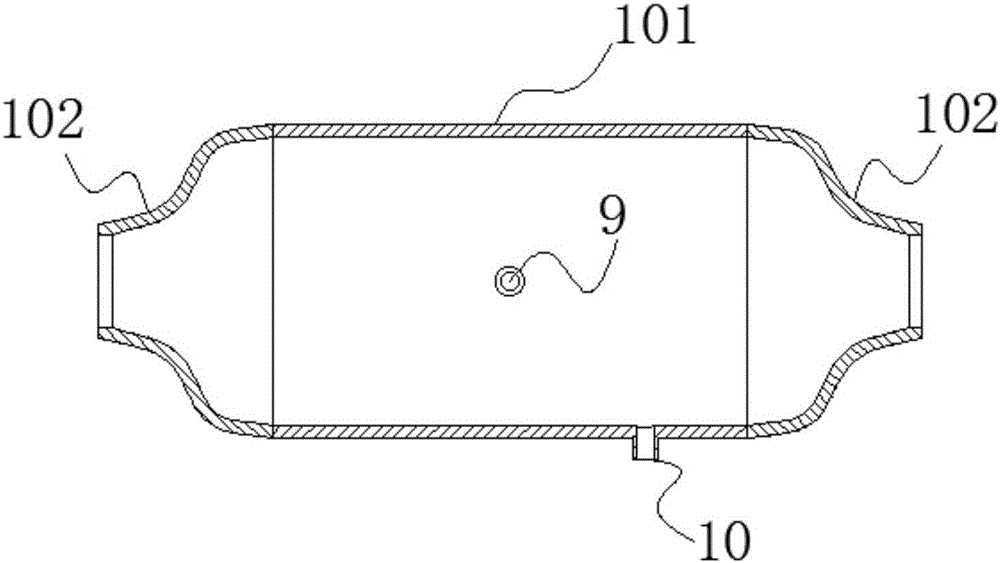

图2为图1中熏洗套筒的结构示意图。

附图中，各标号所代表的部件列表如下：

1、熏洗套筒，101、筒体，102、环形接头，2、超声雾化器，3、储液容器，4、加热装置，5、鼓风装置，6、气液分离器，7、进气管，8、回液管，9、进气口，10、出水口。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1、图2所示，一种新型熏洗仪，包括熏洗套筒1、超声雾化器2、储液容器3、加热装置4、鼓风装置5、气液分离器6；储液容器3放置在加热装置4上，加热装置4在选用时可以为电陶炉、电热盘或电磁炉；超声雾化器2设置在储液容器3内；鼓风装置5安装在储液容器3的进风口上，本实施例所采用的鼓风装置5为风扇；储液容器3通过至少一根进气管7与熏洗套筒1相连通；气液分离器6的出液端与储液容器3相连通；气液分离器6的进气端通过回液管8与熏洗套筒1相连通；还包括用于控制加热装置4的加热温度和检测储液容器6内药液温度的温控装置。

进气管7的数量为两根，本实施例的进气管7选用硅胶管；熏洗套筒1上设置有两个进气口9和一个出水口10；两根进气管7与两个进气口9相对应连接；回液管8与出水口10相连接。

熏洗套筒1包括筒体101和两个环形接头102，本实施例的筒体101可 采用热塑性聚氨酯弹性体橡胶制成，本实施例的环形接头102可采用聚丙烯或尼龙制成；筒体101的两端均呈开口状；两个环形接头102相对应的设置在筒体101的两端，且环形接头102与筒体101之间采用高弹乳胶进行封口；两个进气口9相对的设置在筒体101上；出水口10设置在筒体101靠近端部的位置。

在使用时：

由加热装置4对储液容器3内的药液进行加热，加热温度由温控装置控制在39-42度之间，超声雾化器2对加热的药液进行雾化处理，鼓风装置5向储液容器3内进行鼓风，雾化的药液通过进气管7进入到熏洗套筒1内；进入到熏洗套筒1内的雾化药液会在熏洗套筒1内冷凝，冷凝后的药液由出水口10进入到气液分离器6内，气液分离器6将气体排放到空气中，将液体送入到储液容器3内进行循环。

熏洗套筒1在使用时可以利用魔术贴辅助环形接头102进行封口。

本实用新型所述的新型熏洗仪，通过利用超声雾化器2对储液容器3内加热的药液进行雾化，再由鼓风装置5将雾化的药液通过进气管7吹入到熏洗套筒1内进行肘关节的熏疗，采用雾化熏疗的治疗方式，有效的提高了熏疗的效果，活血化瘀，同时熏洗套筒1能对雾化的药液进行冷凝，便于药液的循环利用，能实现精准控温，且雾化的药液温度值在39-42度之间，满足了科学化和规范化治疗的要求，实现熏洗过程的局部密封、标准化治疗；有利于老年性、退行性骨关节病，骨、肌肉、软组织损伤的康复，冰敷消肿止痛；此外本实用新型还具备操作方便、结构简单的特点。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或 位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实 施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
