眼袋脂肪剥离器的制作方法

本实用新型涉及医疗器械领域，特别是指眼袋脂肪剥离器。

背景技术：

美容手术中，常会涉及眼袋或上眼睑内突出于眼袋或上眼睑眶隔中的脂肪组织显露并切除，以增加脸部的整体美感；

在实际的操作过程中，由于被手术者处于平躺状态，需找脂肪较为困难，在重力的作用下，脂肪又沉坠于下方，由于脂肪深埋于深层组织，从表面看不到隆起的脂肪，对经验不足的手术者，在进行手术的过程中容易发生出血并发症，延长手术时间，增加被手术者痛苦。

技术实现要素：

本实用新型提出眼袋脂肪剥离器，解决了现有技术中眼袋脂肪剥离手术操作难度大的问题。

本实用新型的技术方案是这样实现的：

眼袋脂肪剥离器，包括：

第一操作段和第二操作段，第一操作段和第二操作段通过铰接轴连接；

第一定位凸起设置在第一操作段，第二定位凸起设置在第二操作段，且第一定位凸起和第二定位凸起上均设置有若干调整纹；

用于调整第一定位凸起和第二定位凸起交叉距离的调整装置，设置在第一操作段或第二操作段上；

钩针定位装置，设置在第一操作段或第二操作段上。

作为进一步的技术方案，

第一操作段包括：第一指环、第一连杆和第一操作头；

第二操作段包括：第二指环、第二连杆和第二操作头；

第一指环设置在第一连杆一端；第一操作头设置在第一连杆两一端；第二指环设置在第二连杆一端；第二操作头设置在第二连杆另一端，且第一连杆和第二连杆通过铰接轴连接。

作为进一步的技术方案，调整装置包括：

调整圈，设置在第一操作段或第二操作段上；

调整旋钮，通过调整杆设置在调整圈上。

作为进一步的技术方案，钩针定位装置包括：

定位杆，设置在第一操作段或第二操作段上的定位孔中；

旋转杆，活动地设置在定位杆上；

用于与钩针进行连接的定位圈，设置在旋转杆一端。

作为进一步的技术方案，钩针定位装置还包括：

调整头，设置在旋转杆与定位杆的连接处。

本实用新型技术方案通过调整装置调整第一定位凸起与第二定位凸起之间的交叉距离，进而调整第一操作段和第二操作段的夹紧度，进而实现在手术的过程中能够更为准确的加持手术部，并能够根据需要精确地确定夹持的力度；且通过钩针定位装置，在手术的过程中进行可以提前调整，确定钩针的位置，也可以在手术的过程中根据需要调整钩针的位置，进而使得在手术的过程均能够实现精确的定位，降低手术的操作难度，进而避免并发症出现的同时缩短手术时间，减轻被手术者的痛苦。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型眼袋脂肪剥离器一个实施例的平面结构示意图；

图2为图1所示眼袋脂肪剥离器的立体结构示意图。

图中：

1、第一操作段；11、第一指环；12、第一连杆；13、第一操作头；2、第二操作段；21、第二指环；22、第二连杆；23、第二操作头；3、铰接轴；4、第一定位凸起；5、第二定位凸起；6、调整装置；61、调整圈；62、调整旋钮；7、钩针定位装置；71、旋转杆；72、定位圈；73、调整头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，本实用新型提出的眼袋脂肪剥离器，包括：

第一操作段1和第二操作段2通过铰接轴3连接，并以铰接轴3为圆心进行转动；第一定位凸起4设置在第一操作段1上，第二定位凸起5设置在第二操作段2上，且第一定位凸起4和第二定位凸起5上均设置有若干调整纹；

调整装置6设置在第一操作段1或第二操作段2上；钩针定位装置7设置在第一操作段1或第二操作段2上；

在使用阶段，通过调整装置6能够调整第一操作段1和第二操作段2的加持力，进而实现对手术部位更好的加持，而通过调整钩针定位装置7，使其置于需要手术的部位，这样能够定位钩针的位置，提高手术的准确性，提高手术的效率；其中，

第一操作段1包括第一指环11、第一连杆12和第一操作头13；第二操作段2包括：第二指环21、第二连杆22和第二操作头23；第一指环11设置在第一连杆12一端；第一操作头13设置在第一连杆12两一端；第二指环21设置在第二连杆22一端；第二操作头23设置在第二连杆22另一端，且第一连杆12和第二连杆22通过铰接轴3连接；这样，在使用的过程中，将手置于第一指环11和第二指环21中，并通过第一指环11和第二指环21的操作，带动第一连杆12和第二连杆22动作，间接的控制第一操作头13和第二操作头23动作，实现对手术部位的加持；

在本实用新型中，为更好的适用不同的手术部位，优选的第一操作头13和第二操作头23为弧形，具体的当第一连杆12处于水平面时，第一操作头13向上弯曲设置；当第二连杆22处于水平面时，第二操作头23向上弯曲设置，且第一操作头13和第二操作头23的弯曲程度相同；

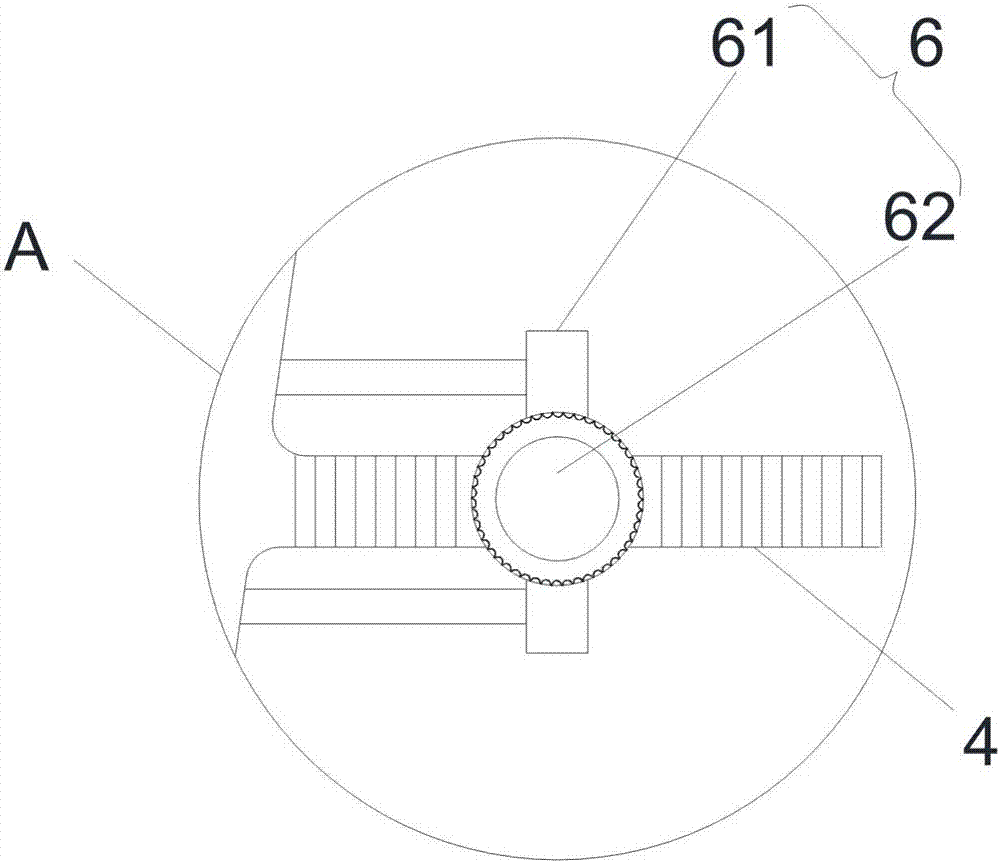

调整装置6包括调整圈61和调整旋钮62，该调整圈61，设置在第一操作段1或第二操作段2上；调整旋钮62通过调整杆设置在调整圈61上；使用时，将第一定位凸起4和第二定位凸起5均置于调整圈61内，并通过调整旋钮62进行调整，在本实用新型中第一定位凸起4和第二定位凸起5上均设置有调整纹，这样在调整的过程中，通过调整纹与调整旋钮62上的调整杆之间的摩擦进行控制第一定位凸起4和第二定位凸起5之间的交叉长度；

钩针定位装置7包括定位杆、旋转杆71和定位圈72，该定位杆设置在第一操作段1或第二操作段2上的定位孔中；旋转杆71活动地设置在定位杆上；用于与钩针进行连接的定位圈72设置在旋转杆71一端；在手术前或手术中，通过对旋转杆71的调整，改变定位圈72的位置，进而将定位圈72调整到手术位置，进而能够更好的进行果真的定位和固定，提高了手术的效率，另外为更好的控制旋转杆71的固定度，本实用新型中优选的设置有调整头73，该设置在旋转杆71与定位杆的连接处；这样通过对调整头73的调整控制旋转杆71的动作，即锁紧旋转杆71，避免其自身的旋转，提高定位的准确性，进而提高手术的效率。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
