一种折叠式医疗X射线床边防护系统的制作方法

本实用新型涉及一种折叠式X射线床边防护系统，尤其是一种用于放射介入诊断、治疗过程中的折叠式X射线床边防护系统。

背景技术：

目前医生在从事X射线放射介入诊断、放射介入手术时,需要配备辅助床边X射线防护装置，从而降低射线对人身的伤害。由于诊断或手术空间的狭小，不可能留给射线防护装置过多的空间，现有X射线床边防护装置虽然也能调节高度，但结构复杂，操作繁琐，此外由于装置的调节还会出现空隙不能完全隔离X射线。

技术实现要素：

本实用新型的主要解决的技术问题是：提供一种闲置或使用时占用很小空间位置，并能够在使用时起到无缝隙防护的折叠式X射线床边防护系统。

为解决上述技术问题，本实用新型提供一种折叠式X射线床边防护系统,所述的树脂玻璃通过可伸缩屏风与固定屏风连接，所述的防护帘可以随树脂玻璃及可伸缩屏风同时上下移动，所述的辅助防护帘可以根据防护帘向上移动的距离通过连接孔连接，所述的防护帘可以相对于固定屏风呈0度至180度角自由转动；其中所述的上护板可以上翻或下翻，所述的移动轮能够向四周任意方向移动，两个轮子之间的连接杆可以自由转动，并可处在固定屏风所形成的平面空间上；所述的辅助防护帘在折叠式X射线床边防护系统不使用时可以通过连接孔固定在合适的位置。

进一步的，所述的固定屏风和所述的可伸缩屏风均采用不锈钢制作。

进一步的，所述的防护软帘弧形缺口的宽带、上护板的宽度、防护帘的宽度相等。

进一步的，所述的移动轮的数量为4至16个。

进一步的，所述的防护帘和所述的辅助防护帘采用铅制材料，所述的防护软帘采用铅橡胶材料。

附图说明

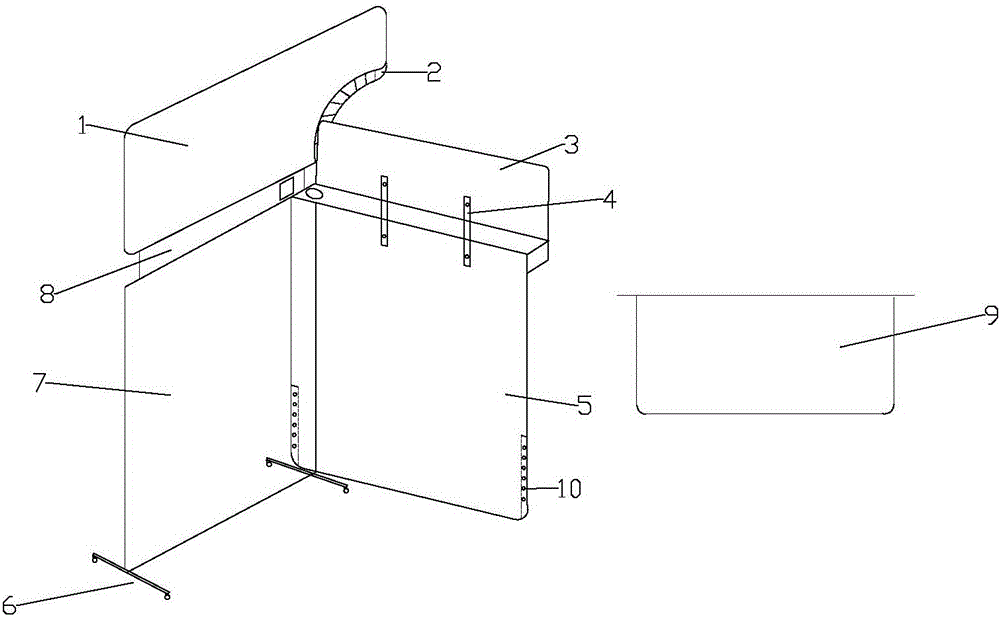

图1是本实用新型结构示意图；

图2是本实用新型使用状态示意图；

其中，1、树脂玻璃；2、防护软帘；3、上护板；4、支撑杆；5、防护帘；6、移动轮；7、固定屏风；8、可伸缩屏风；9、辅助防护帘；10、连接孔。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1所示，一种折叠式医疗X射线床边防护系统，包括树脂玻璃1，防护软帘2，上护板3，支撑杆4，防护帘5，移动轮6，固定屏风7，可伸缩屏风8，辅助防护帘9，连接孔10，树脂玻璃1通过可伸缩屏风8与固定屏风7连接，防护帘5可以随树脂玻璃1及可伸缩屏风8同时上下移动，辅助防护帘9可以根据防护帘5向上移动的距离通过连接孔10连接。

如图2所示，防护帘5可以相对于固定屏风7呈0度至180度角转动，防护帘5随树脂玻璃1及可伸缩屏风8移动的距离为0毫米至500毫米，防护帘5或辅助防护帘9采用能防护射线的金属材料，防护软帘2采用能防护射线的柔性材料，防护软帘2连接在设有弧形缺口树脂玻璃1上。上护板3可以向上或向下翻转，移动轮6能够向四周任意方向移动，两个轮子之间的连接杆可以自由转动，并可处在固定屏风7所形成的平面空间上。

使用时调节防护帘5到合适的高度，根据防护帘5距地面的距离选择合适的连接孔10连接辅助防护帘9，根据需要上翻或下翻上护板3进行使用。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
