一种妇产科手术托架的制作方法

本实用新型属于妇产科医疗器械技术领域，涉及一种妇产科手术托架。

背景技术：

现有手术托架在使用时，可能需要放置条形或瓶装医疗器械，无法根据需要调节托架结构，因此有必要进行改进。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种使用更加方便，且可根据需要调节使用的妇产科手术托架。

本实用新型的目的可通过下列技术方案来实现：一种妇产科手术托架，其特征在于：包括矩形托板和矩形框架，托板顶面和底面分别设有用于放置条形器械的条形槽和用于放置瓶类器械的圆形槽，框架包括两条相互平行的长条矩形横板和两条相互平行的长条矩形纵板，且横板宽边与纵板宽边连接，托板长边外沿和短边外沿分别贴合在横板内侧面和纵板内侧面上，还包括四个直角三角形板状上支撑脚和下支撑脚，四个上支撑脚和四个下支撑脚分别固定在框架两侧对应的两个横板和两个纵板连接处，上支撑脚直角边和下支撑脚直角边分别与横板外侧面和纵板外侧面平齐，且能水平正向放置托板，并使托板底面四角抵在下支撑脚上，也能水平反向放置托板，使托板边沿沿着横板和纵板宽度方向移动，使托板顶面四角抵在上支撑脚上。

当需要放置条形器械时，托板顶面朝上，此时水平正向放置托板，使托板底面四角抵在下支撑脚上，即可利用条形槽放置条形器械；当需要放置瓶类器械时，反向放置托板，使托板边沿沿着横板和纵板宽度方向移动，使托板顶面四角抵在上支撑脚上，此时即可利用圆形槽放置瓶类器械，因此方便根据需要调节使用，同时也不会增加托架的厚度。

在上述的一种妇产科手术托架中，所述的上支撑脚和下支撑脚上分别设有磁块一，所述的托板顶面和底面四角位置分别设有磁块二，且磁块一和磁块二能磁性吸附连接。

因此能利用磁块一和磁块二配合吸附，以固定托板。

在上述的一种妇产科手术托架中，所述的上支撑脚和下支撑脚相反的一侧分别贴合有橡胶垫。

因此方便利用橡胶垫放置本托架。

与现有技术相比，本实用新型具有如下优点：

当需要放置条形器械时，托板顶面朝上，此时水平正向放置托板，使托板底面四角抵在下支撑脚上，即可利用条形槽放置条形器械；当需要放置瓶类器械时，反向放置托板，使托板边沿沿着横板和纵板宽度方向移动，使托板顶面四角抵在上支撑脚上，此时即可利用圆形槽放置瓶类器械，因此方便根据需要调节使用，同时也不会增加托架的厚度。

附图说明

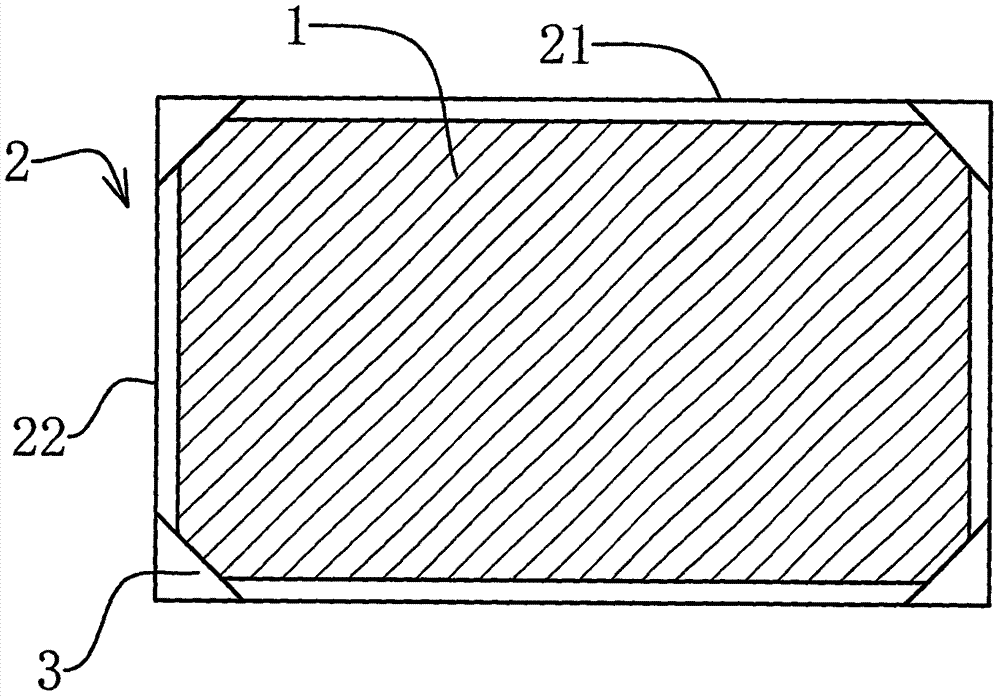

图1和图2分别是本托架剖视图和俯视图。

图中，

1、托板；

2、框架；21、横板；22、纵板；

3、上支撑脚；31、下支撑脚。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1和图2所示，本实用新型一种妇产科手术托架，包括矩形托板1和矩形框架2，托板1顶面和底面分别设有用于放置条形器械的条形槽和用于放置瓶类器械的圆形槽，框架2包括两条相互平行的长条矩形横板21和两条相互平行的长条矩形纵板22，且横板21宽边与纵板22宽边连接，托板1长边外沿和短边外沿分别贴合在横板21内侧面和纵板22内侧面上，还包括四个直角三角形板状上支撑脚3和下支撑脚31，四个上支撑脚3和四个下支撑脚31分别固定在框架2两侧对应的两个横板21和两个纵板22连接处，上支撑脚3直角边和下支撑脚31直角边分别与横板21外侧面和纵板22外侧面平齐，且能水平正向放置托板1，并使托板1底面四角抵在下支撑脚31上，也能水平反向放置托板1，使托板1边沿沿着横板21和纵板22宽度方向移动，使托板1顶面四角抵在上支撑脚3上。

进一步的，上支撑脚3和下支撑脚31上分别设有磁块一，托板1顶面和底面四角位置分别设有磁块二，且磁块一和磁块二能磁性吸附连接。上支撑脚3和下支撑脚31相反的一侧分别贴合有橡胶垫。

当需要放置条形器械时，托板1顶面朝上，此时水平正向放置托板1，使托板1底面四角抵在下支撑脚31上，即可利用条形槽放置条形器械；当需要放置瓶类器械时，反向放置托板1，使托板1边沿沿着横板21和纵板22宽度方向移动，使托板1顶面四角抵在上支撑脚3上，此时即可利用圆形槽放置瓶类器械，因此方便根据需要调节使用，同时也不会增加托架的厚度。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了托板1、框架2、横板21、纵板22、上支撑脚3、下支撑脚31等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
