一种具有语音提示功能的抢救车的制作方法

本实用新型属于医疗用具技术领域，具体涉及一种抢救车。

背景技术：

抢救车是医院必不可少的一种配置，当出现突发情况时，抢救车能给病人的抢救带来极大的方便。抢救车是存放抢救药品、物品的专用车，在抢救急危重患者中发挥着重要作用。为保证危重病人的抢救质量，抢救车必须随时保持应急状态，抢救仪器、物品齐全。 抢救车的结构一般包括车体及放置在车体上的医用橱柜，医用橱柜内设置有多个用来放置物品的抽屉，每个抽屉中均可以盛放多种抢救药品和器械。也正因为抢救车内盛放的物品较多，当情况紧急时，或当医疗条件相对恶劣，例如缺少照明时，在拿取抽屉内多样物品的过程中容易混乱，时有拿错又要重新拿取的情况发生，这就影响了抢救效率，甚至可能因抢救不及时让病人情况更为危急。

技术实现要素：

为解决上述问题，本实用新型公开了一种具有语音提示功能的抢救车，在抽屉打开和拿取抽屉内药品时都可以进行语音提醒。

为了达到以上目的，本实用新型提供如下技术方案：

一种具有语音提示功能的抢救车，包括车体和设置在车体底部的万向轮，所述车体设置有若干层抽屉，各层抽屉上方均设置有接近开关，各层抽屉侧板顶面上还设置有与其上方接近开关位置一致的突块，各层抽屉内设有分类收纳盒，所述收纳盒下方设有压力传感器，所述车体内还设有单片机以及与单片机连接的存储器和扬声器，所述单片机与接近开关和压力传感器连接。

进一步的，还包括录音装置，所述录音装置与存储器相连。

进一步的，所述抽屉为四层。

进一步的，所述车体上还连接着输液架。

进一步的，所述车体侧面连接有固定架。

与现有技术相比，本实用新型具有如下优点和有益效果：

能够在各抽屉打开时进行语音播报，向操作者提示该层物品内容，并能够在拿取收纳盒内的分类物品时再次进行播报，向操作者提示盒内物品明细，大大降低了错拿几率，此外方便在户外等光照不足环境中进行抢救工作。

附图说明

图1为本实用新型提供的具有语音提示功能的抢救车结构示意图。

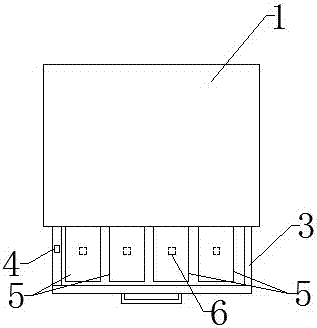

图2为抢救车车体部分俯视图，其中抽屉为打开状态。

图3为抢救车车体部分纵向截面示意图。

图4为抢救车中电气元件结构框图。

具体实施方式

下面结合附图和具体实施方式，进一步阐明本实用新型，应理解下述具体实施方式仅用于说明本实用新型而不用于限制本实用新型的范围。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

如图1、图2、图3、题4所示的具有语音提示功能的抢救车，包括车体1和设置在车体底部的万向轮2，车体内还设有单片机以及与单片机连接的存储器和扬声器。在车体上设置有四层抽屉3，其中第一层抽屉用于放置急救药品和急救输液袋，第一层抽屉3上方——即车体顶板底面上设置有接近开关9，接近开关9应与抽屉侧板在同一垂直平面上，第一层抽屉侧板顶面上设置有与其上方接近开关位置一致的小突块4，小突块距离抽屉最外侧面板约10～20cm，当抽出抽屉3，突块4行至接近开关处时，能够触发接近开关。接近开关与单片机相连，单片机与存储器和扬声器连接，存储器中存储有第一层抽屉总体大致物品名称的语音信息，接近开关输出的信号传输至单片机中，单片机从存储器中提取语音信息后送至扬声器播放。第一层抽屉内的急救药品和急救输液袋应存放在不同的收纳盒5中，各收纳盒5下方设有压力传感器6，压力传感器与单片机相连，当收纳盒下压力变化时，压力传感器输出的信号传输至单片机中，单片机从存储器中提取相应的语音信息（如急救药品、急救输液袋）发送至扬声器中从而进行语音提示。抽屉语音信息和各个收纳盒语音信息可以存储在同一存储器中，由单片机根据接收到是接近开关信号还是压力传感器信号来提取相应的语音信息，抽屉语音信息和收纳盒语音信息也可以分开存储在不同的存储器中。第二层抽屉用于放置治疗盘、剪刀、砂轮、弯盘、输液器、注射器等，同样的，抽屉上方设置有接近开关，第二层抽屉侧板顶面上设置有与其上方第二接近开关位置一致的小突块，小突块位置与第一层抽屉上的突块位置一致，当抽出抽屉，小突块行至接近开关处时，能够触发接近开关。第二层抽屉内的各器械应存放在不同的收纳盒中，各收纳盒下方设有压力传感器。第二层抽屉中接近开关、压力传感器和单片机、存储器、扬声器之间的连接关系与第一层抽屉相同。当打开抽屉时，能够语音播报该抽屉内的大致物品名称，当取用第二层抽屉内各收纳盒中的器械时，能够播报该收纳盒中具体的器械名称。抽屉语音信息和收纳盒语音信息可以存储在同一存储器中，由单片机根据接收到是接近开关信号还是压力传感器信号来提取相应的语音信息，第二层抽屉语音信息和各个收纳盒语音信息也可以分开存储在不同的存储器中。第三层抽屉用于放置开口器、舌钳、口咽通气管、心电极极片、无菌手套、手电筒、听诊器、血压计等，与第一、第二层抽屉相同，第三层抽屉上也设置有接近开关、突块，抽屉内各器材放置于不同的收纳盒内，收纳盒下设置有压力传感器，接近开关和压力传感器与单片机、存储器、扬声器相连。当打开抽屉时，能够语音播报该抽屉内的大致物品名称，当取用第三层抽屉内各收纳盒中的器材时，能够播报该收纳盒中器材名称。第四层抽屉用于放置氧气袋、简易呼吸器、CPR训练用具、应急灯、接线板等急救设备，第四层抽屉上也设置有接近开关、突块，抽屉内各器材放置于不同的收纳盒内，收纳盒下设置有压力传感器，接近开关和压力传感器与单片机、存储器、扬声器相连。当打开抽屉时，能够语音播报该抽屉内的大致物品名称，当取用第四层抽屉内各收纳盒中的设备时，能够播报该收纳盒中器材名称。第一至第四层抽屉可分别连接独立的单片机和存储器，也可以共用单片机和存储器，只需连接不同的引脚即可，扬声器可共用。此外，车体一侧还设置有联动锁10，在联动锁锁住状态下，四层抽屉均不能打开，避免药品器械散乱丢失，当需要使用抢救车时，拉开联动锁，即可打开抽屉。

此外，车体上还可设置录音装置，录音装置与存储器连接，通过录音装置可以录制语音播报内容。当存储器为多个时，录音装置也可以设置多个，与存储器一一对应。

进一步的，在车体上还连接着输液架7，输液架高度可调，能够进行紧急输液操作。在车体的左侧还设置有固定架8，固定架上设置有手消毒液和一次性锁扣，右侧上方悬挂有锐器桶，下方悬挂有分类垃圾桶。在车体后方还通过钩子挂有胸外按压板。

使用本抢救车时，打开不同的抽屉时，在接近开关的作用下，抢救车通过扬声器播送出该抽屉内大致物品内容，在拿取抽屉中收纳盒内药品、器械时，在压力传感器的作用下，抢救车通过扬声器播送出该收纳盒内放置的物品，十分方便，防止误操作情况产生。

本实用新型方案所公开的技术手段不仅限于上述实施方式所公开的技术手段，还包括由以上技术特征任意组合所组成的技术方案。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
