一种安全静脉血采集针的制作方法

本实用新型属于静脉血采集技术领域，具体涉及一种安全静脉血采集针。

背景技术：

一次性静脉血采集针在医院里应用非常普遍，也是护理人员工作中的一项基本操作技能，当患者需要诊断病情，血液的检测是一项常规的手段，在血液检测的过程中就需要用一次性静脉血采集针，对人体的血液抽取采集。

现有技术中一次性静脉血采集针的缺陷有：1、护理人员采用一次性静脉血采集针，采集好血液后，一般是直接将用过的一次性静脉血采集针放在利器盒中，但由于一次性血样采集针的对接端针管和穿刺针管之间是由软管连接的，因为软管的自身的拉伸力的作用，将一次性静脉血采集针处于盘绕的状态，显得很凌乱，护理人员在抽完血后由于软管盘绕，容易将医护人员的手刺破，使有毒的病菌传染到医生或护理人员的身体中；2、一次性静脉血采集针的穿刺针管的针套和穿刺针管是分离的，护理人员在采集血液的操作中，首先拔掉穿刺针管的针套直接丢弃，这样穿刺针管是裸露在外的；3、医护人员将安装保护套的一次性静脉血采集针放入到医用垃圾箱中，容易造成与其他医用垃圾的交叉污染，滋生病毒、病菌。发明人基于现有技术中的诸多缺陷研发了一种新型安全型静脉血采集针，能够解决现有技术的诸多问题。

技术实现要素：

本实用新型为了解决上述技术问题，提供一种安全静脉血采集针，主要将原来采集完血液后随手丢弃的针套，固定设置在针座上；这种安全静脉血采集针设计结构简单、科学合理，使用方便；能够解决医护人员在抽完血后手被刺破的问题；同时有效解决了交叉污染，滋生病毒、病菌；大大提高了安全静脉血采集针操作的便利性和安全性。

本实用新型所采取的技术方案是：一种安全静脉血采集针，包括穿刺针管、针座、软管、对接端针管；穿刺针管设置在中间位置的最上部，穿刺针管的下部固定连接有针座，在针座的下部设置有软管，软管固定连接在针座上，软管的下部设置有对接端针管；在针座的左侧的设置有滑槽，滑槽固定设置在针座的左侧壁上，在滑槽的左侧设置有滑块，滑块固定设置在滑槽中，滑块通过滑槽上下滑动，滑块与保护套固定连接，滑槽的上部与针座的上部平齐；保护套的右侧下部与针座的左侧下部固定设置有固定线，滑块与滑槽的下部的边缘处设置有限位板；在保护套的左侧壁上设置有推拉柄，在针座的右侧中间位置设置有针翼。

所述保护套为圆筒状，保护套的直径大于穿刺针管的直径，保护套的长度大于穿刺针管的长度。

所述滑槽为V型滑道，滑块为倒V型状，滑槽与滑块相互啮合。

这种安全静脉血采集针的使用过程为：当患者需要采集血液时，将患者的采血部位上端用止血带扎紧，防止血液回流；这时医护人员手握针翼将穿刺针管扎入患者的静脉血管中，当采集好需要化验的血液后，操作者用左手握紧推拉柄推动保护套下部的滑块向上移动，滑块通过滑槽的滑动作用下，将保护套往上移动；当保护套移动到脱离滑道的时候， 这时用右手将穿刺针管对准保护套的圆孔，让穿刺针管完全插入到保护套中，这时由于固定线的作用将保护套紧紧地套装在穿刺针管上，起到很好的保护作用。

所述在针座的左侧的设置有滑槽，滑槽固定设置在针座的左侧壁上，在滑槽的左侧设置有滑块，滑块固定设置在滑槽中，滑块通过滑槽上下滑动；这样设置的主要目的是为了一方面通过滑槽与滑块的相互滑动作用，实现保护套的上下滑动，使保护套实现上下移动的目的；另一方面可以上下移动的保护套由于固定滑道的作用，使保护套实现了按照固定位置移动，从而使保护套有固定限位的作用，为保护套准确套装在穿刺针管上创造了必要条件。

所述滑块与左侧的保护套固定连接，保护套的右侧下部与针座的左侧下部固定设置有固定线；这样设置的主要目的是为了，一方面由于固定线的固定连接的作用，将保护套固定连接在针座的上面，杜绝了保护套与一次性静脉血采集针脱落情况的发生，使保护套与针座成为一个整体；另一方面当保护套套装在穿刺针管上的时候，由于固定线的拉伸的作用，将保护套牢固地套装在穿刺针管的上面，具有紧固保护套的作用。

所述滑块与滑槽的下部的边缘处设置有限位板；这样设置的主要目的是利用限位板的固定限位的作用，将保护套固定住不让保护套向下脱落，起到固定限位保护套的作用。

所述在保护套的侧壁上设置有推拉柄，在针座的右侧中间位置设置有针翼；推拉柄的作用主要是方便操作人员将保护套向上或向下推动，实现 保护套准确套装在穿刺针管上；针翼的作用主要方便医护人员顺利地将安全静脉血样采集针的穿刺针管插入到患者的静脉血管中。

所述固定线所用的材料为抗拉伸的弹性材料；这样设置的主要目的是一方面固定住保护套，使保护套和安全静脉血采集针固定为一体，防止保护套随意丢弃；另一方面给保护套提供一个向下的拉伸力，使保护套套装的更加牢固。

本实用新型的有益效果：本技术方案提供一种安全静脉血采集针，其设计结构简单、科学合理，使用方便；能够解决医护人员手被刺破的问题，还能够解决穿刺针管裸露在外的问题，同时有效解决了交叉污染，滋生病毒、病菌，大大提高了静脉血采集针操作的便利性和安全性。

附图说明

图1为本实用新型的结构示意图；

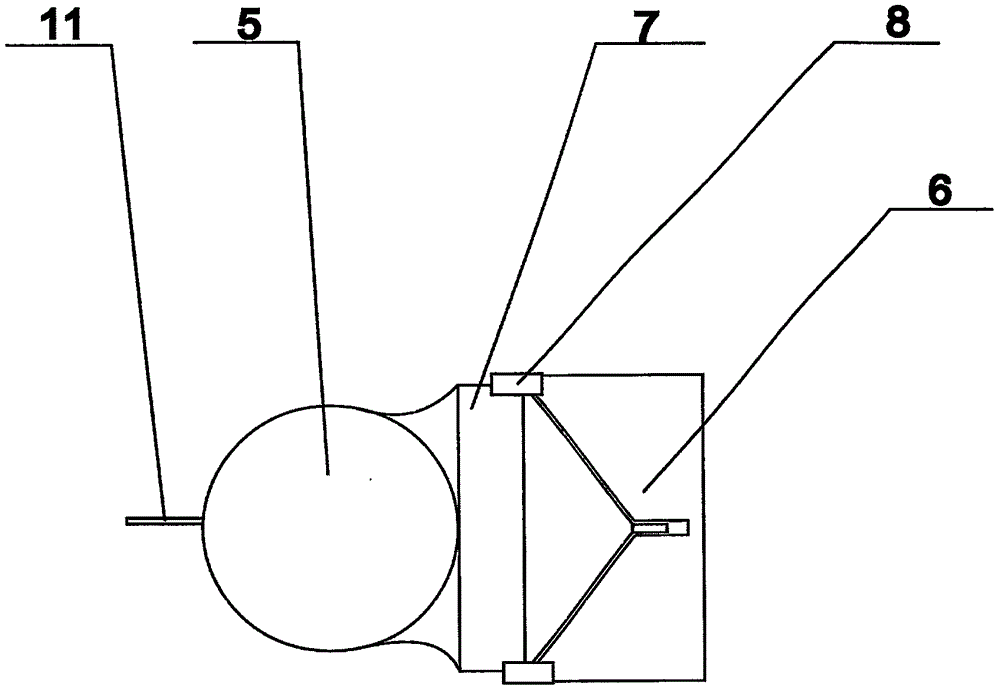

图2为本实用新型的滑道与滑块结合处的仰视图；
