一种X射线乳腺机的制作方法与工艺

本实用新型涉及医疗设备领域,尤其涉及一种X射线乳腺机。



背景技术:

乳腺检测设备用于检查被检查人的乳腺是否存在病变等,以确认该被检查人是否健康。现有乳腺检测仪器目前是通过压迫板直接下压受检组织以将受检组织夹持在压迫板及平板探测器之间,然而,该种方式在压迫受检组织展开时,必然会有一部分受检组织被挤出成像面范围外,可能会造成乳腺病灶遗漏;且在受检组织被挤出时,受检组织与压迫板之间存在相对运动,容易受到伤害。



技术实现要素:

本实用新型旨在提供一种X射线乳腺机,方便受检人员检查,同时使工作人员易于拆卸清洗压迫板,使检测结果更准确。

为达到上述目的,本实用新型采用的技术方案如下:

一种X射线乳腺机,包括检测设备和立架,所述立架为柱状,包括底座和柱身,所述柱身固定在底座上;所述柱身的一个侧面开有限位移动槽,所述柱身上安装有能够上下移动的转动轴,所述转动轴从限位移动槽内伸出;所述限位移动槽所在侧面的相邻侧面上设有控制面板,所述控制面板上方设有摄影开关按钮,控制面板下方设有紧急控制按钮;

所述检测设备包括X射线球管、等中心C臂、平板探测器和压迫板,所述X射线球管安装在等中心C臂的顶部,所述平板探测器安装在等中心C臂内侧的中部;所述等中心C臂上开有供压迫板移动的滑槽,所述滑槽设置在X射线球管和平板探测器之间;所述压迫板通过连接卡件安装在等中心C臂上,连接卡件安装在滑槽上;

所述检测设备固定在转动轴上,所述限位移动槽所在侧面的相对侧面上设有探测器开关和X射线按钮,所述立架上还连接有压迫板控制脚踏。

优选的,所述X射线球管的开口向下。

优选的,所述X射线球管下方设有聚碳酸酯屏。

优选的,所述连接卡件上设有弹簧卡扣,所述压迫板上设有卡扣孔,所述连接卡件和压迫板通过卡扣连接。

优选的,所述连接卡件顶面上开有供操作弹簧卡扣的天窗。

优选的,所述平板探测器上设有辅助显示器,所述辅助显示器上设有控制按钮。

优选的,所述等中心C臂上还设有校准装置,包括旋转把手、精密调节按钮和校准灯,所述校准装置安装在等中心C臂的顶部。

优选的,所述压迫板为透光材料。

优选的,所述压迫板包括底板,底板为方形,所述底板四边分别连接有侧板,侧板与底板垂直,侧板位于底板上方;还包括连接架,所述连接架包括连接条A、连接条B和连接条C,所述连接条A数量为两个,两个连接条A左右正对设置,连接条B的两端分别与两个连接条A垂直连接;所述连接条C数量为两个,两个连接条C对称固连在连接条B的同一侧面,连接条C的自由端位于底板外,连接条B与连接条C垂直;两个连接条A分别与两个相对侧板固定连接。

优选的,所述连接条B的位置高于所述两个相对侧板;所述连接条A包括水平段和倾斜段。

优选的,所述连接条A的水平段与侧板连接,连接方式为销钉连接或铆接。

优选的,所述连接条A的水平段与侧板顶部卡合,连接条A的水平段的底面设置卡槽。

优选的,所述连接条C的内侧表面设有两条相互平行的水平卡槽,两条水平卡槽上分别设有卡扣孔。

优选的,所述底板与侧板一体制造。

本实用新型结构简单,使用方便。压迫板通过滑槽和卡扣孔可以很方便的固定在检测设备上,方便工作人员对压迫板进行拆卸清洗,同时使检测结果更精确,提高患者的舒适度。

附图说明

图1为本实用新型结构示意图。

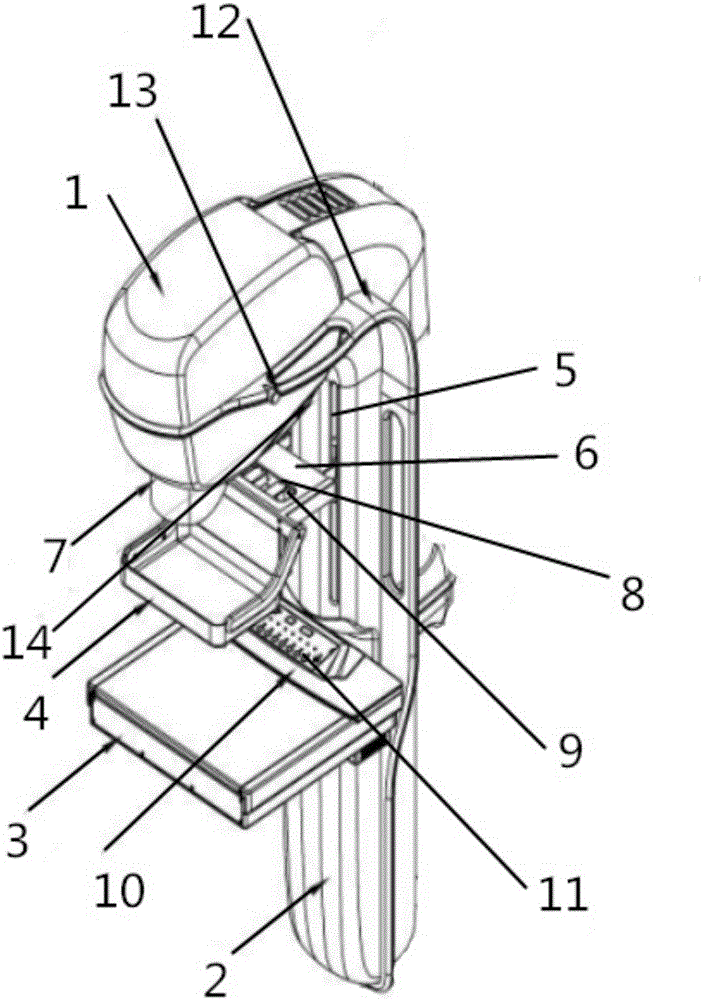

图2为检测设备结构示意图。

图3为压迫板结构示意图。

图中:1-X射线球管、2-等中心C臂、3-平板探测器、4-压迫板、5-滑槽、6-连接卡件、7-聚碳酸酯屏、8-弹簧卡扣、9-天窗、10-辅助显示器、11-控制按钮、12-旋转把手、13-精密调节按钮、14-校准灯、15-立架、16-控制面板、17-摄影开关按钮、18-紧急控制按钮、19-探测器开关、20-X射线按钮、21-控制踏板、22-转动轴、23-限位移动槽、24-底座、25-检测设备、401-底板、402-侧板、403-连接架、404-连接条A、405-连接条B、406-连接条C、407-水平段、408-倾斜段、409-卡槽、410-水平卡槽、411-卡扣孔。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白,以下结合附图,对本实用新型进行进一步详细说明。

如图1-3所示,一种X射线乳腺机,包括检测设备25和立架15,所述立架15为柱状,包括底座24和柱身,所述柱身固定在底座24上;所述柱身的一个侧面开有限位移动槽23,所述柱身上安装有能够上下移动的转动轴22,所述转动轴22从限位移动槽23内伸出;所述限位移动槽23所在侧面的相邻侧面上设有控制面板16,所述控制面板16上方设有摄影开关按钮17,控制面板16下方设有紧急控制按钮18;

所述检测设备25包括X射线球管1、等中心C臂2、平板探测器3和压迫板4,所述X射线球管1安装在等中心C臂2的顶部,所述平板探测器3安装在等中心C臂2内侧的中部;所述等中心C臂2上开有供压迫板4移动的滑槽5,所述滑槽5设置在X射线球管1和平板探测器3之间;所述压迫板4通过连接卡件6安装在等中心C臂2上,连接卡件6安装在滑槽5上;

所述检测设备25固定在转动轴22上,所述限位移动槽23所在侧面的相对侧面上设有探测器开关19和X射线按钮20,所述立架15上还连接有压迫板控制脚踏21。

优选的,所述X射线球管1的开口向下。

优选的,所述X射线球管1下方设有聚碳酸酯屏7。

优选的,所述连接卡件6上设有弹簧卡扣8,所述压迫板4上设有卡扣孔,所述连接卡件6和压迫板4通过卡扣连接。

优选的,所述连接卡件6顶面上开有供操作弹簧卡扣8的天窗9。

优选的,所述平板探测器3上设有辅助显示器10,所述辅助显示器10上设有控制按钮11。

优选的,所述等中心C臂2上还设有校准装置,包括旋转把手12、精密调节按钮13和校准灯14,所述校准装置安装在等中心C臂2的顶部。

优选的,所述压迫板4为透光材料。

优选的,所述压迫板4包括底板401,底板401为方形,所述底板401四边分别连接有侧板402,侧板402与底板401垂直,侧板402位于底板401上方;还包括连接架403,所述连接架403包括连接条A404、连接条B405和连接条C406,所述连接条A404数量为两个,两个连接条A404左右正对设置,连接条B405的两端分别与两个连接条A404垂直连接;所述连接条C406数量为两个,两个连接条C406对称固连在连接条B405的同一侧面,连接条C406的自由端位于底板401外,连接条B405与连接条C406垂直;两个连接条A404分别与两个相对侧板402固定连接。

优选的,所述连接条B405的位置高于所述两个相对侧板402;所述连接条A404包括水平段407和倾斜段408。

优选的,所述连接条A404的水平段407与侧板402连接,连接方式为销钉连接或铆接。

优选的,所述连接条A404的水平段407与侧板402顶部卡合,连接条A404的水平段的底面设置卡槽409。

优选的,所述连接条C406的内侧表面设有两条相互平行的水平卡槽410,两条水平卡槽410上分别设有卡扣孔411。

优选的,所述底板401与侧板402一体制造。

本实用新型结构简单,使用方便。压迫板通过滑槽和卡扣孔可以很方便的固定在检测设备上,方便工作人员对压迫板进行拆卸清洗,同时使检测结果更精确,提高患者的舒适度。

当然,本实用新型还可有其它多种实施例,在不背离本实用新型精神及其实质的情况下,熟悉本领域的技术人员可根据本实用新型作出各种相应的改变和变形,但这些相应的改变和变形都应属于本实用新型所附的权利要求的保护范围。
