基于神经肌肉电刺激仪的智能检测报警装置的制作方法

本发明涉及精密仪器智能报警领域，尤其涉及一种基于神经肌肉电刺激仪的智能检测报警装置。

背景技术：

在医学上，常用神经肌肉电刺激仪发出电脉冲序列诱发肌肉运动，刺激特定肌肉群使其抽搐或者收缩，继而达到“功能”修复的技术。该仪器输出电脉冲大小直接关系到治疗的效果，其输出电性参数的稳定性对治疗的进度起至关重要的作用，现目前，传统意义上的电子检测仪器读数不精确，反应不够灵敏、线型误差较大，不能很好的应用在精密仪器的电性检测上，并且在患者治疗过程中常常采用无人值守的治疗方式，患者往往无法从自身角度去感知神经肌肉电刺激仪电脉冲输出是否安全和稳定，对神经肌肉电刺激仪在工作中的监控预警手段十分匮乏。因此，有必要设计一种基于神经肌肉电刺激仪的智能检测报警装置。

技术实现要素：

本发明提供一种基于神经肌肉电刺激仪的智能检测报警装置，以解决目前传统电子检测仪读数不精确、反应不够灵敏、线型误差较大，并且对神经肌肉电刺激仪在工作中的监控预警手段十分匮乏的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种基于神经肌肉电刺激仪的智能检测报警装置，包括壳体，还包括检测电路、报警模块、显示屏和报警器，所述检测电路通过测试接口连接神经肌肉电刺激仪，用于测试电刺激仪的输出电性参数，所述检测电路包括：继电器网络、电阻网络、信号调理电路、CPU单片机和电源电路；所述报警模块连接检测电路，用于对比神经肌肉电刺激仪的输出电性参数得出预警等级；所述显示屏连接检测电路和报警模块，用于显示检测的输出电性参数和预警等级；所述报警器连接报警模块，用于根据预警等级发出不同频率的报警声和闪烁不同颜色的报警灯光。

进一步地，所述报警模块还包括远程报警器、开关量输入报警端子和电性输入端子，所述开关量输入报警端子连接检测电路的电源电路，用于检测电源供电量；所述电性输入端子连接CPU单片机，用于根据自定义报警状态检测预警等级。

进一步地，所述远程报警器设有手机卡模块、无线模块和32位微处理器。

进一步地，所述手机卡模块插入4G手机卡，用于连接运营商网络，所述无线模块用于连接无线局域网和手机蓝牙；所述32位微处理器连接手机卡模块，用于通过运营商网络向自定义手机号发送预警等级和输出电性参数，所述32位微处理器连接无线模块，用于通过无线局域网和手机蓝牙向自定义手机终端发送预警等级和输出电性参数。

进一步地，所述远程报警器还包括联动控制器，所述联动控制器用于在自定义报警状态下切断或打开其他电气设备。

进一步地，所述电性参数包括电压、电流、输入电压信号值、信号频率、直流分量、交流分量、干扰电流和拍频。

进一步地，所述预警等级分为预警一级、预警二级和预警三级，所述预警一级为输出电性参数在正常值±10％上下浮动；所述预警二级为输出电性参数在正常值±10％～±30％上下浮动；所述预警三级为输出电性参数在正常值±30％以上或以下。

本发明的有益效果是：

本发明包括检测电路、报警模块、显示屏和报警器，检测电路测试神经肌肉电刺激仪的输出电性参数，该输出电性参数输入报警模块，预警模块内的电性输入端子对电性参数与自定义报警状态进行比对，将比对后的结果发送给远程报警器内的32位微处理器，32位微处理器连接远程报警器内的手机卡模块通过运营商网络将预警等级和输出电性参数发送给自定义手机号，32位微处理器连接远程报警器内的无线模块通过无线局域网和手机蓝牙将预警等级和输出电性参数发送至自定义手机终端；远程报警器还包括联动控制器，联动控制器用于在自定义报警状态下切断或打开其他电气设备，可用于消防联动；报警模块还设有开关量输入报警端子，开关量输入报警端子连接检测电路的电源电路，用于检测电源供电量情况，当无电量输入或电量输入出现故障时产生预警信息；报警器用于根据报警等级发出不同频率的报警声和闪烁不同颜色的报警灯光。本发明通过在测试电路上加入报警模块，通过无线报警器将预警等级和输出电性参数发送给自定义手机，可以对无人值守的神经肌肉电刺激仪起到实时监控预警作用，大大改善了目前传统电子检测仪读数不精确、反应不够灵敏、线型误差较大、神经肌肉电刺激仪在工作中的监控预警手段十分匮乏的问题。

附图说明

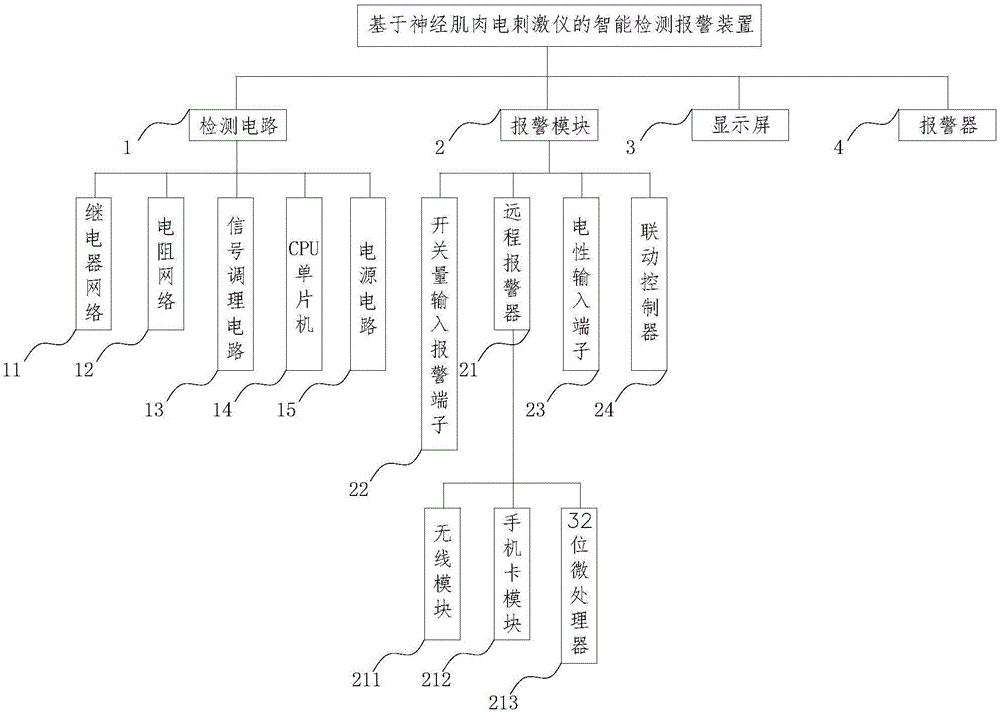

图1是本发明的一个结构连接框图；

图2是本发明的CPU单片机的一个电路连接示意图；

图3是本发明的信号调理电路的一个电路连接示意图；

图4是本发明的接入点的一个电路连接示意图；

图5是本发明的继电器DQ1～DQ3的一个电路连接示意图；

图6是本发明继电器DQ4～DQ7的一个电路连接示意图；

图7是本发明继电器DQ8的一个电路连接示意图。

具体实施方式

为了使本技术领域的人员更好地理解本发明实施例中的技术方案，并使本发明实施例的上述目的、特征和优点能够更加明显易懂，下面结合附图对本发明实施例中技术方案作进一步详细的说明。

参见图1，包括检测电路1、报警模块2、显示屏3和报警器4，检测电路通过测试接口连接神经肌肉电刺激仪，用于测试电刺激仪的输出电性参数；报警模块连接检测电路，用于对比神经肌肉电刺激仪的输出电性参数得出预警等级；显示屏连接检测电路和报警模块，用于显示检测的输出电性参数和预警等级；报警器连接报警模块，用于根据预警等级发出不同频率的报警声和闪烁不同颜色的报警灯光。

在本实施例中，检测电路包括：继电器网络11、电阻网络12、信号调理电路13、CPU单片机14和电源电路15，CPU单片机为带12位高速AD，所述带12位高速AD采用SMT32F407VET6；继电器网络与电阻网络连接，用于自动控制、安全保护和转换电路；电阻网络与信号调理电路连接，用于生成AD采样信号；信号调理电路与CPU单片机连接，用于生成放大信号和处理AD采样；报警模块包括远程报警器21、开关量输入报警端子22和电性输入端子23，开关量输入报警端子连接检测电路的电源电路，用于检测电源供电量，当无电量输入或电量输入出现故障时产生预警信息；电性输入端子连接CPU单片机，用于根据自定义报警状态检测预警等级；远程报警器设有手机卡模块211、无线模块212和32位微处理器213，手机卡模块插入4G手机卡，用于连接运营商网络，无线模块用于连接无线局域网和手机蓝牙；32位微处理器连接手机卡模块，用于通过运营商网络向自定义手机号发送预警等级和输出电性参数值；32位微处理器连接无线模块，用于通过无线局域网和手机蓝牙向自定义手机终端发送预警等级和输出电性参数值；远程报警器还包括联动控制器24，联动控制器用于在自定义报警状态下切断或打开其他电气设备，可用于消防联动。

在本实施例中，输出电性参数包括电压、电流、输入电压信号值、信号频率、直流分量、交流分量、干扰电流和拍频。

在本实施例中，检测电路的工作原理是：根据测试设置，软件控制信号调理电路的继电器DQ1～DQ3选取信号接入点J1～J3中的其中一路或两路，并控制DQ4～DQ8选取测试用的电阻网络，DQ8为选取外部电阻和内部的继电器。电压测试信号通过测量分压电阻R238～R242和R244分压后，电压信号送入PGA280的7脚也就是通道2中进行放大及信号中值的抬升，经过调理后的信号送入的23脚进行AD采样，根据AD值的大小，CPU自动调节PGA280的放大倍数到合适的值，保证信号的完整，得到完整的测量数据。PGA280的信号中值电压输入脚为3脚，此脚电压有CPU的DA输出30脚输出，实现软件可调。

在本实施例中，预警等级分为预警一级、预警二级和预警三级，所述预警一级为输出电性参数在正常值±10％上下浮动，报警器显示绿灯；预警二级为输出电性参数在正常值±10％～±30％上下浮动，报警器显示黄灯，并发出间隔较长的报警声；预警三级为输出电性参数在正常值±30％以上或以下，报警器显示红灯，并发出间隔较短的报警声。

由上述实施例可见，本发明包括检测电路、报警模块、显示屏和报警器，检测电路测试神经肌肉电刺激仪的输出电性参数，该输出电性参数输入报警模块，预警模块内的电性输入端子对电性参数与自定义报警状态进行比对，将比对后的结果发送给远程报警器内的32位微处理器，32位微处理器连接远程报警器内的手机卡模块通过运营商网络将预警等级和输出电性参数发送给自定义手机号，32位微处理器连接远程报警器内的无线模块通过无线局域网和手机蓝牙将预警等级和输出电性参数发送至自定义手机终端；远程报警器还包括联动控制器，联动控制器用于在自定义报警状态下切断或打开其他电气设备，可用于消防联动；报警模块还设有开关量输入报警端子，开关量输入报警端子连接检测电路的电源电路，用于检测电源供电量情况，当无电量输入或电量输入出现故障时产生预警信息；报警器用于根据报警等级发出不同频率的报警声和闪烁不同颜色的报警灯光。本发明通过在测试电路上加入报警模块，通过无线报警器将预警等级和输出电性参数发送给自定义手机，可以对无人值守的神经肌肉电刺激仪起到实时监控预警作用，大大改善了目前传统电子检测仪读数不精确、反应不够灵敏、线型误差较大、神经肌肉电刺激仪在工作中的监控预警手段十分匮乏的问题。

最后说明的是，以上实施例仅用以说明本发明的技术方案而非限制，尽管参照较佳实施例对本发明进行了详细说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的宗旨和范围，其均应涵盖在本发明的权利要求范围当中。
