一种新生儿用保育箱的制作方法

本实用新型涉及保育箱技术领域，具体涉及一种新生儿用保育箱。

背景技术：

保育箱是一种新生儿科用以给新生儿提供适宜环境的医疗设施。现在的保育箱款式多种多样，功能和价格也是相差也很大，选择时要注意安全和实用相结合的原则。保育箱通常分为多功能保育箱、带控制的智能保育箱、脚踏式保育箱。现有市场上的保育箱通常具有以下缺陷：1.现有的保育箱舒适度不足；2.现有的保育箱不能主动陪伴、安抚新生儿。

技术实现要素：

为了解决上述技术存在的缺陷，本实用新型提供一种新生儿用保育箱。

本实用新型实现上述技术效果所采用的技术方案是：

一种新生儿用保育箱，包括箱体，所述箱体的上端通过第一转轴设有透明盖，所述箱体的内部底端设有第一开槽，所述第一开槽的槽口处通过第二转轴设有支撑板，所述第一开槽内设有第一驱动装置，所述第一驱动装置靠近支撑板的一侧设有第一伸缩杆，且第一伸缩杆远离第一驱动装置的一端与支撑板连接，所述箱体的底端和支撑板上共同设有软垫，所述箱体的一侧分别设有音乐播放器和支座，所述支座上设有控制按键组，所述支座远离箱体的一端通过第三转轴设有显示屏，所述箱体的下端设有固定块，所述固定块的下端设有底座，所述底座靠近箱体的一侧对称设有六个第二开槽，每个所述第二开槽内均设有第二驱动装置，每个所述第二驱动装置靠近固定块的一侧均设有第二伸缩杆，且每个第二伸缩杆远离第二驱动装置的一端均与固定块连接。

上述的一种新生儿用保育箱，所述透明盖靠近软垫的一侧分别设有温度感应器和湿度感应器。

上述的一种新生儿用保育箱，所述箱体的一侧和透明盖上均设有若干透气管。

上述的一种新生儿用保育箱，所述底座的下端设有四个滚轮，且每个滚轮上均设有制动装置。

上述的一种新生儿用保育箱，所述支座采用L型结构。

上述的一种新生儿用保育箱，所述固定块采用半圆柱体结构。

上述的一种新生儿用保育箱，所述箱体的内部还设有尿液感应器，且尿液感应器与软垫连接。

本实用新型的有益效果为：湿度感应器和温度感应器将感应到箱体内的温度和湿度信息传送给显示屏内的单片机，单片机将信息处理后以数值的形式在显示屏上显示出来；第一驱动装置可驱动第一伸缩杆伸长、缩短来调节支撑板的位置，使新生儿躺下时，头部至于最舒适的位置；软垫的设置，也确保了箱体内的舒适度；显示屏可播放视频，音乐播放器可播放音乐，均可减轻新生儿的孤独感和恐惧感；尿液感应器可检测到新生儿是否撒尿，如感应到有尿液产生，则会将信息传送给内的单片机，单片机将信息处理后以汉字的形式在显示屏上显示出来；当新生儿发生啼哭时，利用控制按键组控制两个第二驱动装置，其中一个缓慢驱动第二伸缩杆伸长，另一个则缓慢驱动第二伸缩杆缩短，当固定块至最大倾斜角度时，已经伸长的第二伸缩杆再缩短，缩短的第二伸缩杆再伸长，从而达到固定块可在底座上摇晃，进而带动箱体摇晃，起到安抚新生儿的作用。本实用新型功能齐全，使用方便，箱体内的舒适度很好，且能主动陪伴和安抚新生儿，具有很好的推广价值。

附图说明

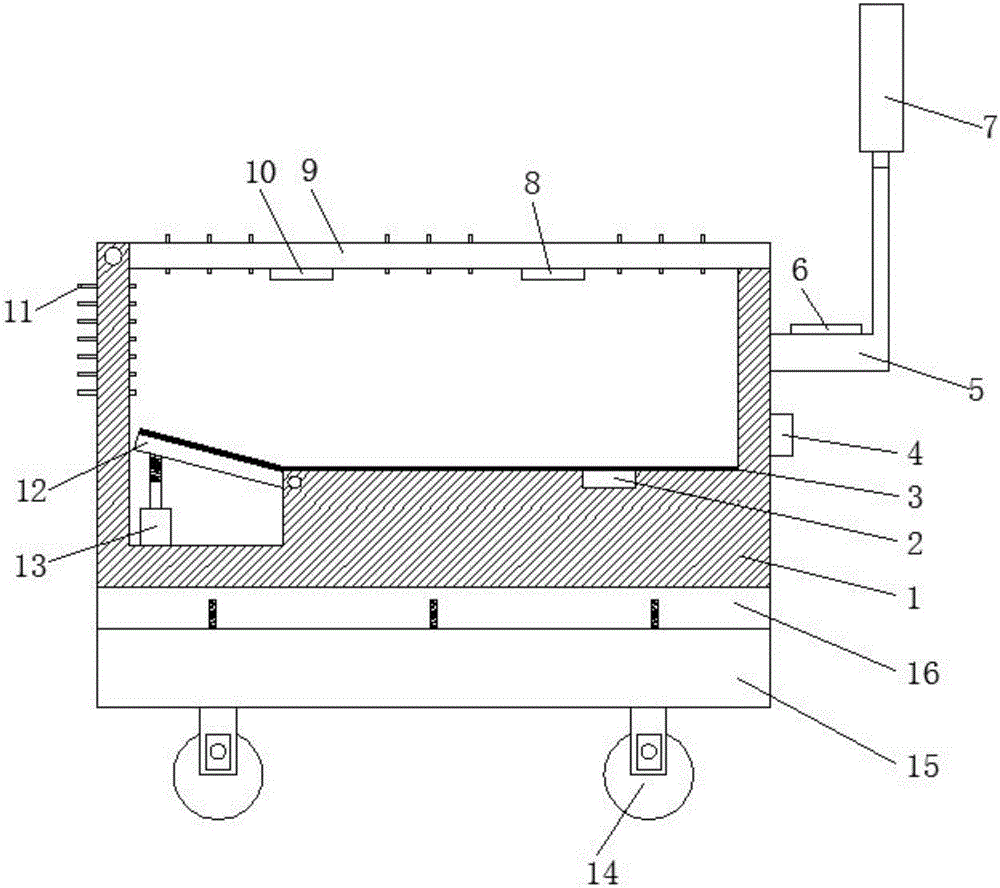

图1为本实用新型提出的一种新生儿用保育箱的结构示意图；

图2为本实用新型提出的一种新生儿用保育箱中第二驱动装置部分的结构示意图。

图中：1-箱体、2-尿液感应器、3-软垫、4-音乐播放器、5-支座、6-控制按键组、7-显示屏、8-湿度感应器、9-透明盖、10-温度感应器、11-透气管、12-支撑板、13-第一驱动装置、14-滚轮、15-底座、16-固定块、17-第二驱动装置、18-第二伸缩杆。

具体实施方式

为使对本实用新型作进一步的了解，下面参照说明书附图和具体实施例对本实用新型作进一步说明：

如图1-2所示，一种新生儿用保育箱，包括箱体1，箱体1的上端通过第一转轴设有透明盖9，箱体1的内部底端设有第一开槽，第一开槽的槽口处通过第二转轴设有支撑板12，第一开槽内设有第一驱动装置13，第一驱动装置13靠近支撑板12的一侧设有第一伸缩杆，且第一伸缩杆远离第一驱动装置13的一端与支撑板12连接，箱体1的底端和支撑板12上共同设有软垫3，箱体1的一侧分别设有音乐播放器4和支座5，支座5上设有控制按键组6，支座5远离箱体1的一端通过第三转轴设有显示屏7，箱体1的下端设有固定块16，固定块16的下端设有底座15，底座15靠近箱体1的一侧对称设有六个第二开槽，每个第二开槽内均设有第二驱动装置17，每个第二驱动装置17靠近固定块16的一侧均设有第二伸缩杆18，且每个第二伸缩杆18远离第二驱动装置17的一端均与固定块16连接。

优选的，透明盖9靠近软垫3的一侧分别设有温度感应器10和湿度感应器8。箱体1的一侧和透明盖9上均设有若干透气管11。底座15的下端设有四个滚轮14，且每个滚轮14上均设有制动装置。支座5采用L型结构。固定块16采用半圆柱体结构。箱体1的内部还设有尿液感应器2，且尿液感应器2与软垫3连接。

本实用新型的有益效果为：湿度感应器8和温度感应器10将感应到箱体内的温度和湿度信息传送给显示屏7内的单片机，单片机将信息处理后以数值的形式在显示屏7上显示出来；第一驱动装置13可驱动第一伸缩杆伸长、缩短来调节支撑板12的位置，使新生儿躺下时，头部至于最舒适的位置；软垫3的设置，也确保了箱体1内的舒适度；显示屏7可播放视频，音乐播放器4可播放音乐，均可减轻新生儿的孤独感和恐惧感；尿液感应器2可检测到新生儿是否撒尿，如感应到有尿液产生，则会将信息传送给7内的单片机，单片机将信息处理后以汉字的形式在显示屏7上显示出来；当新生儿发生啼哭时，利用控制按键组6控制两个第二驱动装置17，其中一个缓慢驱动第二伸缩杆18伸长，另一个则缓慢驱动第二伸缩杆18缩短，当固定块16至最大倾斜角度时，已经伸长的第二伸缩杆18再缩短，缩短的第二伸缩杆18再伸长，从而达到固定块16可在底座15上摇晃，进而带动箱体1摇晃，起到安抚新生儿的作用。本实用新型功能齐全，使用方便，箱体内的舒适度很好，且能主动陪伴和安抚新生儿，具有很好的推广价值。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内，本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
