一种输液瓶口弹簧式消毒保持机构的制作方法

本实用新型属于医疗仪器领域，特别涉及一种输液瓶口弹簧式消毒保持机构。

背景技术：

护士在给病人进行输液的时候，时常会遇到需要换瓶的场景，即病人需要输入多瓶液体。在过去护士的操作中，往往将首瓶液体插入针头并挂好之后，需要将其他瓶子也开封并在瓶口塞上一个小消毒棉以达到保持消毒状态的效果。但是在实际操作中，由于护士操作不规范，有时不能很好地保持消毒棉与瓶口的接触，无法长时间保持消毒状态，这样有一定的几率引发交叉感染。

因此，需要实用新型一种可以长期保持瓶口消毒状态的机构，同时经过机构设计，可以方便护士进行换瓶操作，去除消毒用的顶尖帽，为换瓶工作带来安全又便捷的效果。

技术实现要素：

本实用新型的目的在于针对目前医院护士在进行换瓶操作时无法长期保持待使用的输液瓶瓶口消毒状态的问题，设计一种方便去除并能长期保持输液瓶消毒状态的机构。

本实用新型的目的是通过以下技术方案来实现的：一种输液瓶口弹簧式消毒保持机构，包括底盘、主轴、输液瓶安装盘、顶尖帽、弹簧、顶尖帽安装板；所述底盘放置在地面上，起到支撑整个机构、防止倾覆的作用；所述主轴垂直固定在所述底盘上；所述顶尖帽安装板固定在所述主轴上，不可旋转，与所述底盘平行；所述输液瓶安装盘垂直安装在主轴上高于所述顶尖帽安装板的位置且可以绕所述主轴旋转，其上面开孔，可以垂直放置输液瓶；所述顶尖帽安装板上在输液瓶相应位置的下方，设置所述弹簧和顶尖帽，所述顶尖帽中内部圆槽中安放消毒绵，所述弹簧将所述顶尖帽压在输液瓶瓶口；

所述顶尖帽顶部开有圆锥斜面，可以方便在旋转的时候扣合在输液瓶的瓶口，或者从输液瓶的瓶口脱开；

所述顶尖帽的外部截面为圆柱形，或者为马蹄形、多边形等，都可以满足要求。

本实用新型的有益效果：本机构用于输液的过程中，护士一次开启输液瓶，只需要将几瓶液体挂在输液架的输液瓶安装盘上，弹簧将顶尖帽顶起压在输液瓶的瓶口上，使消毒棉与瓶口紧密接触，以达到保持消毒状态的结果；在需要换瓶的时候，只要按一定的方向旋转输液安装盘，输液瓶将从顶尖帽位置移开，方便护士将插针插在下一瓶中，整个机构方便了护士的操作，同时也达到了更好的消毒效果。

附图说明

图1为本实用新型所述输液瓶口弹簧式消毒保持机构的整体主视图；

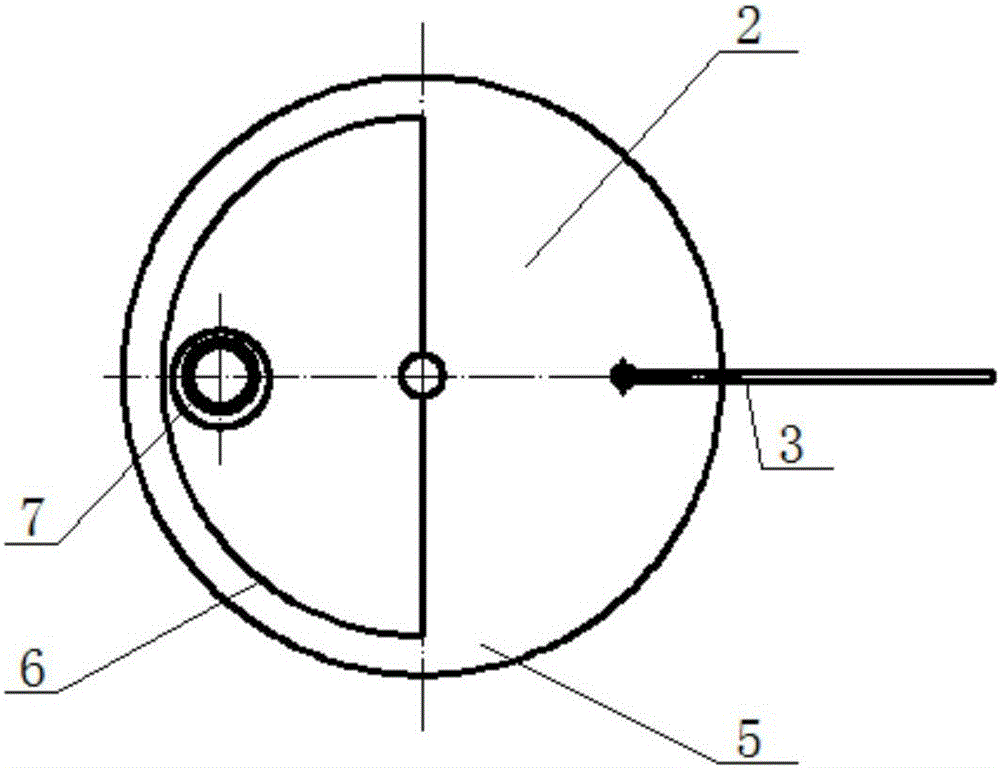

图2为本实用新型所述输液瓶口弹簧式消毒保持机构的A-A剖视图；

图3为本实用新型所述输液瓶口弹簧式消毒保持机构的顶尖帽的俯视图；

图4为与本实用新型所述输液瓶口弹簧式消毒保持机构的顶尖帽的主视剖视图。

图中：1、输液瓶；2、输液瓶安装盘；3、输液针及输液管；4、主轴；5、底盘；6、顶尖帽安装板；7、弹簧；8、顶尖帽。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细说明。

一种输液瓶口弹簧式消毒保持机构，包括底盘5、主轴4、输液瓶安装盘2、顶尖帽8、弹簧7、顶尖帽安装板6；

所述底盘5位于机构最底端，设计得较为沉重，放置在地面上，起到支撑整个机构、防止倾覆的作用；所述主轴4垂直固定在所述底盘5上；所述顶尖帽安装板6固定在所述主轴4上，不可旋转，与所述底盘5平行；所述输液瓶安装盘2垂直安装在主轴上高于所述顶尖帽安装板6的位置且可以绕所述主轴4旋转，其上面开孔，可以垂直放置输液瓶1；所述顶尖帽安装板6上在输液瓶1瓶口相应位置的下方，设置所述弹簧7和顶尖帽8，所述顶尖帽8中内部圆槽81中安放消毒绵，旋转到位后所述弹簧7将所述顶尖帽8压在待输液的输液瓶1瓶口，形成一个消毒的密闭空间，达到长期保持消毒状态的效果；而正在输液的输液瓶1上安插着输液针及输液管3，为患者输液。(图1、图2所示)

所述顶尖帽8顶部开有圆锥斜面82，可以方便在换输液瓶旋转的时候扣合在输液瓶1的瓶口，或者从输液瓶1的瓶口脱开(图3、图4所示)；所述顶尖帽的外部截面为圆柱形，或者为马蹄形、多边形等，都可以满足要求。
