一种医用影像集成组合吊塔的制作方法

本实用新型涉及医用吊塔技术领域，特别涉及一种医用影像集成组合吊塔。

背景技术：

医用吊塔，其结构简单紧凑，使用方便，是医院理想的医用气体、电源、仪器平台、网络输出终端的工作站。目前的吊塔在使用时都是360转动的，但是在实际使用中，有时候需要在特定角度位置限位，此时360度旋转的吊塔就会在位置度较差、不稳定的缺陷。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单合理、操作方便的医用影像集成组合吊塔。

为实现上述目的，本实用新型采用以下技术方案：

本实用新型所述的一种医用影像集成组合吊塔，包括吸顶块，与所述吸顶块固定连接的吊柱A通过转动关节B与悬臂A可转动连接，所述悬臂A与固定在吊塔总成上的连接柱A通过转动关节A可转动连接；吊柱B与所述吸顶块固定连接，固定连接在所述吊柱B底端的连接块通过铰接式接头A与悬臂B可转动连接，所述悬臂B与斜拉臂通过铰接式接头B可转动连接，连接柱B通过铰接式接头C与所述斜拉臂可转动连接，所述连接柱B与显示器挂架铰接，显示器与所述显示器挂架固定连接；所述转动关节A与转动关节B的构造相同，所述转动关节A包括与所述连接柱A固定连接的轴承外圈、与所述轴承外圈相适配的轴承内圈，所述轴承内圈与悬臂A固定连接，所述轴承内圈与轴承外圈之间设置有滚珠，所述轴承外圈外壁上设置有夹90度圆心角的两个限位块，所述轴承内圈外壁上设置有限位柱，所述限位柱位于两个所述限位块之间，所述限位块上开设有与所述限位柱相适配的半圆柱凹槽。

进一步地，所述吊塔总成包括塔头，所述塔头上固定连接有滑轨，与所述滑轨滑动连接的上支架上固定连接有上托板，与所述滑轨滑动连接的下支架上固定连接有下托板，滑块与所述滑轨滑动连接，所述滑块通过转轴与悬臂C铰接，一侧的输液架与所述悬臂C可滑动连接，所述滑轨底部固定连接有抽屉。

进一步地，所述铰接式接头A、铰接式接头B以及铰接式接头C的构造相同，所述铰接式接头A包括与悬臂B固定连接的旋转筒，与所述旋转筒相适配的螺栓与所述连接块通过螺纹固定连接，所述旋转筒底面与连接块顶面之间设置有阻尼垫片。

进一步地，所述塔头上设置有气体终端、电源插座以及拉手。

本实用新型的有益效果为：本实用新型结构简单，操作方便，可以进行角度限位，有效克服了现有技术之不足和缺陷。

附图说明

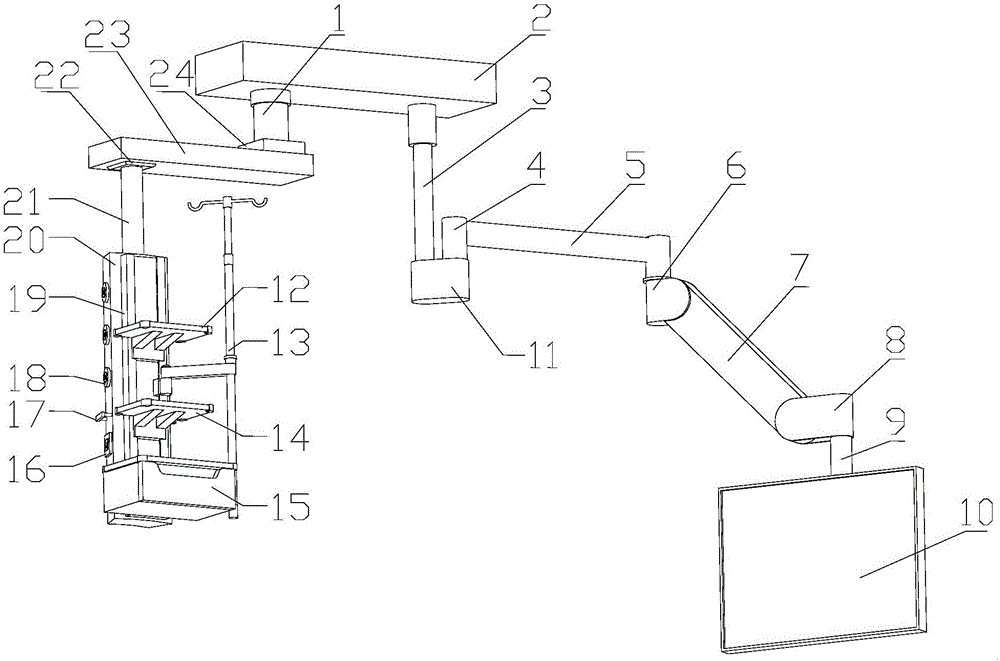

图1是本实用新型的整体结构示意图；

图2是本实用新型显示器连接结构示意图；

图3是本实用新型吊塔总成结构示意图；

图4是本实用新型转动关节结构示意图；

图5是本实用新型铰接式接头结构示意图。

图中：

1、吊柱A；2、吸顶块；3、吊柱B；4、铰接式接头A；5、悬臂B；6、铰接式接头B；7、斜拉臂；8、铰接式接头C；9、连接柱B；10、显示器；11、连接块；12、上托板；13、输液架；14、下托板；15、抽屉；16、电源插座；17、拉手；18、气体终端；19、滑轨；20、塔头；21、连接柱A；22、转动关节A；23、悬臂A；24、转动关节B；25、显示器挂架；26、转轴；27、悬臂C；28、下支架；29、滑块；30、上支架；31、滚珠；32、半圆柱凹槽；33、轴承内圈；34、限位柱；35、限位块；36、轴承外圈；37、螺栓；38、旋转筒；39、阻尼垫片。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

如图1-图5所示，本实用新型所述的一种医用影像集成组合吊塔，包括吸顶块2，与所述吸顶块2固定连接的吊柱A1通过转动关节B24与悬臂A23可转动连接，所述悬臂A23与固定在吊塔总成上的连接柱A21通过转动关节A22可转动连接；吊柱B3与所述吸顶块2固定连接，固定连接在所述吊柱B3底端的连接块11通过铰接式接头A4与悬臂B5可转动连接，所述悬臂B5与斜拉臂7通过铰接式接头B6可转动连接，连接柱B9通过铰接式接头C8与所述斜拉臂7可转动连接，所述连接柱B9与显示器挂架25铰接，显示器10与所述显示器挂架25固定连接；所述转动关节A22与转动关节B24的构造相同，所述转动关节A22包括与所述连接柱A21固定连接的轴承外圈36、与所述轴承外圈36相适配的轴承内圈33，所述轴承内圈33与悬臂A23固定连接，所述轴承内圈33与轴承外圈36之间设置有滚珠31，所述轴承外圈36外壁上设置有夹90度圆心角的两个限位块35，所述轴承内圈33外壁上设置有限位柱34，所述限位柱34位于两个所述限位块35之间，所述限位块35上开设有与所述限位柱34相适配的半圆柱凹槽32。

以上所述构成本实用新型的主体结构。所述吸顶块2用于将整个吊塔固定在屋顶。由于所述限位柱34设置在两个所述限位块35之间，并且两个所述限位块35所夹的圆心角为90度，因此悬臂A23只能进行90度范围内的转动，同时所述半圆柱凹槽32有利于所述限位柱34与限位块35配合接触，起到稳定设备的作用。所述显示器挂架25与连接柱B9铰接，所以显示器10可以前后倾斜，增大了使用空间。

所述吊塔总成包括塔头20，所述塔头20上固定连接有滑轨19，与所述滑轨19滑动连接的上支架30上固定连接有上托板12，与所述滑轨19滑动连接的下支架28上固定连接有下托板14，滑块29与所述滑轨19滑动连接，所述滑块29通过转轴26与悬臂C27铰接，一侧的输液架13与所述悬臂C27可滑动连接，所述滑轨19底部固定连接有抽屉15。

所述塔头20与连接柱A21固定连接，所述连接柱A21与悬臂A23通过所述转动关节A22可转动连接，由于所述转动关节A22的限制角度为90度，所以塔头20可以在90度范围内自由移动，所述上托板12和下托板14可以沿着滑轨19上下移动，灵活方便，便于放置不同规格的设备，所述输液架13用于悬挂输液袋或输液泵。

所述铰接式接头A4、铰接式接头B6以及铰接式接头C8的构造相同，所述铰接式接头A4包括与悬臂B5固定连接的旋转筒38，与所述旋转筒38相适配的螺栓37与所述连接块11通过螺纹固定连接，所述旋转筒38底面与连接块11顶面之间设置有阻尼垫片39。

所述螺栓37上开设有凹槽，减小了所述旋转筒38与螺栓37的接触面积，便于所述旋转筒38绕着螺栓37转动，所述阻尼垫片39有效地减小旋转筒38转动时与其他零件之间的摩擦，使其转动更加轻松。

所述塔头20上设置有气体终端18、电源插座16以及拉手17。电源插座16用于连接电源，气体终端18用于提供氧气、吸引、压缩空气，拉手17便于使用者转动吊塔。

以上所述仅是本实用新型的较佳实施方式，故凡依本实用新型专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本实用新型专利申请范围内。
