一种智能药盒的制作方法

本实用新型涉及药盒，尤其涉及一种智能药盒。

背景技术：

根据医学专家提示，病人每天科学服药的时间间隔应该按照24小时平均计算，如一日服药两次者，应每隔12小时服药一次；而一日服药三次者，应每隔8小时服药一次。但如今现实生活中大多数患者经常忘记或者不按时服药，致使药物疗效降低，从而导致病情不见好转甚至加重。

技术实现要素：

为了克服现有技术的不足，本实用新型的目的在于提供一种既可以按时提醒病人吃药、又可以区分不同种类药品的智能药盒。

本实用新型的目的采用以下技术方案实现：

一种智能药盒，包括基座、控制器、用于分别盛装不同种类药品的多个透明盒以及颜色各异的多个警示灯，控制器设于基座内，基座顶部内凹形成多个与透明盒数量对应的安装槽，各安装槽槽壁凸起形成一卡接部，各透明盒外壁内凹形成一供卡接部插接配合的凹槽，且各透明盒顶部均设有一可拆卸的盒盖；警示灯与安装槽数量对应，各警示灯分别固定于各安装槽槽底，且分别与控制器电连接。

优选的，上述的一种智能药盒还包括设于基座顶部用于设定各警示灯亮灯时间的输入装置，该输入装置与控制器电连接。

优选的，上述的一种智能药盒的各卡接部对应的安装槽槽壁的位置均不一致，且各透明盒上开设的凹槽分别与各卡接部位置对应。

优选的，上述的一种智能药盒的各卡接部的形状均不同，且各透明盒上开设的凹槽分别与各卡接部形状对应。

优选的，上述的一种智能药盒还配有多个专用盒以及多个与警示灯颜色对应的标记件，该标记件用于标记专用盒。

优选的，上述的一种智能药盒标记件为胶圈。

优选的，上述的一种智能药盒还包括设于基座顶部用于显示时间和日期的显示装置，该显示装置与控制器电连接。

优选的，上述的一种智能药盒还包括固定于基座内的多个录音器和安装于基座顶部的多个按钮，各按钮分别与各安装槽的位置对应，且分别与对应的录音器电连接；基座外壁还开有录音孔和扩音孔，各录音器分别与录音孔、扩音孔连通。

优选的，上述的一种智能药盒还包括设于基座内的充电电池，该充电电池分别与控制器、录音器、及显示装置电连接，基座外壁还开设有充电接口。

优选的，上述的一种智能药盒还包括设于基座外壁的音量调节钮，该音量调节钮分别与各录音器电连接。

相比现有技术，本实用新型的有益效果在于：

本实用新型通过在各安装槽槽底安装警示灯，并使各安装槽内的警示灯的颜色各异，而各安装槽上又设置有用于承装不同种类药品的透明盒，如此可通过与各警示灯电连接的控制器按时开启警示灯，从而一方面可以按时提醒病人吃药，另一方面又很好地区分不同种类的药品。

附图说明

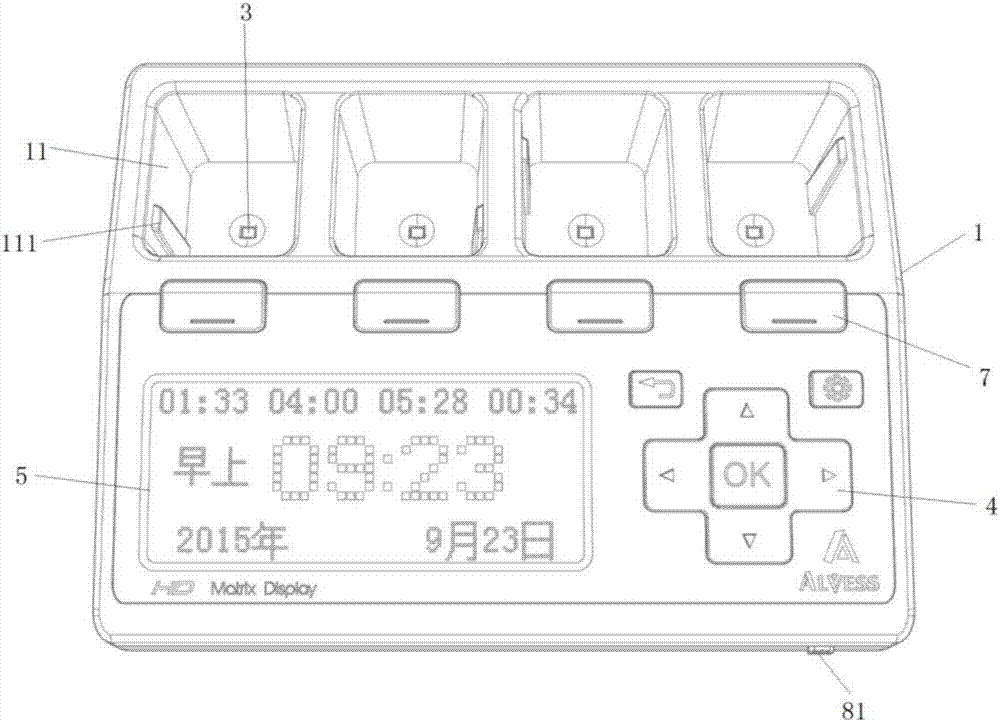

图1为本实用新型的整体结构示意图；

图2为本实用新型的基座顶部结构示意图；

图3为本实用新型的基座底部结构示意图；

图4为本实用新型的透明盒结构示意图；

图中：1、基座；11、安装槽；111、卡接部；2、透明盒；21、凹槽；22、盒盖；3、警示灯；4、输入装置；5、显示装置；6、录音孔；7、按钮；8、扩音孔；81、音量调节钮。

具体实施方式

下面，结合附图以及具体实施方式，对本实用新型做进一步描述：

请参见图1至图4，一种智能药盒，包括基座1、控制器、用于分别承装不同种类药品的多个透明盒2以及颜色各异的多个警示灯3，控制器设于基座1内，基座1顶部内凹形成多个与透明盒2数量对应的安装槽11，各安装槽11槽壁凸起形成一卡接部111，各透明盒2外壁内凹形成一供卡接部111插接配合的凹槽21，且各透明盒2顶部均设有一可拆卸的盒盖22；警示灯3与安装槽11数量对应，各警示灯3分别固定于各安装槽11槽底，且分别与控制器电连接。

使用时，将不同种类的药品放入各透明盒2内，盖上盒盖22后，通过透明盒2外壁的凹槽21与安装槽11槽壁卡接部111的插接配合，可以方便地将透明盒2固定于安装槽11内。由于各安装槽11槽底均设置了一警示灯3，且各警示灯3的颜色各异，因此，只需根据规定的服药时间对控制器进行简单设置，而控制器内置的简单程序即可按时开启各安装槽11内的警示灯3，当警示灯3亮起时，透明盒2即可显示对应颜色灯光，而病人只需从安装槽11内取出有灯光显示的透明盒2，之后取出药品服用即可，该智能药盒的设置不仅可以很好地区分药品种类，并且可以使病人可以按时服用相应的药品。

为了方便用户根据实际情况调整警示灯3的亮灯时间，提高用户体验，作为一种优选方案，本实施例中在基座1顶部还增设了用于设定各警示灯3亮灯时间的输入装置4，该输入装置4与控制器电连接。本实施例中的输入装置4为键盘，当然也可以是其他设备。进一步的，为了方便监测警示灯3的亮灯时间是否准确，本实施例中还在基座1顶部增设了用于显示时间和日期的显示装置5，该显示装置5与控制器电连接。使用时，用户可以根据显示装置5显示的信息，一方面了解输入装置4输入的信息是否准确，另一方面可以监测警示灯3亮灯时间是否准确。

为了防止将多个透明盒2放回安装槽11时出现错误，作为一种优选方案，本实施例中的各卡接部111对应的安装槽11槽壁的位置均不一致，且各透明盒2上开设的凹槽21分别与各卡接部111位置对应，如此，每个透明盒2只能插入对应的安装槽11内，从而很好地避免了透明盒2放回安装槽11时放错的情况发生，以避免服用错药品。此外，也可以使各卡接部111的形状不同，且各透明盒上开设的凹槽21分别与各卡接部111形状对应，以解决上述问题。

实际服药过程中，有些药品由于不能见光因此不能放入透明盒2内，需要使用不透明的专用盒来盛放，因此为了适应该种情况，本实施例中还配有具有上述性能的多个专用盒以及多个与警示灯3颜色对应的标记件，该标记件可标记于专用盒上，当警示灯3亮起时，只需按照灯光颜色找到具有相同灯光颜色的标记件的专用盒即可。而为了方便将标记件固定于专用盒上，可以选用具有不同颜色的胶圈，使用时，将胶圈套接在专用盒上或者通过绳子系在专用盒上。

有些药品服用过程中有特殊要求，因此为了提醒病人注意，作为一种优选方案，本实施例中还在基座1内增设了多个录音器、在基座1顶部安装了多个按钮7，并使各按钮7分别与各安装槽11的位置对应，且分别与对应的录音器电连接；此外，在基座1外壁还开有录音孔6和扩音孔8，如图1和图3所示，并使各录音器分别与录音孔6、扩音孔8连通。如此，在放置药品时，将需要注意的内容录入录音器内，病人取药时，可以随时按下按钮7以了解所服用的药品的注意事项，从而可以更好地发挥药品的疗效。而为了方便调节音量，本实施例中还在基座1外壁设置了与各录音器电连接的音量调节纽81。

为了使智能药盒可以持续使用，且具有较长的续航时间，作为一种优选方案，本实施例中还在基座1内增设了充电电池，并使该充电电池分别与控制器、录音器、及显示装置电连接，而基座1外壁还开设有充电接口。

对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本实用新型权利要求的保护范围之内。
