一种心血管造影床的制作方法

本实用新型涉及医疗器械领域，特别涉及一种心血管造影床。

背景技术：

心内科，即心血管内科，是各级医院大内科为了诊疗心血管血管疾病而设置的一个临床科室，治疗的疾病包括心绞痛、高血压、猝死、心律失常、心力衰竭、早搏、心律不齐、心肌梗死、心肌病、心肌炎、心肌梗塞等心血管疾病。对缺乏自然对比的结构或器官，可将密度高于或低于该结构或器官的物质引入器官内或其周围间隙，使之产生对比显影，为经肾排泄的造影剂，多用于泌尿系和心血管的造影。

造影分为以下几类，为经肝胆排泄的造影剂，如横番酸等；为油脂类造影剂，如碘化油、碘苯酯等，主要用于支气管、子宫等管道、体腔等的造影；为固体造影剂，如硫酸钡，将其调成混悬液吞服或灌肠用于消化道造影。以上四类造影剂密度均高于人体软组织，统称阳性造影剂，在X线片上呈白色。为气体造影剂，如空气、二氧化碳、氧气等，这类造影剂密度低于人体软组织，属阴性造影剂，在X线片上呈黑色。也有方法按照密度分为高密度和低密度两大类，但不如上述分法详细实用。造影是一种常用的X线检查方法。

心血管造影术是将含有机化合物在X线照射下透明的造影剂快速注入血流，使心脏和大血管腔在X线照射下显影，并用快速摄片，电视摄影或磁带录像等方法，将心脏和大血管腔的显影过程拍摄下来，从显影的结果观察含有造影剂的血液流动顺序，以及心脏大血管充盈情况，从而了解心脏和大血管的生理和解剖的变化的方法，是一种很有价值的诊断心脏血管病的方法。

心血管造影术一般采用皮下穿刺股动脉来实施，造影结束后，由医生用手压迫病人的手术切口进行止血，这样的止血方式费时费力，一般需要半小时以上才能止血，如果医生在对病人压迫止血时稍不留神就有可能止血失败，人工止血的方式具有一定的危险性。

目前市场上也出现了一些使用机械进行止血的医疗器械，但是现有的止血器械需要进行反复的拆装，不仅浪费时间，而且占用空间大，不易保存。

技术实现要素：

为了解决上述现有技术中存在的问题，本实用新型提供一种心血管造影床。

本实用新型解决其技术问题所采用的技术方案是：

一种心血管造影床，包括有呈框架结构的床体，床体的四角分别设有床支柱；床体的一侧设有呈通孔状的固定槽，固定槽的外侧设有贯穿于固定槽的螺孔，并设有第一锁紧螺钉与螺孔配合使用；固定槽的内部设有止血输液架；止血输液架设有支架，支架的外侧套有上滑筒和下滑筒，上滑筒和下滑筒外侧设有贯穿于滑筒的螺孔，并设有第二锁紧螺钉与螺孔配合使用；上滑筒和下滑筒分别通过连接架连接固定有液压缸，液压缸的上端通过电缆连接有用于控制液压缸上下伸缩的控制器；液压缸的下端固定有与人体背部弧度相适应的弧形板，弧形板的下方设有止血棉；支架的顶部还设有便于悬挂输液瓶的输液挂钩。

本实用新型还具有以下附加技术特征：

进一步优化的，第一锁紧螺钉锁紧于止血输液架的支架表面；第二锁紧螺钉锁紧于止血输液架的支架表面。

进一步优化的，支架是可伸缩式支架。

进一步优化的，床支柱为可伸缩式，床支柱底部设置有滚轮，滚轮上设置有刹车装置。

进一步优化的，液压缸的伸缩长度范围为0-50cm。

本实用新型和现有技术相比，其优点在于：

设置止血输液架，通过控制液压缸上下伸缩进行止血，牢固可靠，弧形板的下方设有止血棉，进一步加强了止血，有效的保证了病人进行造影后穿刺部位止血时的牢固可靠，止血时操作简便，省时省力，减轻了医护人员的工作量。上设置有输液挂钩，在造影的同时或前后都可以进行吊水，无需另行准备支架，节约了时间和工序；通过在床支柱底部设置有滚轮，使得本实用新型使用更方便，省力，功能性强。结构简单，整个装置能够拆卸隐藏在床下，占用空间小，并且可随时展开使用，操作方便。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型整体结构示意图；

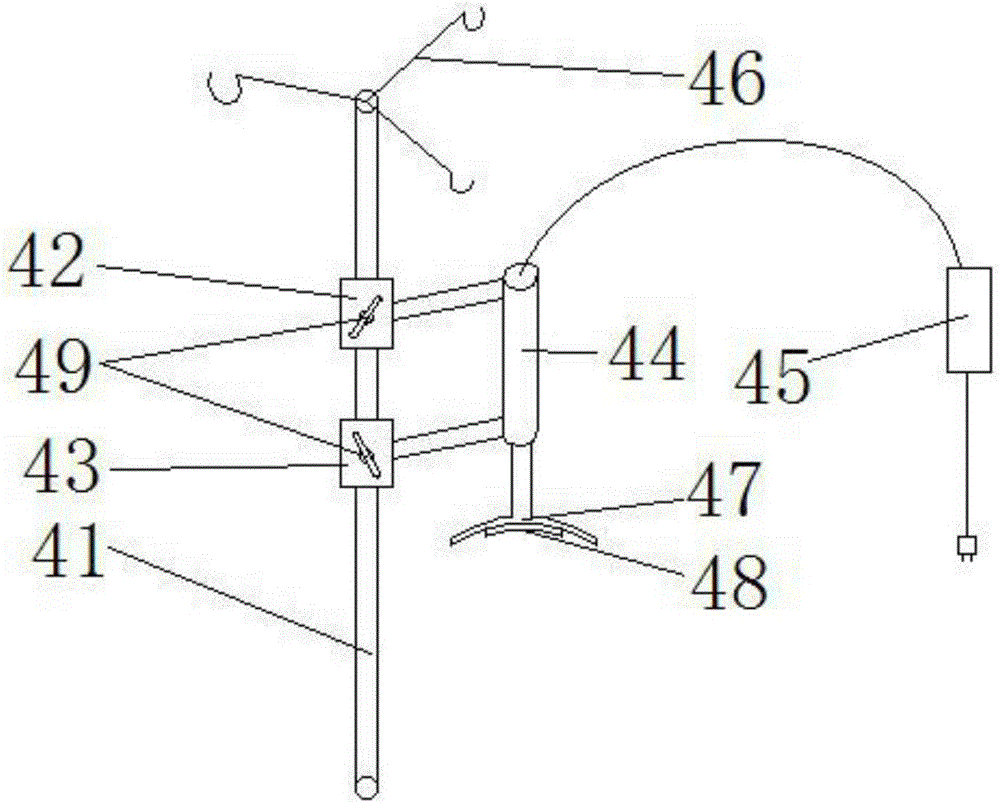

图2为本实用新型止血输液架结构示意图；

附图标记说明：

床体1；固定槽2；第一锁紧螺钉3；止血输液架4；支架41；上滑筒42；下滑筒43；液压缸44；控制器45；输液挂钩46；弧形板47；止血棉48；第二锁紧螺钉49。

具体实施方式

下面将参照附图更详细地描述本公开的示例性实施例。虽然附图中显示了本公开的示例性实施例，然而应当理解，可以以各种形式实现本公开而不应被这里阐述的实施例所限制。相反，提供这些实施例是为了能够更透彻地理解本公开，并且能够将本公开的范围完整的传达给本领域的技术人员。

在本实用新型的描述中，需要理解的是，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

一种心血管造影床，如图1所示，包括有呈框架结构的床体1，床体1的四角分别设有床支柱。床支柱为可伸缩式，床支柱底部设置有滚轮，滚轮上设置有刹车装置。通过在床支柱底部设置有滚轮，使得本实用新型使用时更方便，省力，功能性增强。床体1的一侧设有呈通孔状的固定槽2，固定槽2的外侧设有贯穿于固定槽2的螺孔，并设有第一锁紧螺钉3与螺孔配合使用。固定槽2的内部设有可以上下调整位置的止血输液架4，第一锁紧螺钉3锁紧于止血输液架4的支架41表面。

如图2所示，止血输液架4设有支架41，支架41是可伸缩式支架41。支架41的外侧套有上滑筒42和下滑筒43，上滑筒42和下滑筒43外侧设有贯穿于滑筒的螺孔，并设有第二锁紧螺钉49与螺孔配合使用，第二锁紧螺钉49锁紧于止血输液架4的支架41表面。

上滑筒42和下滑筒43分别通过连接架连接固定有液压缸44，液压缸44的伸缩长度范围为0-50cm。液压缸44的上端通过电缆连接有用于控制液压缸44上下伸缩的控制器45。液压缸44的下端固定有与人体背部弧度相适应的弧形板47，弧形板47的下方设有止血棉48，止血棉48是由无菌无毒的棉布制成。设置止血输液架4，通过控制液压缸44上下伸缩进行止血，牢固可靠，弧形板47的下方设有止血棉48，进一步加强了止血，有效的保证了病人进行造影后穿刺部位止血时的牢固可靠，止血时操作简便，省时省力，减轻了医护人员的工作量。

支架41的顶部还设有便于悬挂输液瓶的输液挂钩46。上设置有输液挂钩46，在造影的同时或前后都可以进行吊水，无需另行准备支架，节约了时间和工序。

止血输液架4结构简单，整个装置能够拆卸隐藏在床下，占用空间小，并且可随时展开使用，操作方便。
