一种新型牙钻手机机芯按压轴的制作方法

文档序号:11712663阅读:425来源:国知局
一种新型牙钻手机机芯按压轴的制作方法与工艺

本实用新型涉及医疗机械技术领域,尤其是涉及一种新型牙钻手机机芯按压轴。



背景技术:

牙科医生使用的牙钻治疗机,是通过空气压缩机供气驱动牙钻手机中的机芯叶轮,从而带动车针进行钻.铣.磨.抛等治疗操作。现有的牙钻手机装夹车针的轴一般都是采用取针轴,按压弹片轴和弹簧轴来装取车针,其中取针轴装取车针时需要用专门的取针器,通过旋转螺丝来进行装夹,操作起来费时费力,医生使用十分不便;按压弹片轴,由于反复按压,弹片弹力不断下降,会出现夹不住车针的现象,车针飞出造成医疗事故;而现时的弹簧轴,由于弹簧设置于按压顶部的局限,弹簧长度大短,弹性下降较快,加上夹持车针的位置偏后,也容易出现飞针现象。因此,现时的牙钻手机按压轴,结构不大合理,医生使用不便,还有可能损伤患者,造成医疗事故,这些都有侍改进。



技术实现要素:

本实用新型要解决的问题是提供一种结构简单、设计合理、制造成本低、使用安全、寿命更长和更换车针更方便的新型牙钻手机机芯按压轴。

为解决上述技术问题,本实用新型采用的技术方案是:一种新型牙钻手机机芯按压轴,包括有轴体,所述轴体内设置有空腔,所述空腔内设置有夹紧体,所述夹紧体的左端设置有底座凸台,所述夹紧体的右端设置有若干个呈环状排列的夹紧弹片,所述夹紧体的内部设置有车针孔,所述夹紧弹片右端的外壁上设置有外锥面,所述夹紧体配合连接有弹簧按压体,所述弹簧按压体的左端设置有弹簧,所述弹簧按压体的右端设置有按压凸台,所述弹簧按压体的左端的内壁上设置有内锥面。

优选地,上述的一种新型牙钻手机机芯按压轴,其中所述轴体的外壁上设置有若干个焊接孔,所述轴体与所述夹紧体焊接在一起。

优选地,上述的一种新型牙钻手机机芯按压轴,其中所述轴体的右端的内壁上设置有阻挡台阶。

优选地,上述的一种新型牙钻手机机芯按压轴,其中所述夹紧弹片的数量为四个。

优选地,上述的一种新型牙钻手机机芯按压轴,其中所述弹簧嵌入在所述夹紧弹片上。

优选地,上述的一种新型牙钻手机机芯按压轴,其中所述内锥面的右端设置有限位台阶。

本实用新型具有的优点和有益效果是:轴体内设置有空腔,空腔内设置有夹紧体,夹紧体的左端设置有底座凸台,夹紧体的右端设置有若干个呈环状排列的夹紧弹片,夹紧体的内部设置有车针孔,夹紧弹片右端的外壁上设置有外锥面,夹紧体配合连接有弹簧按压体,弹簧按压体的左端设置有弹簧,弹簧按压体的右端设置有按压凸台,弹簧按压体的左端的内壁上设置有内锥面,整体结构简单,设计合理,制造成本低,当机头后盖的压点压下弹簧按压体的按压凸台后,弹簧按压体的弹簧压缩,其内锥面和夹紧体的外锥面分离,夹紧体的四个夹紧弹片松开,车针就松动了,取下车针后重新装上新车针,松开机头后盖的压点的按压力后,弹簧按压体的弹簧伸开,其内锥面压紧夹紧体的外锥面,夹紧体的的四个夹紧弹片就把车针牢牢抱紧了,医生就可以进行工作了,为了防止按压过度对弹簧弹力造成损伤,当操作时压下弹簧按压体的按压凸台,车针有足够的松动的空间后,弹簧按压体里面的限位台阶和夹紧体的端面就会接触,阻止进一步按压,从而有效保护了弹簧弹力,这样更换车针更方便,安全性较高,使用寿命更长。

附图说明

图1是本实用新型的整体结构示意图;

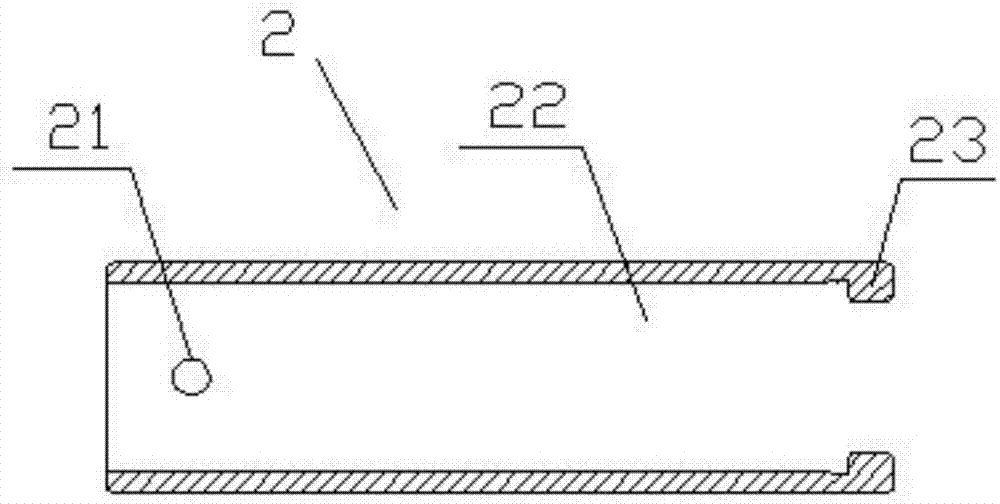

图2是本实用新型中轴体的结构示意图;

图3是本实用新型中夹紧体的结构示意图;

图4是本实用新型中弹簧按压体的结构示意图;

图5是图4中A处的局部放大图。

图中:2、轴体 21、焊接孔 22、空腔

23、阻挡台阶 3、夹紧体 31、底座凸台

32、夹紧弹片 33、外锥面 34、车针孔

4、弹簧按压体 41、按压凸台 42、弹簧

43、内锥面 44、限位台阶

具体实施方式

下面结合附图对本实用新型的具体实施例做详细说明。

如图1、图2、图3、图4和图5所示,一种新型牙钻手机机芯按压轴,包括有轴体2,轴体2内设置有空腔22,空腔22内设置有夹紧体3,轴体2的外壁上设置有若干个焊接孔21,轴体2与夹紧体3焊接在一起,轴体2的右端的内壁上设置有阻挡台阶23,夹紧体3的左端设置有底座凸台31,夹紧体3的右端设置有四个呈环状排列的夹紧弹片32,夹紧体3的内部设置有车针孔34,夹紧弹片32右端的外壁上设置有外锥面33,夹紧体3配合连接有弹簧按压体4,弹簧按压体4的左端设置有弹簧42,弹簧42嵌入在夹紧弹片32上,弹簧按压体4的右端设置有按压凸台41,弹簧按压体4的左端的内壁上设置有内锥面43,内锥面43的右端设置有限位台阶44。

整体结构简单,设计合理,制造成本低,当机头后盖的压点压下弹簧按压体4的按压凸台41后,弹簧按压体4的弹簧42压缩,其内锥面43和夹紧体3的外锥面33分离,夹紧体3的四个夹紧弹片32松开,车针就松动了,取下车针后重新装上新车针,松开机头后盖的压点的按压力后,弹簧按压体4的弹簧伸开,其内锥面43压紧夹紧体3的外锥面33,夹紧体3的的四个夹紧弹片32就把车针牢牢抱紧了,医生就可以进行工作了,为了防止按压过度对弹簧42弹力造成损伤,当操作时压下弹簧按压体4的按压凸台41,车针有足够的松动的空间后,弹簧按压体4里面的限位台阶44和夹紧体3的端面就会接触,阻止进一步按压,大大降低了按压时造成的弹簧42弹力下降,使用寿命大大延长,避免了夹不住针而出现飞针伤害病人的现象,采用弹簧42中置设置,夹持位置更科学,夹持车针更牢固,采用加长弹簧设置,按压更轻松,医生装夹车针时更方便。

以上对本实用新型的一个实施例进行了详细说明,但所述内容仅为本实用新型的较佳实施例,不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等,均应仍归属于本实用新型的专利涵盖范围之内。
