计数式触动器的制作方法

本实用新型涉及一种触动器，尤指一种计数式触动器。

背景技术：

气雾类给药装置一般包括药瓶、设置在药瓶瓶口上的阀门，触动阀门的触动器这三个部件。阀门的形状、功能虽然变化多端，但是其基本功能都是一致的，将药瓶瓶体内的药物从阀门出口导出，而设置的触动器主要用于触动阀门出口使药液经过触动器的导向后向外导出。

所谓药用气雾剂触动器主要是指能够触动并对溶液型药品进行导向的触动器。中国实用新型专利公开了专利号为200820043980.3的一种“气雾剂罐喷头触动器”，这种气雾剂罐喷头触动器包括本体、握持部和阀杆，本体侧面设有安装孔，安装孔上安装有旋塞，旋塞上设有喷孔，旋塞外端面于喷孔出口处设有凸肋，旋塞的外端面设有可带动转动的拨动件。通过拨动拨动件带动旋塞转动，从而可调节旋塞相对于本体的位置关系，从而调节气雾喷射方向，这种触动器结构稳定，雾化效果较佳，已是一件成熟的产品。

但随着人们对于使用要求的提高，现有的触动器均存在一个共同的问题：使用者对于气雾罐内药液的使用情况没有一个直观的反馈(即告知使用者已经使用了几次/还能使用多少次)，往往容易造成使用者喷到最后直至喷不出为止才能得知药液已经用完。万一使用者没有预存多余的气雾罐做预备，将产生严重后果。

因此，如何在不增加触动器体积的情况下，能够更好地向使用者直 观地反馈药液的使用情况，使得使用者通过反馈的情况做出有效的判断，起到预防作用。

技术实现要素：

针对上述问题，本实用新型提出一种计数式触动器，能够更好地帮助使用者了解剩下药物的使用次数，起到预防作用，还能够不增加触动器的体积。

本实用新型提供的技术方案如下：

一种计数式触动器，包括一本体；所述本体包括用于容设药物容器的握持部和用于喷出药物的喷射部，所述握持部与所述喷射部相互交错导通；

所述握持部的一侧面上设置计数器，所述计数器包括一计数盘和用于带动所述计数盘转动的齿轮，所述齿轮通过一连杆带动转动；

所述连杆包括固定端和自由端，所述固定端与所述握持部内设置的按压部连接，所述自由端与所述齿轮的外齿啮合，用于拨动所述齿轮转动；

当所述按压部受到压力时，所述固定端处于下降状态，所述自由端拨动所述齿轮转动；

当所述按压部受到的压力消失时，所述固定端处于上升状态，所述自由端与所述齿轮上的下一个相邻外齿啮合。

本技术方案通过在握持部上设置的一计数器，通过握持部内部设置的按压部的按压，带动计数器中设置的连杆的固定端在下降与上升状态中作切换，进而通过自由端带动齿轮并带动计数盘转动，从而能够更好地帮助使用者通过计数盘上的数值，直观地了解剩下药物的使用次数，起到预防作用。

优选地，所述连杆上设置一弹性元件，所述弹性元件使其所述固定端在下降状态下自动切换至上升状态。

设置的弹性元件目的是使得按压后的连杆能够恢复到初始状态(即固定 端上升状态，自由端与齿轮上的下一个相邻外齿啮合，进而为再下次按压时带动齿轮转动做准备，保证齿轮的持续转动。

优选地，所述弹性元件为弓形弹簧，所述弓形弹簧与所述连杆相互垂直连接。

将弹性元件优选为弓形弹簧，主要是利用弓形弹簧的稳定性高，刚性强的特点，满足连杆在两种状态之间切换的稳定性，更优的是满足计数器的计数的准确性。

优选地，所述连杆用于拨动所述齿轮转动的一端上向外延伸设置一倒钩，所述倒钩与所述齿轮的外齿啮合。

通过设置的倒钩与齿轮的外齿啮合，提高连杆自由端与齿轮的连接稳定性，在不影响使用效果的情况下，且每揿(按压)的力增加不大。

优选地，所述齿轮上设有两层外齿，分别为用于与所述倒钩啮合的第一层外齿，以及与用于与所述计数盘啮合的第二层外齿。

在齿轮上设置两层的外齿，目的是通过连杆对齿轮的转动，再由齿轮带动计数盘转动，实现将纵向的力转换成对计数盘转动的力，结构紧凑，设计巧妙。

优选地，所述计数盘朝向所述齿轮的一侧设有与所述第二层外齿啮合的内齿。

由于计数盘的一侧表面上设有数值，该数值为已使用的次数或未被使用的数值，通过数值向使用者直观地反馈药液的使用情况，而通过朝向齿轮的一侧设置内齿与第二层外齿连接，保证啮合的稳定性，进一步提高计数的准确性。

优选地，所述连杆的所述固定端与所述握持部滑动连接。

在上述基础上进一步的优选地，所述计数盘的外侧设置一固定件，所述固定件与所述握持部通过一销轴固定连接，用于限定所述计数盘绕所述销轴 做轴线转动。

设置的固定件可以有效地限定计数盘绕销轴做轴线转动，避免计数盘脱落，影响各部件之间连接的稳定性。

在上述基础上进一步的优选地，所述计数器的外侧设置一外罩，所述外罩与所述握持部连接，且所述外罩上设有一读数窗，所述读数窗用于读取所述计数盘上的数值。

在上述基础上进一步的在计数器的外侧设置一外罩，通过外罩上的读数窗直接读取，了解具体的使用次数和/或剩余的使用次数，防止产生后果。更优的是外形美观。

进一步优选地，所述外罩朝向所述计数器的一侧表面上设置一滑槽，所述滑槽用于嵌设所述连杆的所述固定端，使其在所述滑槽内运动。

通过设置的滑槽有效地限定固定端运动的位置，且保证连接的稳定性。

本实用新型提供的一种计数式触动器，至少能够带来以下一种有益效果：

1、在本实用新型中，在握持部上设置一计数器，通过按压部与计数器的连接，有效地利用计数器对按压部的按压情况做统计，既能够更好地帮助使用者了解剩下药物的使用次数，起到预防作用，又能够不增加触动器的体积。

2、在本实用新型中，连杆包括了固定端和自由端，固定端与按压部连接，自由端与计数器中的齿轮啮合，实现将按压的力转化成带动齿轮转动的力，有效地实现了齿轮带动计数盘的转动。

3、在本实用新型中，通过在连杆上设置的一弹性元件，且该弹性元件优选为弓形弹簧，能够将按压后的连杆实现自动回复至初始状态，即按压前的状态，进而保证齿轮的持续转动。

4、在本实用新型中，计数器设置在握持部的一侧面，通过设置的固 定件实现对整个计数器的固定，不仅结构紧凑、美观，且保证结构的稳定性，避免计数盘持续转动而脱落。

5、在本实用新中，通过进一步设置的外罩，以及外罩上设置的读数窗，可以方便使用者直观药液的使用状况，还可以保证在不增加整体结构的基础上方便使用者使用。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细说明：

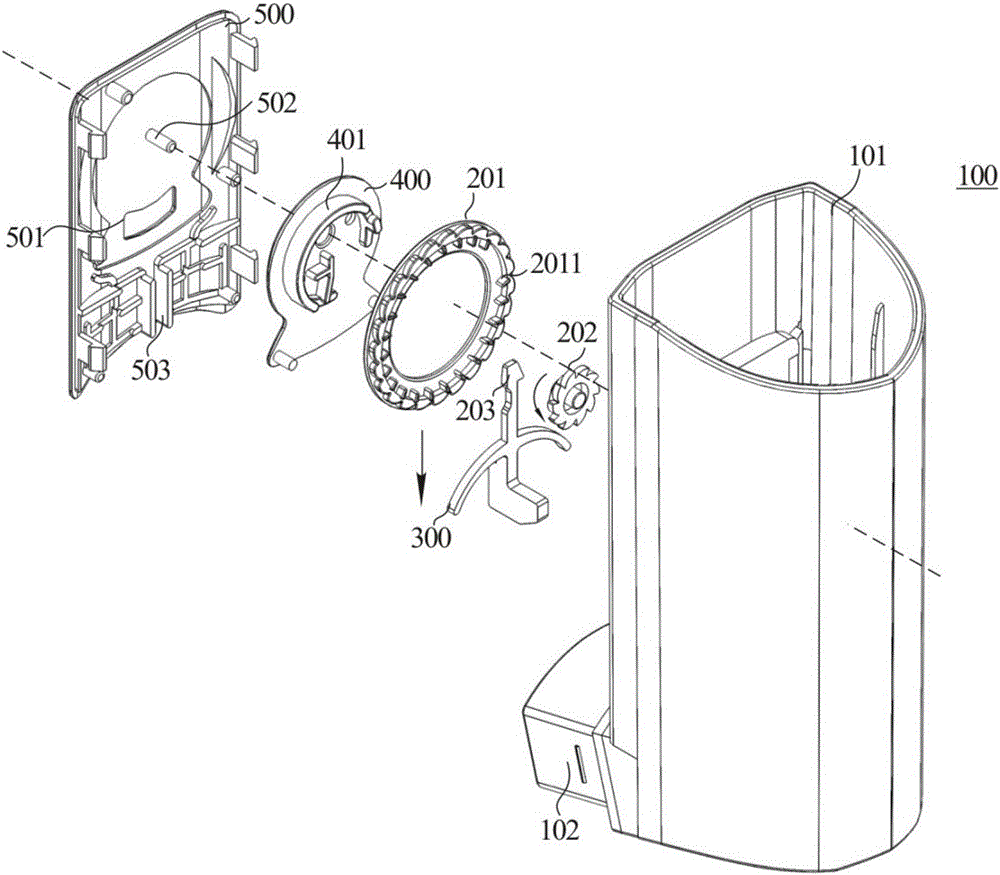

图1是本实用新型中的分解结构示意图；

图2是图1反方向的分解结构示意图；

图3是本实用新型中计数器的分解结构示意图；

图4是本实用新型中计数器的连杆与弹性元件结合的结构示意图；

图5是本实用新型中计数器安装后的结构使用图；

附图标号说明：

本体100；握持部101；转槽1012；安装孔1011；喷射部102；

计数器200；计数盘201；内齿2011；

齿轮202；第一层外齿2021；第二层外齿2022；转轴2023；

连杆203；自由端2031；固定端2032；倒钩2033；

弓形弹簧300；固定件400；凸条401；

外罩500；读数窗501；销轴502；滑槽503。

具体实施方式

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些 附图获得其他的附图。

为清楚说明，本实用新型附图1中带箭头的线条为齿轮202和连杆203的运动方向。

在本实用新型的实施例中提出了一种计数式触动器，其包括一本体100，该本体100包括用于容设药物容器的握持部101和用于喷出药物的喷射部102，具体的将握持部101与喷射部102相互交错导通。

参看图1-5所示的计数式触动器的结构示意图，本实施例中，见图1、2所示，在握持部101的一侧面上设置一计数器200。具体的计数器200包括了一计数盘201和用于带动计数盘201转动的齿轮202，而齿轮202的转动主要是通过连杆203带动实现转动。实际运用时，计数盘201的表面上刻有数值，该数值为药液使用的次数和/或剩余使用次数，即该数值与握持部101内设置的按压部(图中未标示)按下的次数相同，这样可有效地为使用者直观地反馈药液的使用情况，以便做好预防措施。

在本实用新型的实施例中，参看图3、4所示设置的连杆203包括了固定端2032和自由端2031。其中，固定端2032与按压部连接，而自由端2031与齿轮202的外齿啮合，这样通过连杆203的运动可带动齿轮202转动，进而实现带动计数盘201的转动。而设置的齿轮202通过转轴2023与握持部101上设置的安装孔1011转动连接。

实际运用时，按压部受到压力时，固定端2032在按压部的带动下向下运动并处于下降状态，同时带动自由端2031也向下运动并带动齿轮202转动；而当按压部受到的压力消失时，固定端2032向上运动处于上升状态，即初始状态，此时，自由端2031与齿轮202上的下一个相邻外齿(即根据齿轮202的转动方向，自由端2031拨动的外齿的后一个外齿)的啮合，为再次按压时拨动齿轮202转动做准备。

在本实用新型的实施例中，见图4所示，进一步的在自由端2031上设置 一倒钩2033，设置的倒钩2033主要用于与齿轮202的外齿啮合，提高两者连接的稳定性。具体的倒钩2033与连杆203为一体成型，直接由连杆203的自由端2031向外延伸设置，仅需保证倒钩2033与齿轮202的外齿啮合即可。

在本实用新型的实施例中，设置的连杆203在按压部按压的作用下向下运动后需回复到初始状态，即上升运动状态，这样才能实现持续按压并带动齿轮202的持续转动，从而实现计数盘201对按压次数的统计。依此，本申请中，优选地在连杆203上设置一弹性元件，通过弹性元件的弹性作用将向下运动的连杆203自行回复实现上升运动。其中，弹性元件本申请中优选为弓形弹簧300，设置的弓形弹簧300与连杆203相互垂直连接，可以保证整个连杆203上、下运动的稳定性，同时通过弓形弹簧300限定连杆203运动的位置，始终保持其连杆203上的倒钩2033与齿轮202的外齿啮合即可。

在本实用新型的实施例中，设置的齿轮202主要是实现传递的作用，将连杆203上、下运动的力通过齿轮202的转动带动计数盘201的转动。所以本申请中齿轮202与现有技术的区别在于，具体的在齿轮202上设置两层外齿，分别为第一层外齿2021和第二层外齿2022，第一层外齿2021用于与自由端2031上设置的倒钩2033啮合，第二层外齿2022用于与计数盘201上设置的内齿2011啮合。其中，计数盘201上的内齿2011设置在朝向齿轮202的一侧表面上。具体的第一层外齿2021和第二层外齿2022的数量以及相邻外齿之间的距离根据实际需要设定。

进一步优选地在计数盘201的外侧(即设有数值的表面一侧)设置一固定件400，固定件400与握持部101通过一销轴502固定连接，可以在保证计数盘201在绕销轴502做轴线转动的同时，进一步的避免计数盘201在转动的过程中脱落。本申请中，固定件400与握持部101的连接方式有多种，优选的是在握持部101上设置一转槽1012，将固定件400上设置的凸条401限定在转槽1012内进行转动，从而将计数盘201限定在两者之间，固定件400 上的凸条401在转槽1012内做往复运动，有限地限定计数盘201的转动轨迹，以免转动过程中发生偏移。

在本实用新型的实施例中，进一步的在计数器200的外侧设置一外罩500，通过外罩500可以将计数器200整体结构遮挡，提高整体美观度，且避免影响使用效果。同时在外罩500上开设一读数窗501，通过读数窗501即可对计数盘201上的数值进行读取。

应说明的是，通过读数窗501可以随时察看计数盘201上所显示的当前数值，显示在读数窗501处的数值为按压部所能按压的次数和/或剩余使用次数，具体的根际实际需求做设定。

本申请中，外罩500与握持部101的连接方式有多种，优选为卡合连接，不仅连接稳定，且方便拆卸。同时用于固定固定件400的销轴502可以由外罩500朝向握持部101的一侧表面上延伸得到，这样将外罩500与握持部101卡合连接后即可实现将固定件400和计数器200实现固定。

在本实用新型的具体实施例中，见图1、2、5所示，进一步的在外罩500朝向握持部101的一侧表面上设置一滑槽503，设置的滑槽503位置与连杆203的固定端2032相对应，这样可以保证固定端2032在上下运动时，在滑槽503限定的轨迹下做限定运动，可以满足运动的稳定性，也可以保证整个结构的稳定性。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
