医疗器械消毒盒的制作方法

本实用新型涉及一种消毒装置，更确切地说，是一种医疗器械消毒盒。

背景技术：

在对医疗器械进行消毒时，一般采用普通的消毒篮，器械容易发生碰撞而导致损坏，特别是玻璃材质的医疗器械。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种医疗器械消毒盒。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种医疗器械消毒盒，其特征在于，所述的医疗器械消毒盒包含一盒体，所述的盒体内设有一由置物隔板组成的置物隔板阵列，所述的置物隔板的底部边缘设有一由固定穿孔组成的固定穿孔阵列，所述的置物隔板的顶部边缘设有一由固定卡槽组成的固定卡槽阵列，所述的置物隔板阵列的顶部设有一锁止卡板，所述的锁止卡板的底部边缘设有一由锁止卡槽组成的锁止卡槽阵列，所述的锁止卡槽与所述的固定卡槽相配合，一锁止横条分别贯穿所述的固定穿孔。

作为本实用新型较佳的实施例，所述的置物隔板、锁止卡板和锁止横条均为尼龙制成。

本实用新型的医疗器械消毒盒具有以下优点：使用时，使用者可以根据医疗器械的尺寸来调节各个置物隔板的间距，并利用锁止卡槽和固定卡槽的配合来将置物隔板固定。最后，利用锁止横条来进一步加固置物隔板。由于置物隔板的间距与器械的尺寸相适应，有效防止器械在消毒时过程中发生撞击而破损，方便转运器械，适用范围广。该医疗器械消毒盒结构简单，效果明显，成本低廉，实用性强。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

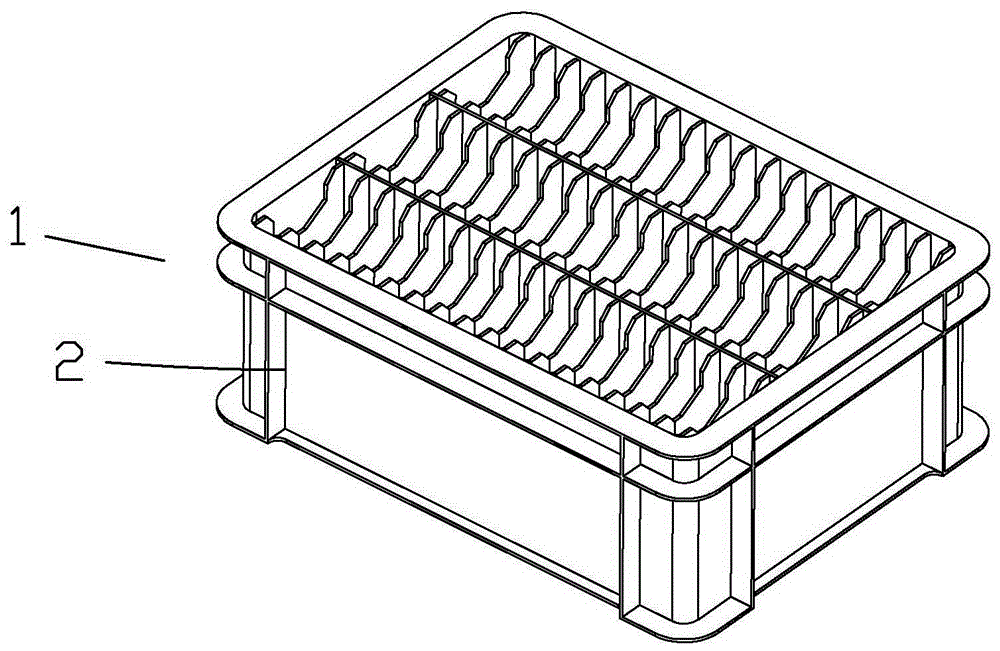

图1为本实用新型的医疗器械消毒盒的立体结构示意图；

图2为图1中的医疗器械消毒盒的立体结构分解示意图；

图3为图2中的医疗器械消毒盒的进一步的立体结构分解示意图；

图4为图3中的医疗器械消毒盒的A区域的细节放大示意图；

图5为图3中的医疗器械消毒盒的B区域的细节放大示意图；

其中，

1、医疗器械消毒盒；2、盒体；3、置物隔板；31、固定穿孔；32、固定卡槽；4、锁止卡板；41、锁止卡槽；5、锁止横条。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图5所示，该医疗器械消毒盒1包含一盒体2，该盒体2内设有一由置物隔板3组成的置物隔板阵列，该置物隔板3的底部边缘设有一由固定穿孔31组成的固定穿孔阵列，该置物隔板3的顶部边缘设有一由固定卡槽32组成的固定卡槽阵列，该置物隔板阵列的顶部设有一锁止卡板4，该锁止卡板4的底部边缘设有一由锁止卡槽41组成的锁止卡槽阵列，该锁止卡槽41与该固定卡槽32相配合，一锁止横条5分别贯穿该固定穿孔31。

该置物隔板3、锁止卡板4和锁止横条5均为尼龙制成。

使用时，如图1和图2所示，使用者可以根据医疗器械的尺寸来调节各个置物隔板3的间距，并利用锁止卡槽41和固定卡槽32的配合来将置物隔板固定。最后，利用锁止横条5来进一步加固置物隔板。由于置物隔板3的间距与器械的尺寸相适应，有效防止器械在消毒时过程中发生撞击而破损，方便转运器械，适用范围广。

该医疗器械消毒盒结构简单，效果明显，成本低廉，实用性强。

不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
