防传染移动式消毒机的制作方法

本实用新型属于医疗用具技术领域，具体地讲是一种防传染移动式消毒机。

背景技术：

常见的传染类疾病，具有较强的传染能力，因此需要做好传染病的防治工作，避免疾病的传播扩散，消灭传染源、阻断传播途径是有效防传染方式，病人的住所和生活环境往往是传播病菌的主要地点，对其进行消毒能够达到较好的防控效果，目前，缺少一种移动方便，针对病人住所进行杀菌消毒防治的消毒设备。

技术实现要素：

本实用新型的目的是提供一种在对病人住所进行杀菌消毒时消毒彻底、省时省力的防传染移动式消毒机。

本实用新型的技术方案是：包括消毒主机箱，在消毒主机箱前侧设置有机箱前盖，机箱前盖左右两侧设置有快拆脚，消毒主机箱左侧设置有充电接口，充电接口左侧设置有充电线插头，充电线插头左侧设置有充电导线，充电导线上设置有充电变压器，充电变压器上侧设置有接电插头，消毒主机箱右侧设置有地面喷洒器，地面喷洒器上侧设置有喷洒伸缩臂，喷洒伸缩臂右侧设置有喷射伸缩管，喷射伸缩管右侧设置有广角喷洒盘，广角喷洒盘上设置有消毒液喷洒口，消毒主机箱下侧设置有机械滑轮架，机械滑轮架下侧设置有万向轮，机械滑轮架左侧设置有制动板，消毒主机箱上侧设置有空气消毒器，空气消毒器上侧设置有气化消毒窗，空气消毒器前侧设置有消毒机控制器，消毒机控制器前侧设置有数字显示板，数字显示板右侧设置有电源开关，电源开关下侧设置有功能控制按钮，空气消毒器右侧设置有消毒液投放管，消毒液投放管上侧设置有密封盖，消毒主机箱内部设置有电池组，电池组左侧设置有内部充电线，电池组右侧设置有喷洒控制供电线，喷洒控制供电线右侧设置有内部喷洒器，喷洒控制供电线前侧设置有喷洒供液管，喷洒供液管上侧设置有消毒液储箱，消毒液储箱右侧设置有喷射供压器，消毒液储箱上侧设置有气化供液管，气化供液管上侧设置有消毒液气化机，消毒液气化机前侧设置有控制接线，控制接线前侧设置有控制处理器，控制处理器前侧设置有信号控制主板，信号控制主板下侧设置有处理器接线。

作为优选，所述喷洒伸缩臂左侧设置有加固金属环。

作为优选，所述空气消毒器左侧设置有手动推架。

作为优选，所述功能控制按钮下侧设置有运行指示灯。

本实用新型有益效果是：本实用新型结构设计合理，使用方便，在对病人住所进行杀菌消毒时机动性好，方便移动，杀菌消毒功能全面，大大方便了传染病防治工作的开展。

附图说明

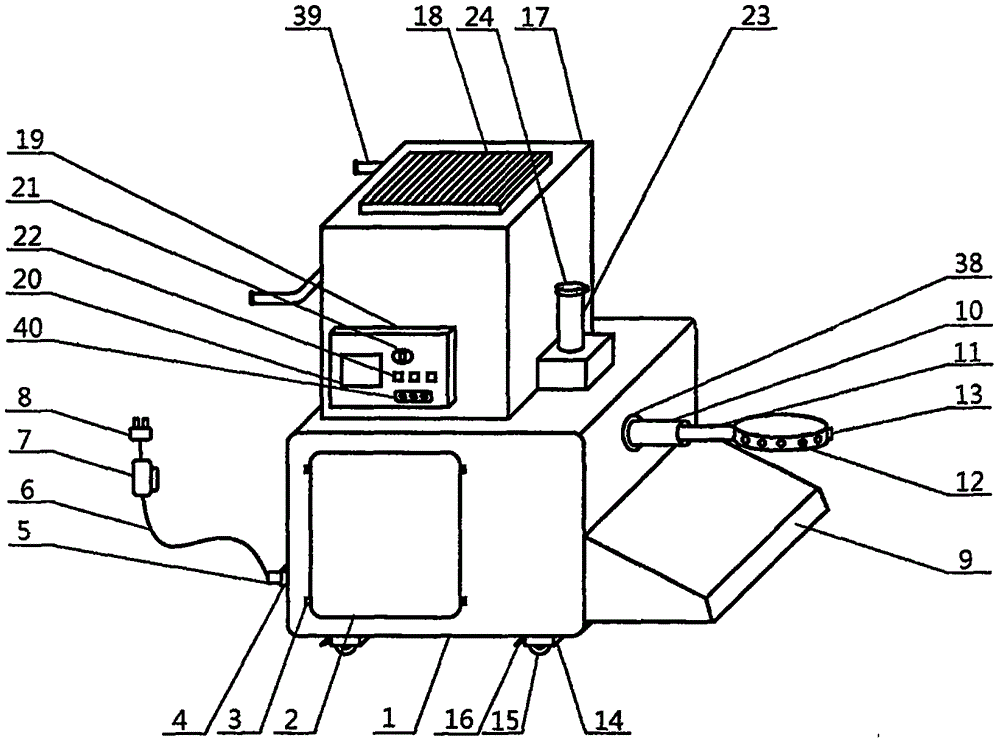

附图1为本实用新型整体结构示意图。

附图2为本实用新型消毒主机箱的内部结构示意图。

图中1、消毒主机箱，2、机箱前盖，3、快拆脚，4、充电接口，5、充电线插头，6、充电导线，7、充电变压器，8、接电插头，9、地面喷洒器，10、喷洒伸缩臂，11、喷射伸缩管，12、广角喷洒盘，13、消毒液喷洒口，14、机械滑轮架，15、万向轮，16、制动板，17、空气消毒器，18、气化消毒窗，19、消毒机控制器，20、数字显示板，21、电源开关，22、功能控制按钮，23、消毒液投放管，24、密封盖，25、电池组，26、内部充电线，27、喷洒控制供电线，28、内部喷洒器，29、喷洒供液管，30、消毒液储箱，31、喷射供压器，32、气化供液管，33、消毒液气化机，34、控制接线，35、控制处理器，36、信号控制主板，37、处理器接线，38、加固金属环，39、手动推架，40、运行指示灯。

具体实施方式

防传染移动式消毒机包括消毒主机箱1，在消毒主机箱1前侧设置有机箱前盖2，机箱前盖2左右两侧设置有快拆脚3，消毒主机箱1左侧设置有充电接口4，充电接口4左侧设置有充电线插头5，充电线插头5左侧设置有充电导线6，充电导线6上设置有充电变压器7，充电变压器7上侧设置有接电插头8，消毒主机箱1右侧设置有地面喷洒器9，地面喷洒器9上侧设置有喷洒伸缩臂10，喷洒伸缩臂10右侧设置有喷射伸缩管11，喷射伸缩管11右侧设置有广角喷洒盘12，广角喷洒盘12上设置有消毒液喷洒口13，消毒主机箱1下侧设置有机械滑轮架14，机械滑轮架14下侧设置有万向轮15，机械滑轮架14左侧设置有制动板16，消毒主机箱1上侧设置有空气消毒器17，空气消毒器17上侧设置有气化消毒窗18，空气消毒器17前侧设置有消毒机控制器19，消毒机控制器19前侧设置有数字显示板20，数字显示板20右侧设置有电源开关21，电源开关21下侧设置有功能控制按钮22，空气消毒器17右侧设置有消毒液投放管23，消毒液投放管23上侧设置有密封盖24，消毒主机箱1内部设置有电池组25，电池组25左侧设置有内部充电线26，电池组25右侧设置有喷洒控制供电线27，喷洒控制供电线27右侧设置有内部喷洒器28，喷洒控制供电线27前侧设置有喷洒供液管29，喷洒供液管29上侧设置有消毒液储箱30，消毒液储箱30右侧设置有喷射供压器31，消毒液储箱30上侧设置有气化供液管32，气化供液管32上侧设置有消毒液气化机33，消毒液气化机33前侧设置有控制接线34，控制接线34前侧设置有控制处理器35，控制处理器35前侧设置有信号控制主板36，信号控制主板36下侧设置有处理器接线37。在使用本实用新型时，将消毒液从消毒液投放管23投入消毒液储箱30中，在对地面进行喷洒式消毒时，按下电源开关21，使用功能控制按钮22启动喷洒功能，通过内部喷洒器28将消毒液均匀的喷洒向地面，也可启动喷洒伸缩臂10通过消毒液喷洒口13进行远距离广角喷洒，喷射供压器31为其供压，在对环境空气进行消毒时，使用功能控制按钮22启动气化功能，消毒液气化机33进行消毒液的气化，在通过气化消毒窗18散入到空气中进行消毒处理，消毒机控制器19的控制通过信号控制主板36传输到控制处理器35上，再通过控制接线34和处理器接线37实现具体调控。

作为优选，所述喷洒伸缩臂10左侧设置有加固金属环38。这样设置，可以加固喷洒伸缩臂10的连接。

作为优选，所述空气消毒器17左侧设置有手动推架39。这样设置，方便医务人员对设备整体进行转移控制。

作为优选，所述功能控制按钮22下侧设置有运行指示灯40。这样设置，可以根据运行指示灯40的提示信息进行操作。
