一种足浴桶的制作方法

本实用新型涉及理疗设备技术领域，尤其是涉及一种足浴桶。

背景技术：

自古以来，人们就意识到赤脚在地上行走有益于健康，实践证明不常走路、不常运动的人，体内血液循环就差，这就加速了人体的衰老，要维持身体的健康每天至少要走一万步，由于生活水平的提高，交通工具的发达，人们运动双脚的机会越来越少，其结果危害了身体健康。

足浴保健疗法是足疗方法中的一种，是通过水的温热作用、机械作用、化学作用及借助药物蒸汽和药液熏洗的治疗作用，起到疏通奉理、散风降温、透达筋骨、理气和血的作用，从而达到增强心脑血管机能、改善睡眠、消除疲劳、消除亚健康状态、增强人体抵抗力等一系列的保健功效。

因为足底是汇聚着人体重要脏器的反射区，通过深度温灸的作用，刺激足底的反射区，调节、恢复、提高机体脏器的功能，改善人体的健康状况。同时通过直接作用于下肢的血液循环，对静脉曲张、糖尿病足等效果显著。

足浴也是很有讲究的，一定要把脚都泡在水中，泡脚容器必须满足深度要够、热量要足、材质安全、使用方便的要求。

然而，一般的足浴桶都为固定形态的盆状体或桶状体，存在盆大桶深的情况。不仅浪费水，而且在使用结束后收纳保存也很不方便。所以如何在保证足浴的基础上，节约用水和节省空间是本领域技术人员亟需解决的技术问题。

技术实现要素：

本实用新型的目的在于提供一种足浴桶，以解决浪费水和使用结束后收纳保存不方便的问题。

为达到上述目的，本实用新型提供以下技术方案：

一种足浴桶，包括桶身和用于盖合所述桶身的桶盖；所述桶盖上设置有两个用于使用者将脚放进所述桶身内的通孔，所述桶身包括桶底和侧壁，所述侧壁包括至少两节折叠部，每相邻的两个所述折叠部之间设有折叠槽以使所述侧壁可沿所述桶身的深度方向折叠。

进一步地，每一个所述通孔边沿具有柔性材料制备的翼。

进一步地，所述桶盖设有进气孔，沿所述桶身中所述桶底朝向所述桶身开口的方向，所述侧壁的中上部设有透气孔。

进一步地，所述透气孔为条形孔。

进一步地，所述桶身横截面形状为圆形，且沿所述桶身开口指向所述桶底的方向，所述桶身的尺寸逐渐减小。

进一步地，所述桶盖固定于所述桶身。

进一步地，所述桶盖可拆卸地安装于所述桶身。

进一步地，所述桶底设有按摩粒。

进一步地，所述按摩粒为球形或椭球形。

进一步地，所述桶身材料为硅胶，所述桶盖材料为硅胶。

本实用新型提供的一种足浴桶具有以下有益效果：

采用本实用新型足浴桶，桶身可通过折叠槽折叠，使用时可根据自己的需要将足浴桶沿桶身的深度方向全部展开，注入适量的水进行足浴；也可以部分折叠，注入适量的水进行足浴，达到省水的目的。使用结束后，可通过折叠槽将足浴桶折叠，全部折叠后可为一个扁平的整体，占地空间减小，便于收纳和携带。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例提供的一种足浴桶的结构示意图；

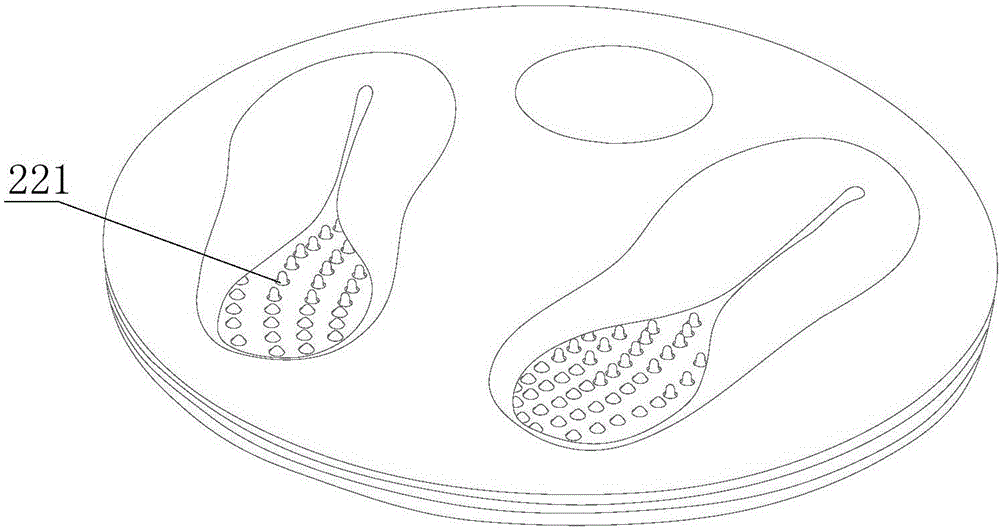

图2为本实用新型实施例提供的一种足浴桶的折叠后结构示意图；

图3为本实用新型实施例提供的一种足浴桶的空气浴应用示意图。

附图标记：

1-桶盖； 2-桶身；

11-通孔a； 12-通孔b；

13-翼a； 14-翼b；

15-细缝a； 16-细缝b；

17-进气孔； 21-侧壁；

22-桶底；

211-折叠部； 212-折叠槽；

213-透气孔； 221-按摩粒。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

以下结合附图对本实用新型的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。

本实用新型实施例提供了一种足浴桶，其结构如图1所示，一种足浴桶，包括桶身2和用于盖合所述桶身2的桶盖1；所述桶盖1上设置有两个用于使用者将脚放进所述桶身内的通孔，分别为通孔a11和通孔b12，所述桶身2包括侧壁21和桶底22，所述侧壁21包括至少两节折叠部211，每相邻的两个所述折叠部211之间设有折叠槽212，这样的设计就可以使所述侧壁21可沿所述桶身2的深度方向折叠。

足浴桶一般包括桶身2和用于盖合所述桶身2的桶盖1，而且所述桶身2包括侧壁21和桶底22，本实用新型为了实现节省空间、收纳方便、便于携带的目的，桶身2的侧壁21设计了折叠部211和折叠槽212。

其中，足浴桶的侧壁21包括至少两节折叠部211，并且每相邻的两个所述折叠部211之间设有折叠槽212。

采用本实用新型足浴桶，桶身2可通过折叠槽212折叠。具体实施时，使用时可根据自己的需要将足浴桶沿桶身2的深度方向全部展开，注入适量的水进行足浴；也可以部分折叠，注入适量的水进行足浴，达到了省水的目的。使用结束后，可通过折叠槽212将足浴桶折叠，全部折叠后可为一个扁平的整体，占地空间减小，便于收纳和携带。

足浴桶的桶盖1上一般都设有可以将脚放进去的开口，本实用新型提供的足浴桶所述桶盖1上设置有两个用于使用者将脚放进所述桶身内的通孔，分别为通孔a11和通孔b12。

桶盖1上用于使用者将脚放进所述桶身内的通孔a11和通孔b12相对于桶盖1的轴线可以呈对称分布。

进一步地，通孔a11和通孔b12的开口形状可以为圆形。

进一步地，通孔a11和通孔b12的开口形状可以为椭圆形。

进一步地，通孔a11和通孔b12的开口形状可以为条形。

一种优选实施方式中，用于使用者将脚放进所述桶身内的所述通孔a11边沿具有柔性材料制备的翼a13，所述通孔b12边沿具有柔性材料制备的翼b14。相应的翼a13和翼b14相对于桶盖1的轴线可以呈对称分布。

翼a13中间可以有一道细缝a15。

进一步地，细缝a15的形状可以为带状。

进一步地，细缝a15的形状可以为条状。

进一步地，细缝a15的形状还可以为槽状。

相应的，翼b14中间可以有一道细缝b16。

进一步地，细缝b16的形状可以为带状。

进一步地，细缝b16的形状可以为条状。

进一步地，细缝b16的形状还可以为槽状。

所述通孔a11边沿具有柔性材料制备的翼a13，所述通孔b12边沿具有柔性材料制备的翼b14。本实用新型提供的这种设计，当使用者将脚放进足浴桶时可以保护脚与小腿，避免擦伤和碰伤；而且，当使用者将脚放进足浴桶后，可以尽量封装通孔a11和通孔b12，保证足浴桶内腔的密封性。

具体的柔性材料可以为有机硅胶，如硅橡胶、硅树脂、硅油、硅烷偶联剂。在众多的合成橡胶中，硅胶是在其中的佼佼者。它具有无味无毒，不怕高温和抵御严寒的特点，在摄氏三百度和零下九十度时“泰然自若”、“面不改色”，仍不失原有的强度和弹性。硅胶还有良好的电绝缘性、耐氧抗老化性、耐光抗老化性以及防霉性、化学稳定性等。由于具有了这些优异的性能，使得硅胶在现代医学中获得了十分广泛又重要的用途。

具体的柔性材料还可以为塑胶。塑胶有以下优势：

1.耐候性强：人工抗老化试验可达6000小时，确保型材使用寿命达50年以上。

2.可焊性能好：行刺的焊角平均应力远远超过国际要求，成型稳定牢固，不变形不开裂。

3.壁厚合理：材壁厚强度高，满足需要。

4.耐老化：采用进口改性剂，原料中添加防紫外线吸收剂，在30摄氏度到70摄氏度之间烈日、暴雨、干燥、潮湿的变化中不变色、不老化、不脆化。

5.耐冲击：使用特殊冲击配方，型材在-10摄氏度能承受1公斤重锤，从1米高自由下落的冲击试验不破裂。

6.光洁度好：型材表面洁白柔和，美观光洁。

7.环保健康：选用优质PVC树脂，无铅稳定剂，循环回收无污染，为绿色环保型材。

8.保养简单：塑料型材不易腐蚀，采用一般清洗剂即可去污，清洁后颜色如初。

总之，塑胶有抗拉、抗压、抗扭、抗弯曲等能力，也有电绝缘性，而且无毒环保，满足理疗设备的应用要求，应用很广泛。

进一步地，所述桶盖1设有进气孔17，沿所述桶身2中所述桶底22朝向所述桶身2开口的方向，所述侧壁21的中上部设有透气孔213。

具体的桶盖1上的进气孔17的形状可以为圆形。

具体的桶盖1上的进气孔17的形状可以为方形。

具体的桶盖1上的进气孔17的形状也可以为椭圆形。

具体的桶盖1上的进气孔17的形状还可以为条形。

进一步地，所述侧壁21上的透气孔213可以为条形孔。所述透气孔213与上述桶盖1上的进气孔17配合使用，构成一个足浴桶内部的空气通道。并且，所述透气孔213与上述桶盖1上的进气孔17位置相对，使整个空气通道尽最大可能的穿过足浴桶内部，保证足浴桶内空气流通。

具体实施方式为，当使用者使用足浴桶时，只要提供一个鼓风设备，具体可以为吹风机设备，将脚放入桶内后，使用吹风机设备对准进气孔吹热风，足浴桶内部的风通过透气孔排出，从而构成内部的空气通道，达到空气浴的效果，结构简单，容易操作。

该足浴桶的实用性较强，不仅能够应用于单纯热水泡脚，还可达到空气浴的效果，空气浴能促进呼吸功能、血液循环、增强神经系统的功能，以及能提高抗寒能力，预防感冒。

进一步地，所述桶身2横截面形状为圆形，且沿所述桶身2开口指向所述桶底22的方向，所述桶身2的尺寸逐渐减小。

具体的桶身2的横截面形状可以为圆形。

具体的桶身2的横截面形状还可以为椭圆形。

具体的桶身2的横截面形状还可以为方形。

进一步地，所述桶盖1固定于所述桶身2。

需要说明的是，桶盖1与桶身2为一体式结构，在生产中，为了节约成本，将桶盖1与桶身2做成一体式结构，简化了工序。而且一体式结构更加牢固，在使用时，不易在桶身2与桶盖1接口处损坏。

进一步地，所述桶盖1可拆卸地安装于所述桶身2。

具体的所述桶盖1可拆卸地安装于所述桶身2，可以采用螺纹连接。

具体的所述桶盖1可拆卸地安装于所述桶身2，可以采用卡扣连接。

具体的所述桶盖1可拆卸地安装于所述桶身2，可以通过紧固件连接。

进一步地，足浴桶的桶身2上设有两个提手，所述提手位于所述桶身2的两边，方便使用足浴桶。

进一步地，足浴桶的桶身2开口外沿尺寸大于桶身2尺寸，方便使用足浴桶。

进一步地，所述桶底22设有按摩粒221。

具体的，可以只在所述桶底22的脚踏部分设有按摩粒221。

具体的，也可以在整个所述桶底22的底部都设置有按摩粒221。

进一步地，所述按摩粒221为球形或椭球形。

具体的，所述按摩粒221可以为球形。

具体的，所述按摩粒221也可以为椭球形。

上述足浴桶的桶身2底部设置有按摩粒221，在足浴的同时可以起到较好的按摩作用。

足底按摩的原理主要有以下四方面：一是血液循环理论。脚在人体最底部，血液中的尿酸晶等有害物质沉积在脚底，不利健康。通过足底按摩，分解沉积在脚底的有害物质，可使其通过汗液、尿液排出体外。二是反射原理。“脚是人的第二心脏”，人的脏腑器官与足底穴位是一一对应的。足部按摩通过反射区促使大脑传导信号，改善人体内分泌和血液循环，调节生理环境。三是全息论原理。中医以局部观全体，把脚看作是人体的全息胚，上面充满了五脏六腑的信息，对脚的按摩就是对全身的按摩。四是中医经络学原理，亦即中医三阴、三阳学说。足部按摩通过对脚的按摩能刺激调理脏腑，疏通经络，增强新陈代谢，从而达到强身健体祛除病邪的目的。

进一步地，所述桶身2材料为硅胶，所述桶盖1材料为硅胶。

由于硅胶制品具有优异的综合性能和良好的技术经济效果，已经在理疗设备生产中起到了不可替代的作用。

硅胶制品环保、无毒、无味，并且弹性好；硅胶耐磨损、耐高温、不变形，可以长期使用；硅胶制品外表光滑，手感强，是真正的绿色环保用品；可以做单色、双色、三色以及与其他颜色混合；饰品上的LOGO可以为文字、图案或文字和图案的结合。

综上所述，采用本实用新型足浴桶，桶身可通过折叠槽折叠，使用时可根据自己的需要将足浴桶沿桶身的深度方向全部展开，注入适量的水进行足浴；也可以部分折叠，注入适量的水进行足浴，达到省水的目的。使用结束后，可通过折叠槽将足浴桶折叠，全部折叠后可为一个扁平的整体，占地空间减小，便于收纳和携带。

并且，当使用者使用足浴桶时，只要提供一个类似的吹风机设备，将脚放入桶内后，使用吹风机设备对准进气孔吹热风，足浴桶内部的风通过透气孔排出，从而构成内部的空气通道，达到空气浴的效果，结构简单，容易操作。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
