一种熏洗仪的箱式结构的制作方法

本实用新型涉及医疗器械领域，尤其涉及一种熏洗仪的箱式结构。

背景技术：

中医中药是临床上治疗骨性关节炎的一个重要的手段。热疗技术是近年兴起的治疗恶性肿瘤的临床治疗方法。其原理是利用物理方法将组织加热到能杀灭肿瘤细胞的温度，达到既破坏肿瘤细胞又不损伤正常组织的一种方法。热疗技术不但对肿瘤细胞有直接的细胞毒效应，还可与化疗联用，即热化疗，可以提高肿瘤内药物的浓度，减少化疗药物的使用剂量。不但可以增强化疗药物抗肿瘤效应，还可以减少其副作用。

申请号为201210233112.2的专利公开了一种针对治疗骨性关节炎的关节肢段封闭熏洗仪，该关节肢段封闭熏洗仪包括主机系统和关节熏洗腔；所述主机系统包括机架，机架上设置有内设加热器的洗液灌、与洗液灌相连通的送药泵和蒸汽灌。这种熏洗仪采用机架式结构，当需要外出或更换地方使用时，机架式结构由于体积较大，会导致携带不方便，而且这种熏洗仪其内部设备摆放的并不合理，导致大部分空间并没有被利用到，进而也造成体积大。

技术实现要素：

本实用新型所要解决的技术问题是提供一种方便携带、体积小、空间利用合理的箱式结构。

本实用新型解决上述技术问题的技术方案如下：一种熏洗仪的箱式结构，包括箱体，所述箱体呈中空结构，且所述的中空结构内设有隔板，所述 箱体的内部空腔通过所述隔板分隔成第一置物区和第二置物区，且所述第二置物区的体积为所述第一置物区的体积的一至三倍；所述第一置物区内设有气泵、送药泵和控制器；所述第一置物区顶部的所述箱体上嵌入有显示器和控制面板；所述第二置物区内设有加热装置、储药罐、储水罐和熏洗套筒，所述加热装置竖直放置，所述储药罐和储水罐的底部均抵触着所述加热装置的发热区，所述熏洗套筒设置在靠近所述隔板处；所述箱体前侧在所述第一置物区所处的部分设有开口；所述箱体顶部在所述第二置物区所处的部分设有开口；在所述箱体前侧的开口处和所述箱体顶部的开口处分别通过铰链活动连接有第一盖板和第二盖板。

本实用新型的有益效果是：整体外形采用箱体式结构，从而便于携带和运输；采用相应位置关系来摆放设备，这样设备之间显得更加紧凑，空间的利用也更加合理，整体体积减小。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述箱体包括底板、第一侧板、第二侧板、顶板、前面板以及背板，所述第一侧板和第二侧板分别设置在所述底板的左右两端；所述背板和所述前面板分别设置在所述底板的后侧和前侧，且所述前面板位于所述隔板和第二侧板之间；所述顶板位于所述第一侧板的顶端和所述隔板的顶端之间；所述显示器和控制面板嵌设在所述顶板上；所述隔板距所述第二侧板的距离值为所述隔板距所述第一侧板的距离值的一至三倍。

进一步，所述隔板距所述第二侧板的距离值为所述隔板距所述第一侧板的距离值的两倍。

采用上述进一步的有益效果是：空间布局的更加合理。

进一步，所述第二侧板上设有均匀分布的散热孔。

采用上述进一步的有益效果是：便于扩散掉加热装置在工作过程中所产生的热量，降低了内部温度。

进一步，所述第一盖板的左端通过铰链连接在所述第一侧板上；所述第二盖板的后端通过铰链连接在所述背板上。

采用上述进一步的有益效果是：使得第一盖板可以进行前后打开，第二盖板可以上下打开，方便取放设备。

进一步，所述加热装置为电磁炉。

采用上述进一步的有益效果是：方便控制，而且体积小。

进一步，所述隔板采用隔热材料制成。

采用上述进一步的有益效果是：避免加热装置在工作时所产生的热量对第一置物区内的设备造成影响，延长第一置物区内的设备的使用寿命。

附图说明

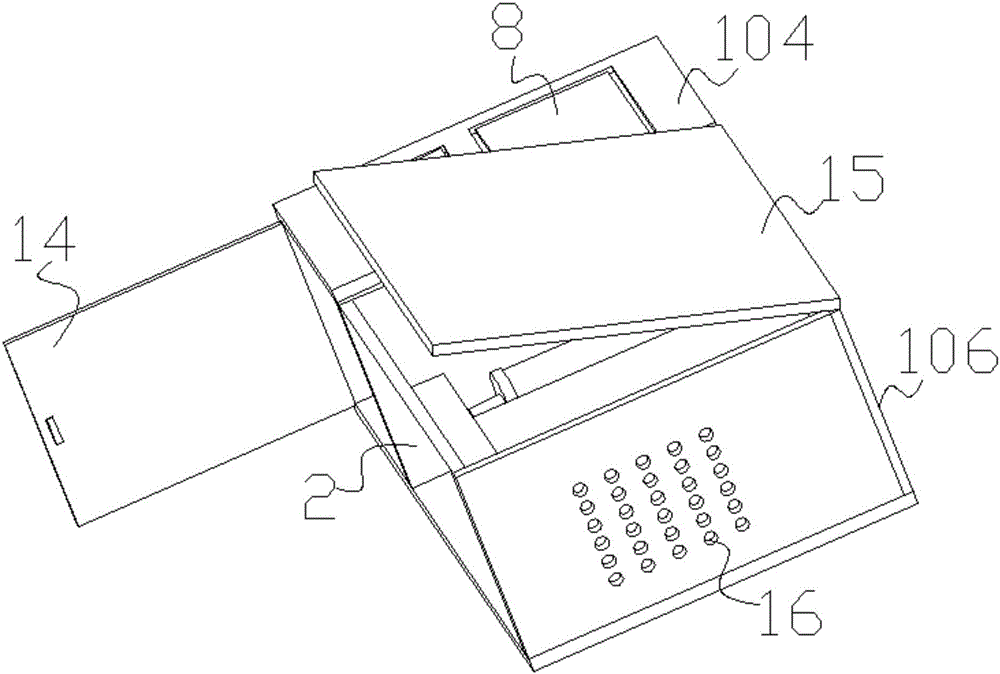

图1为本实用新型实施例的结构示意图一；

图2为本实用新型实施例的结构示意图二；

图3为本实用新型实施例的前视图。

附图中，各标号所代表的部件列表如下：

1、箱体，101、底板，102、第一侧板，103、第二侧板，104、顶板，105、前面板，106、背板，2、隔板，3、第一置物区，4、第二置物区，5、气泵，6、送药泵，7、控制器，8、显示器，9、控制面板，10、加热装置，11、储药罐，12、储水罐，13、熏洗套筒，14、第一盖板，15、第二盖板，16、散热孔。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1至图3所示，一种熏洗仪的箱式结构，包括箱体1，所述箱体1呈中空结构，且所述的中空结构内设有隔板2，所述箱体1的内部空腔通过所述隔板2分隔成第一置物区3和第二置物区4，且所述第二置物区4的体 积为所述第一置物区3的体积的一至三倍；所述第一置物区3内设有气泵5、送药泵6和控制器7；所述第一置物区3顶部的所述箱体1上嵌入有显示器8和控制面板9；所述第二置物区4内设有加热装置10、储药罐11、储水罐12和熏洗套筒13，所述加热装置10竖直放置，所述储药罐11和储水罐12的底部均抵触着所述加热装置10的发热区，所述熏洗套筒13设置在靠近所述隔板2处；所述箱体1前侧在所述第一置物区3所处的部分设有开口；所述箱体1顶部在所述第二置物区4所处的部分设有开口；在所述箱体1前侧的开口处和所述箱体1顶部的开口处分别通过铰链活动连接有第一盖板14和第二盖板15。

所述箱体1包括底板101、第一侧板102、第二侧板103、顶板104、前面板105以及背板106，所述第一侧板102和第二侧板103分别设置在所述底板101的左右两端；所述背板106和所述前面板105分别设置在所述底板101的后侧和前侧，且所述前面板105位于所述隔板2和第二侧板103之间；所述顶板104位于所述第一侧板102的顶端和所述隔板2的顶端之间；所述显示器8和控制面板9嵌设在所述顶板104上；所述隔板2距所述第二侧板103的距离值为所述隔板2距所述第一侧板102的距离值的一至三倍。

所述隔板2距所述第二侧板103的距离值为所述隔板2距所述第一侧板102的距离值的两倍。

所述第二侧板103上设有均匀分布的散热孔16。

所述第一盖板14的左端通过铰链连接在所述第一侧板102上；所述第二盖板15的后端通过铰链连接在所述背板106上。

所述加热装置10为电磁炉。

所述隔板2采用隔热材料制成。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、 “左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描 述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
