一种美体仪的制作方法

本实用新型涉及保健设备领域，具体地说是一种美体仪。

背景技术：

人体静电效应的研究尤其侧重于静电场对人体的医疗保健作用。现有的研究表面适当强度的静电脉冲有利于人体健康。

但是现有的保健设备结构复杂，智能程度低。

技术实现要素：

本实用新型的目的在于提供一种美体仪，该美体仪具有结构简单、智能化控制的优点。

本实用新型的具体的技术方案为：一种美体仪，包括支架，其特征在于，还包括用于与人体接触的静电脉冲释放模块，所述的支架上设有箱体和控制单元，所述的箱体内设有电源和用于产生静电脉冲的静电脉冲发生器，所述的静电脉冲释放模块与静电脉冲发生器相连，所述的静电脉冲发生器与电源相连，所述的静电脉冲发生器与控制单元相连，所述的控制单元与电源相连；

所述的静电脉冲释放模块包括腰带，所述的腰带包括板体，所述的板体用于与人体接触的一面设有第一导电片、设置在第一导电片左右两侧的第一辅助导电片和设置第一导电片上下两侧的第二辅助导电片，所述的第一导电片的外围设有多个导电条，所述的多个导电条以及第二辅助导电片围成一个包围第一导电片和第一辅助导电片的不连续的椭圆环，所述的板体内设有第一发热丝和用于释放静电脉冲的第一静电脉冲释放器，所述的第一静电脉冲释放器与第一导电片、第一辅助导电片、第二辅助导电片、导电条电连接；

所述的第一静电脉冲释放器与静电脉冲发生器相连；所述的第一发热丝与电源相连。

作为本方案的进一步改进，所述的静电脉冲释放模块还包括用于与人体足部接触的鞋体、用于与人体手部接触的手棒、用于与人体背部接触的背板、用于与人体臀部接触的坐垫，所述的鞋体、手棒、背板、坐垫上与人体接触的部分均设有第三导电片，所述的鞋体、手棒、背板、坐垫内均设有第二静电脉冲释放器，所述的第二静电脉冲释放器与静电脉冲发生器相连。

作为本方案的进一步改进，所述的坐垫和背板内均设有第二发热丝，所述的第二发热丝与电源相连。

作为本方案的进一步改进，所述的控制单元包括触控面板和控制器，所述的触控面板、电源、静电脉冲发生器均与控制器连接。

与现有技术相比，本实用新型的有益效果在于：

本方案采用控制单元实现了静电脉冲的可调，并且本美体仪的主要组件为腰带，通过静电脉冲和发热丝产生的远红外保健达到了保健和美体瘦身的目的。本方案结构简单，可以搭载多个不同种类的静电脉冲释放模块，利用用户DIY操作，通过控制单元实现了智能控制。

本方案的智能控制采用触控面板利于用户调节静电脉冲的强度。

附图说明

图1是本实用新型实施例1的结构示意图；

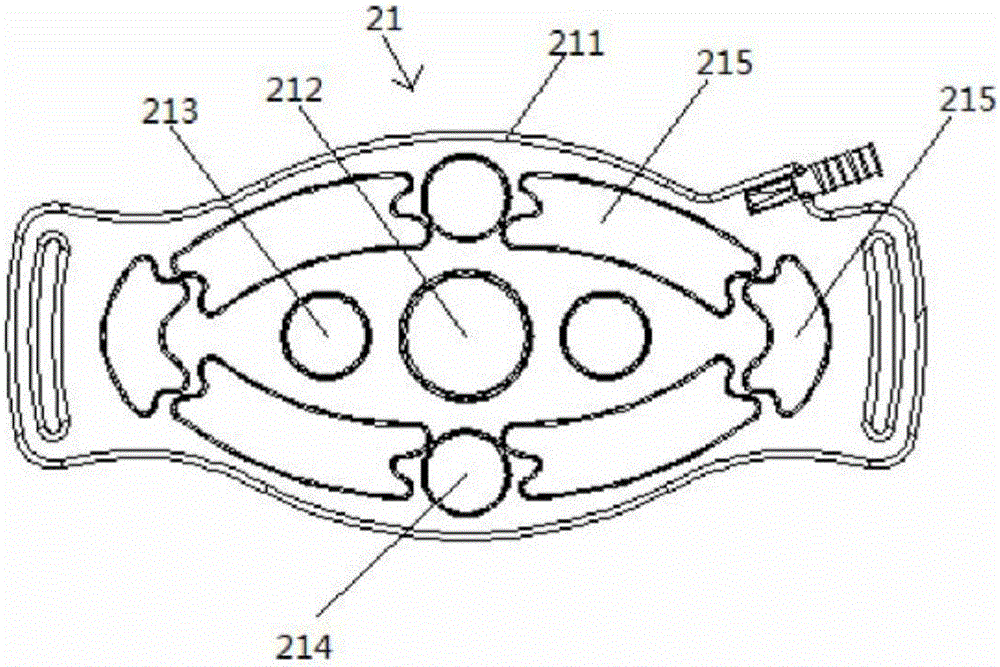

图2是本实用新型实施例1的腰带的结构示意图；

图3是本实用新型实施例1的腰带的内部电路图；

图4是本实用新型实施例1的鞋体的结构示意图；

图5是本实用新型实施例1的手棒的结构示意图；

图6是本实用新型实施例1的背板的结构示意图；

图7是本实用新型实施例1的背板的内部电路图；

图8是本实用新型实施例1的坐垫的结构示意图；

图9是本实用新型实施例1的坐垫的内部电路图；

图10是本实用新型实施例1的控制结构方框图。

具体实施方式

下面结合具体实施方式，对本实用新型的技术方案作进一步的详细说明，但不构成对本实用新型的任何限制。

实施例1

如图1-图10所示，一种美体仪，包括Z字形的支架1，还包括用于与人体接触的静电脉冲释放模块2，所述的支架1上设有箱体3和控制单元4，所述的箱体3内设有电源5和用于产生静电脉冲的静电脉冲发生器6，所述的静电脉冲释放模块2与静电脉冲发生器6相连，所述的静电脉冲发生器6与电源5相连，所述的静电脉冲发生器6与控制单元4相连，所述的控制单元4与电源5相连；

所述的静电脉冲释放模块2包括腰带21，所述的腰带21包括板体211，所述的板体211用于与人体接触的一面设有第一导电片212、设置在第一导电片212左右两侧的第一辅助导电片213和设置第一导电片212上下两侧的第二辅助导电片214，所述的第一导电片212的外围设有多个导电条215，所述的多个导电条215以及第二辅助导电片214围成一个包围第一导电片212和第一辅助导电片213的不连续的椭圆环，所述的板体211内设有第一发热丝216和用于释放静电脉冲的第一静电脉冲释放器217，所述的第一静电脉冲释放器217与第一导电片212、第一辅助导电片213、第二辅助导电片214、导电条215电连接；

所述的第一静电脉冲释放器217与静电脉冲发生器6相连；所述的第一发热丝216与电源5相连。

在本实施例中，所述的静电脉冲释放模块2还包括用于与人体足部接触的鞋体22、用于与人体手部接触的手棒23、用于与人体背部接触的背板24、用于与人体臀部接触的坐垫25，所述的鞋体22、手棒23、背板24、坐垫25上与人体接触的部分均设有第三导电片26，所述的鞋体22、手棒23、背板24、坐垫25内均设有第二静电脉冲释放器27，所述的第二静电脉冲释放器27与静电脉冲发生器6相连，进一步地，所述的坐垫25和背板24内均设有第二发热丝28，所述的第二发热丝28与电源5相连。

在本实施例中，所述的控制单元4包括触控面板41和控制器42，所述的触控面板41、电源5、静电脉冲发生器6均与控制器42连接。

在实际应用中，将腰带21系在人体腰部，将背板24系在人体背部，用户盘腿左在坐垫25上，手握手棒23，脚上穿上鞋体22，在人体上可预先涂覆精油。接通电源5，操作触控面板41调节静电脉冲发生器6的功率，同时第一发热丝216和第二发热丝28发热产生远红外线。通过上述操作可以达到保健、美体瘦身的效果。本实施例结构简单，用户可自由DIY，选择合适的静电脉冲释放模块2使用，具有良好的保健美体瘦身效果。以上所述的仅为本实用新型的较佳实施例，凡在本实用新型的精神和原则范围内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
