一种住院患者用便于翻身的床垫的制作方法

本实用新型涉及床垫技术领域，更确切地说，是一种住院患者用便于翻身的床垫。

背景技术：

在疾病的治疗过程中，很多较为严重或年纪较大的病人常常需要住院治疗，而长时间的躺在病床上，很容易导致褥疮等发生，为了避免褥疮等发生，需要病人家属或医护人员经常帮病人翻身，而很多情况下，比如陪护病人的家属或医护人员为比较瘦小的女性，或者患者的体重和/或体形较大等，帮病人翻身也是一项非常困难的事情，给病人家属或医护人员增加了工作难度。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，提供了一种使用方便且能够轻松帮助病人翻身的床垫的住院患者用便于翻身的床垫。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种住院患者用便于翻身的床垫，包括左右两片通过合页连接的床垫体，所述合页的上端面与所述床垫体的上端面平齐，所述床垫体的下端面外侧设置有横截面为方形的侧部支撑条，所述侧部支撑条的外侧设置有横截面为圆形且设置在所述床垫体外侧的翻转杠杆，所述侧部支撑条的高度大于所述翻转杠杆的直径，所述侧部支撑条与所述翻转杠杆的内侧分别对应设置有3-6对铰接座，相对的铰接座之间的上下两侧设置有连接片，所述连接片与所述铰接座通过铰接柱连接；

所述床垫体的两端下侧设置有与所述侧部支撑条高度相等的端部支撑条；

两侧的所述床垫体的交接处下侧对称设置有3-6对中部支撑块，所述中部支撑块的高度等于所述侧部支撑条的高度；

所述床垫体的上端面上设置有橡胶缓冲层。

其中，所述床垫体和所述橡胶缓冲层上还可以设置有贯穿的透气孔。

本实用新型的住院患者用便于翻身的床垫具有以下优点：本实用新型的住院患者用便于翻身的床垫，由于包含两片通过合页连接的床垫体，所以可以通过任一侧床垫体外侧的翻转杠杆，将一侧的床垫体向上翻转，从而帮助患者翻身，使用方便、省力，能够使病人家属或医护人员轻松的帮助患者翻身；翻转杠杆在不使用时，能够方便的收纳到床垫体下方，结构紧凑；床垫体的上端面设置有橡胶缓冲层，使用更舒适；床垫体和橡胶缓冲层上还可以设置有透气孔，与下方的侧部支撑条、端部支撑条和中部支撑块组成的空间相配合，能够从下方快速排出褥子的湿气，适当降低褥子的温度，有效避免或减少褥疮的发生，患者使用更舒适。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的住院患者用便于翻身的床垫的主视结构示意图；

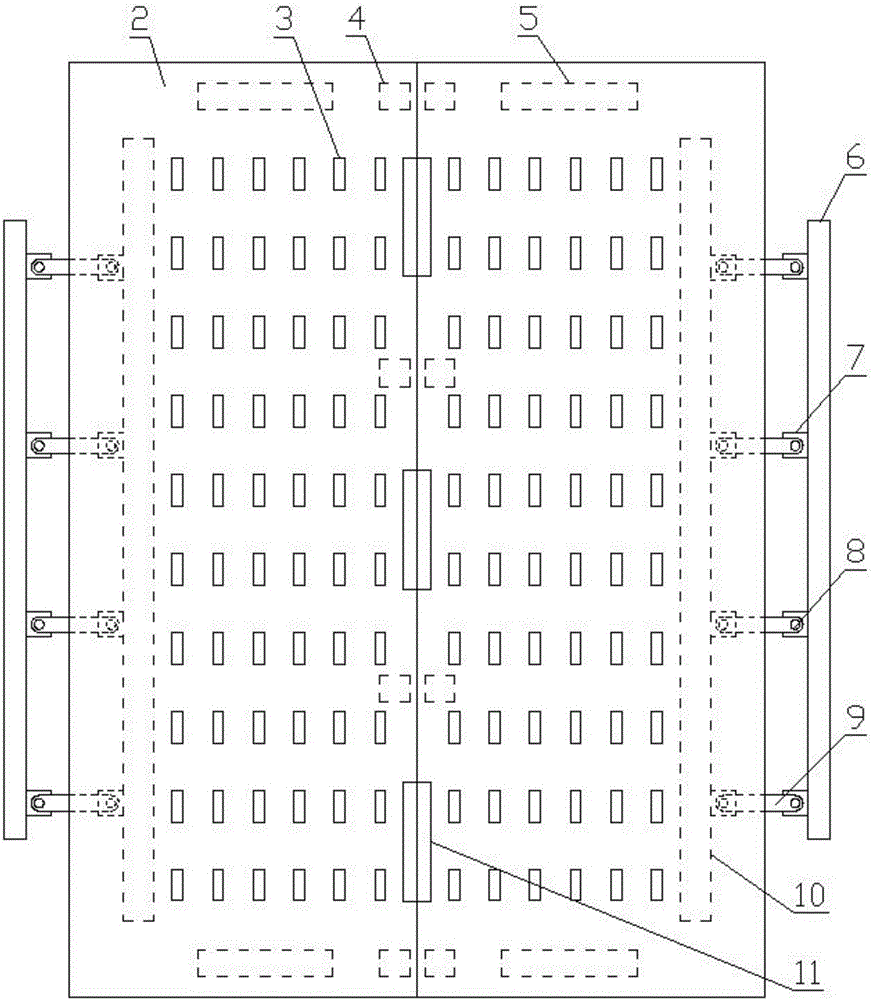

图2为图1中的俯视结构示意图；

图3为图2的收纳状态结构示意图。

其中：1、床垫体；2、橡胶缓冲层；3、透气孔；4、中部支撑块；5、端部支撑条；6、翻转杠杆；7、铰接座；8、铰接柱；9、连接片；10、侧部支撑条；11、合页。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图2所示，一种住院患者用便于翻身的床垫，包括左右两片通过合页11连接的床垫体1，合页11的上端面与床垫体1的上端面平齐，床垫体1的下端面外侧设置有横截面为方形的侧部支撑条10，侧部支撑条10的外侧设置有横截面为圆形且设置在床垫体1外侧的翻转杠杆6，侧部支撑条10的高度大于翻转杠杆6的直径，侧部支撑条10与翻转杠杆6的内侧分别对应设置有四对铰接座7，相对的铰接座7之间的上下两侧设置有连接片9，连接片9与铰接座7通过铰接柱8连接；

床垫体1的两端下侧设置有与侧部支撑条10高度相等的端部支撑条5；

两侧的床垫体1的交接处下侧对称设置有四对中部支撑块4，中部支撑块4的高度等于侧部支撑条10的高度；

床垫体1的上端面上设置有橡胶缓冲层2。

床垫体1和橡胶缓冲层2上设置有贯穿的透气孔3。

不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
