一种四人站立架的制作方法

本实用新型属于医疗设备技术领域，涉及一种医疗康复领域的四人站立架。

背景技术：

目前医疗市场所釆用的四人站立架种类繁多，可以帮助截瘫、脑瘫等站立功能障碍患者进行站立训练康复治疗，也可预防改善骨质疏松、压疮、心肺功能降低等。但是很多四人站立架结构较为固定，桌面尺寸较小，不能根据患者的高矮胖瘦对设备进行相应的调节，从而导致患者在进行康复治疗时产生诸多不适，不但得不到预期的治疗效果，反而有可能对病情有所加重。基于此，申请人在传统四人站立架的基础上进行优化设计，制作该产品。

技术实现要素：

本实用新型的目的是提供一种桌面板较大、挡腿垫高度及宽度可调、解决患者高矮胖瘦不适用问题的一种四人站立架，使患者达到更好治疗效果。

本实用新型的技术方案是：一种四人站立架包括下部支撑架、立架、上部支撑架、大桌面、挡腿垫、固定立管、十字转向节、挡腿垫支架、腰部绑带、支撑垫、手柄顶丝和脚套，其中下部支撑架端部安装有脚套，下部支撑架通过螺纹副连接立架，立架通过螺纹副连接上部支撑架，大桌面、支撑垫通过螺纹副固定在上部支撑架上面，立架上面安装有固定立管，十字转向节在固定立管上面上下滑动，挡腿垫支架在十字转向节里面前后滑动，挡腿垫通过螺纹副连接在挡腿垫支架上面，腰部绑带安装在立架上面并可以上下移动及调节长短。

本实用新型的有益效果：1、本实用新型的大桌面可以使训练者在站立训练的过程中进行一些OT类作业训练或者一些简单的竞技类游戏，以使训练效果更加有效。2、挡腿垫可以根据训练者的实际身体状况调节宽度与高度，增加了训练者的舒适性，同时使训练效果更加有效。

附图说明

附图1是本实用新型结构的主视图；

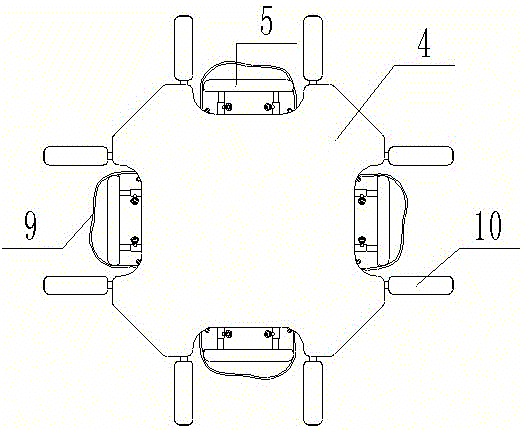

附图2是本实用新型的俯视图；

附图3本实用新型的挡腿部分的结构图。

部件名称及附图标号：下部支撑架1、立架2、上部支撑架3、大桌面4、挡腿垫5、固定立管6、十字转向节7、挡腿垫支架8、腰部绑带9、支撑垫10、手柄顶丝11、脚套12。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型方案，并使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合实施例对本实用新型作进一步详细的说明。

具体实施例如图1、图2、图3所示，所述的下部支撑架1端部安装有脚套12，可以有效地保护地面。

下部支撑架1通过螺纹副连接立架2，立架2通过螺纹副连接上部支撑架3，大桌面4、支撑垫10通过螺纹副固定在上部支撑架3上面。

由于大桌面4长度与宽度都较大，可以使训练者在站立训练的过程中进行一些OT类作业训练或者一些简单的竞技类游戏。

立架2上面还安装有固定立管6，十字转向节7可以在固定立管6上面上下滑动并可以随时被手柄顶丝11锁紧，挡腿垫支架8可以在十字转向节7里面前后滑动并可以随时被手柄顶丝11锁紧。

挡腿垫5通过螺纹副连接在挡腿垫支架8上面，腰部绑带9安装在立架2上面并可以上下移动及调节长短，以方便不同体型的训练者。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
