IABP置入患者转运单的制作方法

本实用新型涉及医疗用品技术领域，尤其涉及一种IABP置入患者转运单。

背景技术：

IABP即主动脉内球囊反搏是一项有效的临床治疗手段，手术时，通过股动脉在左锁骨下动脉以远1-2cm的降主动脉处放置一个体积约为40ml的长球囊。手术完成后，需要将病人转运到病房，转运过程中，插入主动脉的动脉导管需要外露，由于手术位置接近腹股沟，外露动脉导管时极易导致患者私处外露，目前，常用的解决方式是通过床单、被单等物品进行遮挡。但是，此种遮挡方式较为简单，遮挡效果不佳，仍然存在患者私处外露的状况。

技术实现要素：

本实用新型的目的在于提出一种IABP置入患者转运单，以解决现有技术中存在的病人转运时私处外露的技术问题。

为达此目的，本实用新型采用以下技术方案：

一种IABP置入患者转运单，包括底层垫和遮挡垫，所述底层垫上设有转运把手，所述底层垫的一侧与所述遮挡垫连接，所述遮挡垫上设有用于外露动脉导管的透明窗口。

进一步的，所述底层垫和所述遮挡垫均为长方形，且所述底层垫和所述遮挡垫的长度和宽度相同，所述底层垫和所述遮挡垫的一条长边相互连接。

进一步的，所述底层垫的每条长边上设有多个均匀分布的所述转运把手，且两条长边上的所述转运把手对称设置。

进一步的，所述底层垫和所述遮挡垫的连接处设有绑绳。

进一步的，所述底层垫和所述遮挡垫的材质为布料，所述底层垫由至少三层棉布叠加组成。

进一步的，所述底层垫和所述遮挡垫的长度均为100cm，宽度为80cm。

进一步的，所述底层垫和所述遮挡垫为一体成型结构。

本实用新型提供的IABP置入患者转运单，使用时，患者躺在底层垫上，当需要转运时，将遮挡垫覆盖在患者的身体上，遮挡垫上的透明窗口外露动脉倒挂。

该IABP置入患者转运单，即可对患者私处进行遮挡，避免外露，同时，满足动脉导管外露的条件。将遮挡垫与底层垫相结合，无需在额外的准备遮挡器件，方便实用。

附图说明

图1是本实用新型实施例提供的IABP置入患者转运单的展开图；

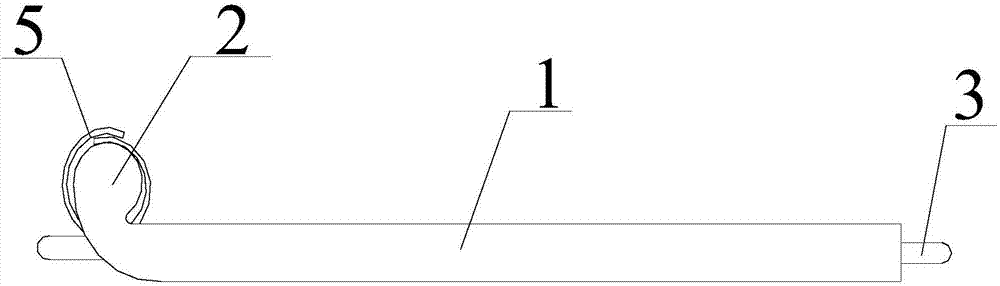

图2是本实用新型实施例提供的IABP置入患者转运单的侧视图。

图中：

1、底层垫；2、遮挡垫；3、转运把手；4、透明窗口；5、绑绳。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。

如图1和图2所示，一种IABP置入患者转运单，包括底层垫1和遮挡垫2，底层垫1上设有转运把手3，底层垫1的一侧与遮挡垫2连接，遮挡垫2上设有用于外露动脉导管的透明窗口4。

将底层垫1与遮挡垫2相结合，具有转运和遮挡的作用。手术完成后，将底层垫1铺设好，患者平躺在底层垫1上，底层垫1上的运转把手可顺利将患者搭到病床上，在转运过程中，遮挡垫2盖在患者身体上，可遮挡患者私处。

底层垫1和遮挡垫2均为长方形，且底层垫1和遮挡垫2的长度和宽度相同，底层垫1和遮挡垫2的一条长边相互连接。

底层垫1与遮挡垫2之间采用对折的结构形式，优选的，采用相同尺寸的长方形结构。在转运时，搭动患者是需要具有足够的长度宽度，同理，遮挡时也需要有足够的长度宽度。

底层垫1的每条长边上设有多条均匀分布的转运把手3，且两条长边上的转运把手3对称设置。

转运过程中，患者需要由手术台搭到推车上，再由推车上搭到病床上，患者手术后身体较弱，多个转运把手3操作时，对患者的作用力更加均匀，避免对伤口造成不必要的损伤。

底层垫1和遮挡垫2的连接处设有绑绳5。

绑绳5的作用是固定遮挡垫2，其设置在底层垫1和遮挡垫2的连接处，遮挡垫2在非使用状态下，为了不影响操作需要收起，将其沿长边卷起即可，卷起后，通过绑绳5进行固定即可，其中，绑绳5也可以为魔术贴。

优选的，底层垫1和遮挡垫2的材质为布料，底层垫1由至少三层棉布叠加组成。底层垫1和遮挡垫2的长度均为100cm，宽度为80cm。

底层垫1和遮挡垫2为一体成型结构。

底层垫1和遮挡垫2之间采用一块整体结构的布料即可，通过对折的方式将其分为底层垫1和遮挡垫2，在对折部分再设置转运把手3、绑绳5等。采用此种形式，结构简单，无需再进行两者的连接，生产效果更高，工艺更加简单。

使用时，患者躺在底层垫1上，当需要转运时，将遮挡垫2覆盖在患者的身体上，遮挡垫2上的透明窗口4外露动脉倒挂。

该IABP置入患者转运单，即可对患者私处进行遮挡，避免外露，同时，满足动脉导管外露的条件。将遮挡垫2与底层垫1相结合，无需在额外的准备遮挡器件，方便实用。

以上结合具体实施例描述了本实用新型的技术原理。这些描述只是为了解释本实用新型的原理，而不能以任何方式解释为对本实用新型保护范围的限制。基于此处的解释，本领域的技术人员不需要付出创造性的劳动即可联想到本实用新型的其它具体实施方式，这些方式都将落入本实用新型的保护范围之内。
