儿科护理专用的喂药瓶的制作方法

本实用新型涉及医疗器械技术领域，尤其是儿科护理专用的喂药瓶。

背景技术：

儿科是全面研究小儿时期身心发育、保健以及疾病防治的综合医学科学。凡涉及儿童和青少年时期的健康与卫生问题都属于儿科范围。其医治对象处于生长发育期。儿科学属临床医学的二级学科，研究对象是自胎儿至青春期的儿童。它是一门研究小儿生长发育规律、提高小儿身心健康水平和疾病防治质量的医学科学。

儿童给药途径和方法对保证药物吸收和发挥药理作用殊关重要。对年长儿童要鼓励口服。为了儿童服药方便可将药物制成水剂、乳剂或糖浆剂等剂型。

目前病人服用药品的时候都采用普通的服用方式，即先将药物含在口中，再用水冲服。这种传统的服药方式有如下的缺点：首先口腔中产生很苦的味道，使病人服用比较痛苦，其次这种服药方式对于新生儿来说将非常的难以实现。因为在外力的作用下要让孩子把药物或呕吐物吸入气管，服用的安全性很差。另外对于服用的孩子来讲，药的苦味是的他们对于服药会产生恐惧感，从而拒绝配合医生服药。

技术实现要素：

本实用新型要解决的技术问题是：为了解决上述背景技术中存在的问题，提供儿科护理专用的喂药瓶，解决给儿童喂药时操作繁琐的问题。

本实用新型解决其技术问题所采用的技术方案是：一种儿科护理专用的喂药瓶，包括瓶体，所述的瓶体上方设置有奶嘴，所述的奶嘴通过螺纹与瓶体顶端的螺纹相连接，所述的瓶体右侧壁固定连接有药液管，所述的药液管顶端固定开设有出药口，所述的药液管上方设置有出液管，所述的出液管的底端与出药口固定连接，所述的出液管顶端穿过瓶体右侧壁与瓶体内部右侧壁顶端固定连接，所述的药液管右外侧壁底端开设有加药口，所述的药液管底面设置有药液进气口，所述的瓶体底面左端开设有瓶体进气口，所述的瓶体左外侧壁固定连接有控制器，所述的控制器内部设置有电源装置和单片机，所述的控制器左侧壁设置有显示器和按键。

作为优选方案，所述的电源装置为锂电池。

作为优选方案，所述的显示器为LED显示屏。

作为优选方案，所述的瓶体和药液管均由食用级PP材料制成。

作为优选方案，所述的药液进气口和瓶体进气口均为电控阀门。

作为优选方案，所述的奶嘴由硅胶材料制成。

本实用新型的有益效果是，本实用新型的儿科护理专用的喂药瓶，通过设置药液管、药液进气口、瓶体进气口、药液管等装置实现了喂药瓶药量可控可调的功能，降低了服用药液时带来的苦味，避免孩子产生恐惧感，提高医务工作者的工作效率。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的结构示意图。

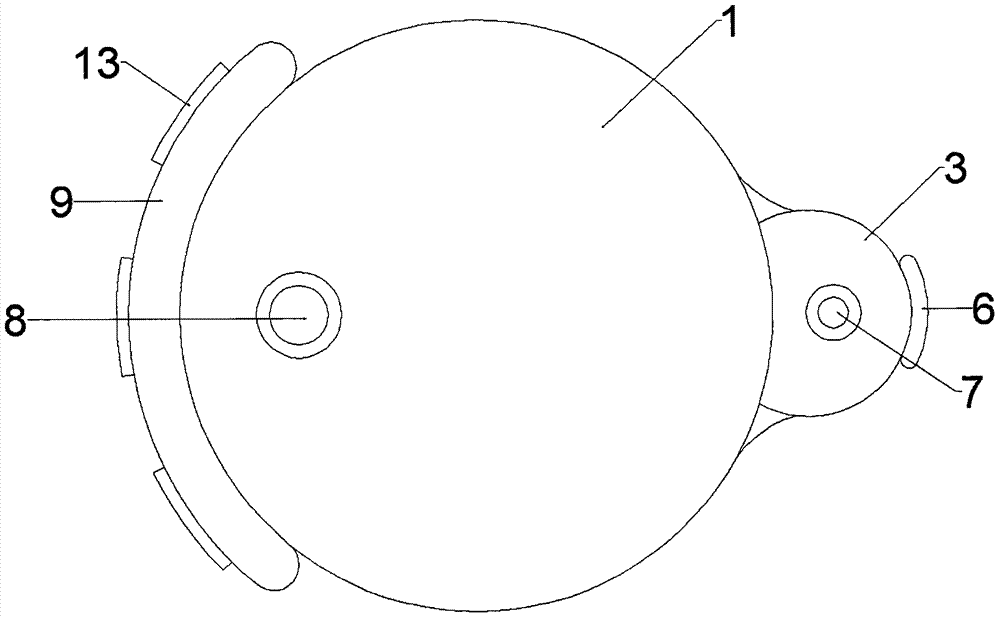

图2是本实用新型的仰视图。

图中：1.瓶体，2.奶嘴，3.药液管，4.出药口，5.出液管，6.加药口，7.药液进气口，8.瓶体进气口，9.控制器，10.电源装置，11.单片机，12.显示器，13.按键。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

图1和图2所示的一种儿科护理专用的喂药瓶，包括瓶体1，瓶体1上方设置有奶嘴2，奶嘴2通过螺纹与瓶体1顶端的螺纹相连接，瓶体1右侧壁固定连接有药液管3，药液管3顶端固定开设有出药口4，药液管3上方设置有出液管5，出液管5的底端与出药口4固定连接，出液管5顶端穿过瓶体1右侧壁与瓶体1内部右侧壁顶端固定连接，药液管3右外侧壁底端开设有加药口6，药液管3底面设置有药液进气口7，瓶体1底面左端开设有瓶体进气口8，瓶体1左外侧壁固定连接有控制器9，控制器9内部设置有电源装置10和单片机11，控制器9左侧壁设置有显示器12和按键13。

实施例1：使用喂药瓶为儿童喂药时，一种儿科护理专用的喂药瓶，包括瓶体1，瓶体1上方设置有奶嘴2，奶嘴2通过螺纹与瓶体1顶端的螺纹相连接，瓶体1右侧壁固定连接有药液管3，药液管3顶端固定开设有出药口4，药液管3上方设置有出液管5，出液管5的底端与出药口4固定连接，出液管5顶端穿过瓶体1右侧壁与瓶体1内部右侧壁顶端固定连接，药液管3右外侧壁底端开设有加药口6，药液管3底面设置有药液进气口7，瓶体1底面左端开设有瓶体进气口8，瓶体1左外侧壁固定连接有控制器9，控制器9内部设置有电源装置10和单片机11，控制器9左侧壁设置有显示器12和按键13。

电源装置10为锂电池，显示器12为LED显示屏，瓶体1和药液管3均由食用级PP材料制成，药液进气口7和瓶体进气口8均为电控阀门，奶嘴2由硅胶材料制成。

将药液从加药口6加入，将糖水(奶液)从瓶体1瓶口加入，通过控制器9设置好药液进气口7和瓶体进气口8空气流量，便于控制液体(药液和糖水溶液)从奶嘴2流出的流量和流速。

实施例2：不使用时，一种儿科护理专用的喂药瓶，包括瓶体1，瓶体1上方设置有奶嘴2，奶嘴2通过螺纹与瓶体1顶端的螺纹相连接，瓶体1右侧壁固定连接有药液管3，药液管3顶端固定开设有出药口4，药液管3上方设置有出液管5，出液管5的底端与出药口4固定连接，出液管5顶端穿过瓶体1右侧壁与瓶体1内部右侧壁顶端固定连接，药液管3右外侧壁底端开设有加药口6，药液管3底面设置有药液进气口7，瓶体1底面左端开设有瓶体进气口8，瓶体1左外侧壁固定连接有控制器9，控制器9内部设置有电源装置10和单片机11，控制器9左侧壁设置有显示器12和按键13。

电源装置10为锂电池，显示器12为LED显示屏，瓶体1和药液管3均由食用级PP材料制成，药液进气口7和瓶体进气口8均为电控阀门，奶嘴2由硅胶材料制成。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
