普外科创口定压消毒器的制作方法

本实用新型属于医疗用具技术领域，具体地讲是一种普外科创口定压消毒器。

背景技术：

在普外科的治疗过程中，不可避免的需要经常对患者的创口进行消毒处理，在消毒的过程中，消毒液冲击在患者的创口上会给患者带来强烈的痛楚，同时在消毒时，用力过大可能导致患者的创口重新破裂，影响患者的身心健康，所以一个合适消毒清洗仪器就显得尤为重要了，长此以往，将会大大增加医务人员的工作难度。

技术实现要素：

本实用新型的目的是提供一种在对患者进行消毒清洗时，科学合理，简单实用，快捷方便，健康有效的普外科创口定压消毒器。

本实用新型的技术方案是：包括创口定压消毒器主体，在创口定压消毒器主体上设有显示屏，显示屏下侧设有定速旋钮、控压旋钮和电源开关，电源开关下侧设有电源指示灯，电源指示灯右侧设有充电孔，充电孔上设有移动充电头，移动充电头右侧设有电源线，电源线上设有变压器和电源插头，创口定压消毒器主体下侧设有清洗管固定接头，清洗管固定接头下侧设有清洗管固定帽，清洗管固定帽下侧设有导流管，导流管下侧设有清洗管，清洗管下侧设有清洗喷头，清洗喷头内设有分液网孔，创口定压消毒器主体上侧设有加液管固定槽，加液管固定槽内设有加液管，加液管外侧设有外置螺纹，加液管下侧设有进液口，加液管上侧设有加液口，加液口上侧设有密封盖，密封盖内设有内置螺纹，密封盖外侧设有防滑贴，创口定压消毒器主体左侧设有气囊固定块，气囊固定块左侧设有负压气囊，负压气囊右侧设有外向进气口，负压气囊内设有气囊支撑壁，负压气囊外侧设有防滑纹，负压气囊左侧设有内向进气口，创口定压消毒器主体内设有储液罐，储液罐左侧设有导气孔，导气孔左侧设有导气管，储液罐下侧设有电动控制仓，电动控制仓上侧设有出液口，出液口下侧设有恒压仓，恒压仓下侧设有电动机，电动机下侧设有出液管。

作为优选，所述显示屏外侧设有显示屏固定框。

作为优选，所述充电孔外侧设有防漏电橡胶膜。

作为优选，所述清洗管上设有防漏液清洗环。

本实用新型有益效果是：本实用新型功能齐全，使用方便，在对患者进行消毒清洗时，科学合理，简单实用，快捷方便，健康有效，大大减小了医务人员的工作难度。

附图说明

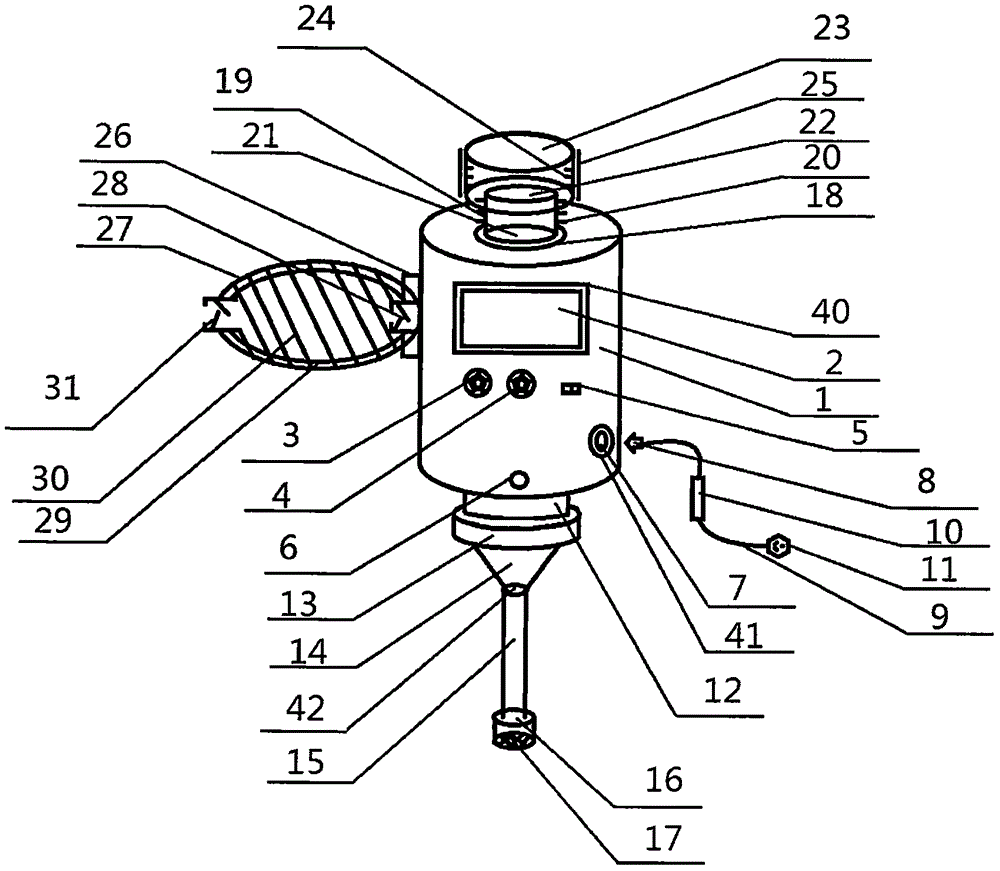

附图1为本实用新型的整体结构示意图。

附图2为本实用新型的创口定压消毒器主体内部结构示意图。

图中1、创口定压消毒器主体，2、显示屏，3、定速旋钮，4、控压旋钮，5、电源开关，6、电源指示灯，7、充电孔，8、移动充电头，9、电源线，10、变压器，11、电源插头，12、清洗管固定接头，13、清洗管固定帽，14、导流管，15、清洗管，16、清洗喷头，17、分液网孔，18、加液管固定槽，19、加液管，20、外置螺纹，21、进液口，22、加液口，23、密封盖，24、内置螺纹，25、防滑贴，26、气囊固定块，27、负压气囊，28、外向进气口，29、气囊支撑壁，30、防滑纹，31、内向进气口，32、储液罐，33、导气孔，34、导气管，35、电动控制仓，36、出液口，37、恒压仓，38、电动机，39、出液管，40、显示屏固定框，41、防漏电橡胶膜，42、防漏液清洗环。

具体实施方式

普外科创口定压消毒器包括创口定压消毒器主体1，在创口定压消毒器主体1上设有显示屏2，显示屏2下侧设有定速旋钮3、控压旋钮4和电源开关5，电源开关5下侧设有电源指示灯6，电源指示灯6右侧设有充电孔7，充电孔7上设有移动充电头8，移动充电头8右侧设有电源线9，电源线9上设有变压器10和电源插头11，创口定压消毒器主体1下侧设有清洗管固定接头12，清洗管固定接头12下侧设有清洗管固定帽13，清洗管固定帽13下侧设有导流管14，导流管14下侧设有清洗管15，清洗管15下侧设有清洗喷头16，清洗喷头16内设有分液网孔17，创口定压消毒器主体1上侧设有加液管固定槽18，加液管固定槽18内设有加液管19，加液管19外侧设有外置螺纹20，加液管19下侧设有进液口21，加液管19上侧设有加液口22，加液口22上侧设有密封盖23，密封盖23内设有内置螺纹24，密封盖23外侧设有防滑贴25，创口定压消毒器主体1左侧设有气囊固定块26，气囊固定块26左侧设有负压气囊27，负压气囊27右侧设有外向进气口28，负压气囊27内设有气囊支撑壁29，负压气囊27外侧设有防滑纹30，负压气囊27左侧设有内向进气口31，创口定压消毒器主体1内设有储液罐32，储液罐32左侧设有导气孔33，导气孔33左侧设有导气管34，储液罐32下侧设有电动控制仓35，电动控制仓35上侧设有出液口36，出液口36下侧设有恒压仓37，恒压仓37下侧设有电动机38，电动机38下侧设有出液管39。在对患者进行消毒清洗时，医务人员需要将移动充电头8插到充电孔7内，插上电源插头11为创口定压消毒器主体1充电，旋转打开密封盖23，通过加液管19为储液罐32添加消毒水，盖上密封盖23，将清洗管固定帽13按压固定到清洗管固定接头12上，显示屏2可以显示当前剩余液体容量和液压，当清洗消毒时，需打开电源开关5，将定速旋钮3和控压旋钮4调节到合适数值，将清洗喷头16对准创口处即可，当没电时，可以手动按压负压气囊27进行清洗。

作为优选，所述显示屏2外侧设有显示屏固定框40。这样设置，可以增加仪器整体的稳固性。

作为优选，所述充电孔7外侧设有防漏电橡胶膜41。这样设置，可以防止在充电时发生漏电情况，更加安全可靠。

作为优选，所述清洗管15上设有防漏液清洗环42。这样设置，可以防止液体漏出，更加卫生节约。
